16. Кузов

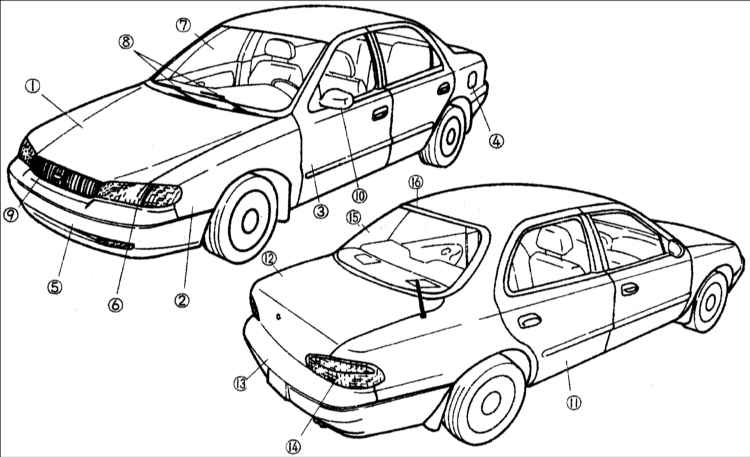

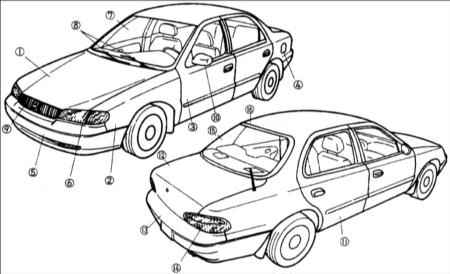

Основные наружные элементы кузова

1 – капот;
2 – переднее крыло;
3 – передняя дверь;
4 – крышка заправочной горловины;
5 – передний бампер;
6 – передний комбинированный фонарь и фара;
7 – ветровое стекло;
8 – стеклоочистители ветрового стекла;

9 – решетка радиатора;
10 – зеркало двери;
11 – задняя дверь;
12 – крышка багажника;
13 – задний бампер;
14 – задний комбинированный фонарь;
15 – заднее стекло;
16 – окантовка заднего стекла.

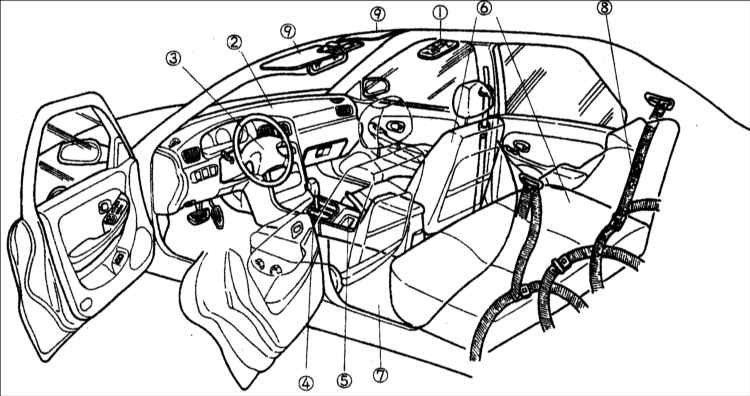

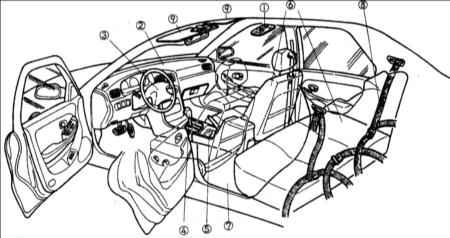

Основные элементы салона автомобиля

1 – потолочная лампа;
2 – панель приборов;
3 – рулевое колесо;
4 – рычаг переключения передач;
5 – бокс консоли (передний и задний);

6 – сидение;
7 – коврик;
8 – ремень безопасности;
9 – солнцезащитный козырек.

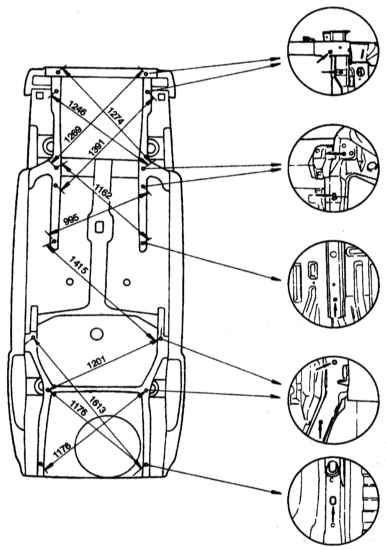

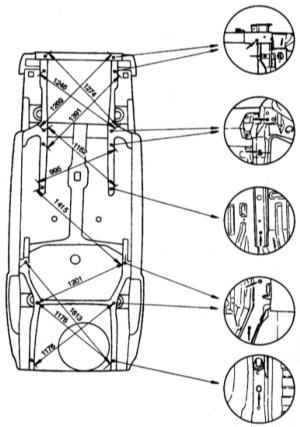

Размеры кузова
