5.14. Система вентиляции картера (PCV)

Клапан системы вентиляции картера управляется разрежением, создаваемым во впускном коллекторе при работе двигателя.

При работе двигателя на частоте вращения холостого хода, клапан открыт незначительно, в результате чего небольшое количество картерных газов отводится в резонансную камеру и в дальнейшем дожигается в цилиндрах двигателя.

При увеличении частоты вращения двигателя увеличивается степень открытия клапана, в результате чего увеличивается количество картерных газов, которое отводится в резонансную камеру и в дальнейшем дожигается в цилиндрах двигателя.

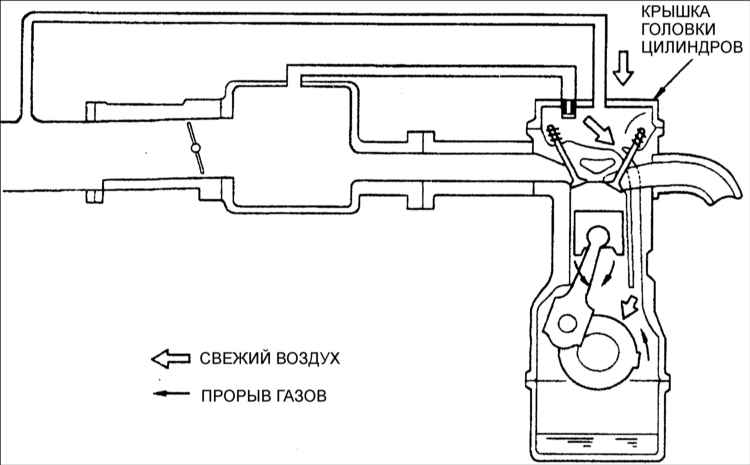

Схема системы вентиляции картера (PCV)
