5.30. Измеритель расхода воздуха

Проверка

Предупреждение

Не бросайте и не ударяйте датчик, так как это приведет к его повреждению.

ПОРЯДОК ВЫПОЛНЕНИЯ

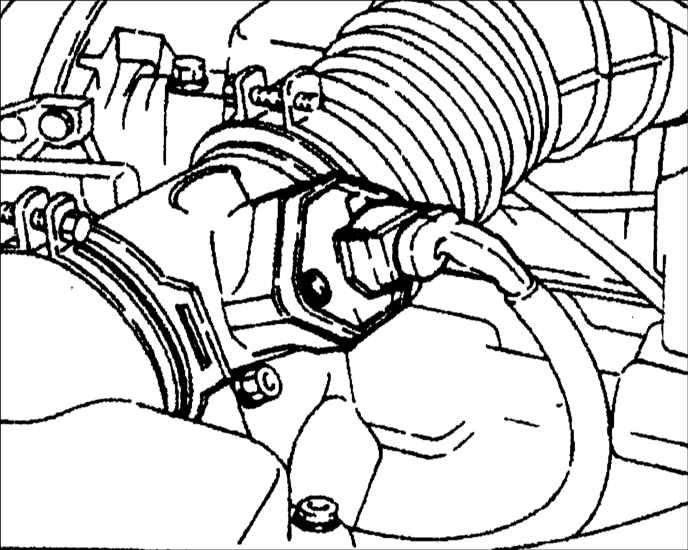

	1. Отсоедините разъем от датчика измерения расхода воздуха.
2. Снимите измеритель массового расхода воздуха.

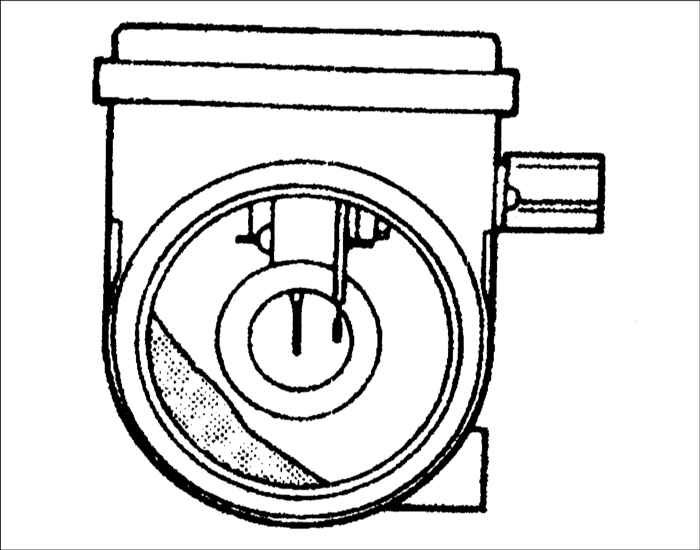

	3. Проверьте, не поврежден ли датчик.
	4. Подсоедините прибор KJ–1 к блоку управления двигателем.
5. Проверьте напряжение измерителя расхода воздуха.
6. Если напряжение не соответствует требуемым значениям, замените датчик. Момент затяжки: 7,8–10,8 Н•м
