5.32. Датчик положения дроссельной заслонки

Проверка сопротивления

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините разъем от датчика положения дроссельной заслонки.

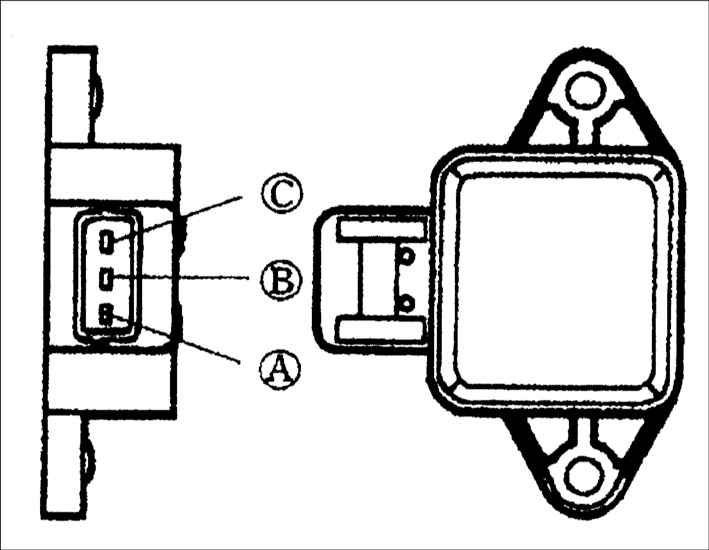

	2. Подсоедините омметр между контактами В и С разъема.

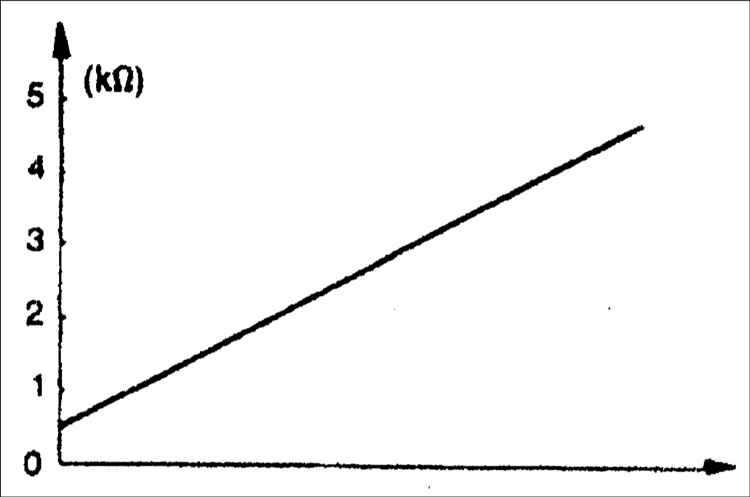

	3. Проверьте, что сопротивление датчика увеличивается пропорционально углу поворота дроссельной заслонки. Сопротивление: менее 1,0 кОм при закрытой дроссельной заслонке 5,0 кОм при открытой дроссельной заслонке
