5.31. Датчик температуры охлаждающей жидкости

Снятие

Предупреждение

Датчик температуры охлаждающей жидкости расположен рядом с термостатом.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините разъем от датчика температуры охлаждающей жидкости.

2. Выверните датчик температуры охлаждающей жидкости.

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

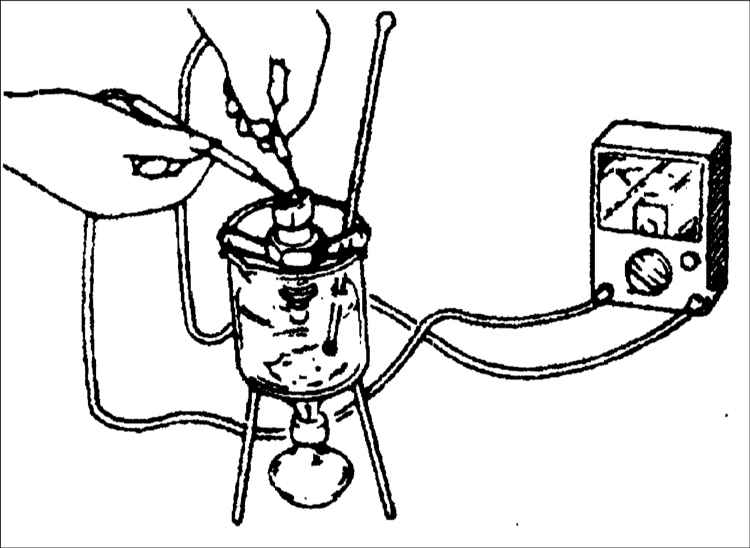

1. Поместите датчик в сосуд с водой вместе с термометром, и постепенно нагревая воду, измерьте сопротивление датчика при различных температурах.

Температура	Сопротивление датчика, кОм
–20°С	16,2±1,6
20°С	2,45±0,24
80°С	0,322±0,032

2. Если сопротивление датчика отличается от требуемых значений, замените его.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

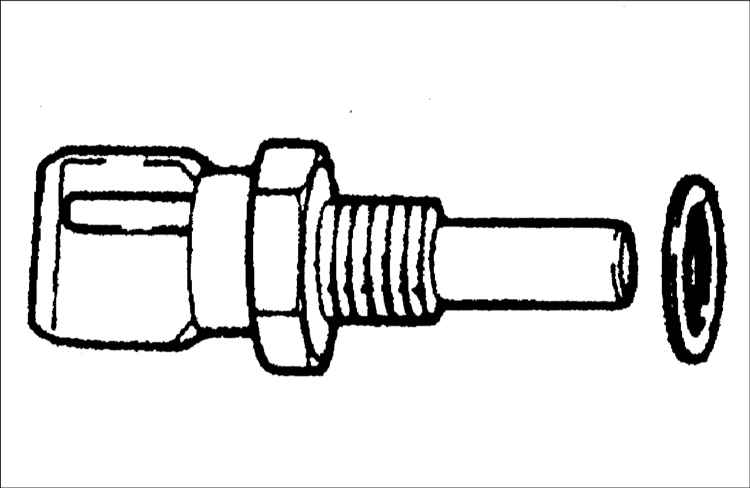

	1. Установите датчик температуры охлаждающей жидкости с новой прокладкой. Момент затяжки: 25–29 Н•м
2. Подсоедините к датчику разъем.
3. Пустите двигатель и проверьте отсутствие утечек из системы охлаждения.
