5.20. Проверка двухстороннего клапана

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите клапан.

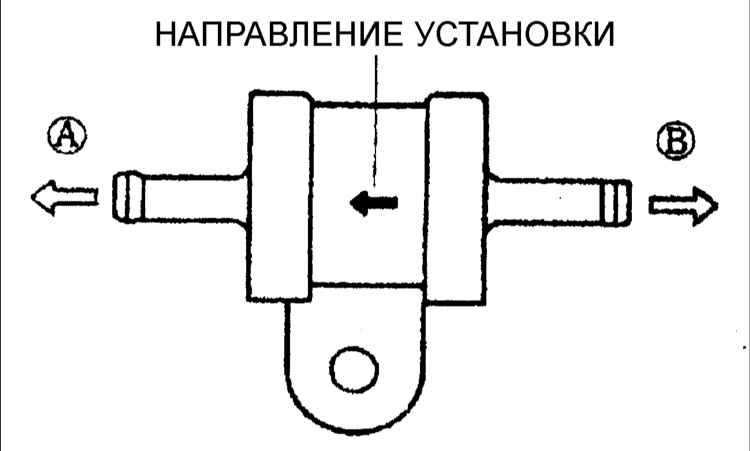

	2. Проверьте работоспособность клапана вакуумным насосом. Создайте разрежение 5,1 кПа на штуцере А – воздух должен проходить Создайте разрежение 5,9 кПа на штуцере В – воздух должен проходить
3. В противном случае замените двухсторонний клапан контроля.
