12.9. Крышка багажникаКрышка багажника, шарнир, стойка (модели Седан)
1. Ограничитель крышки багажника
2. Шарнирный ограничитель, в закрытой позиции
3. Изоляционная шайба
4. Комбинационный болт, 21 Н.м. |
5. Фиксирующий зажим
6. Газонаполненная стойка
7. Шестигранная гайка, 21 Н.м. |

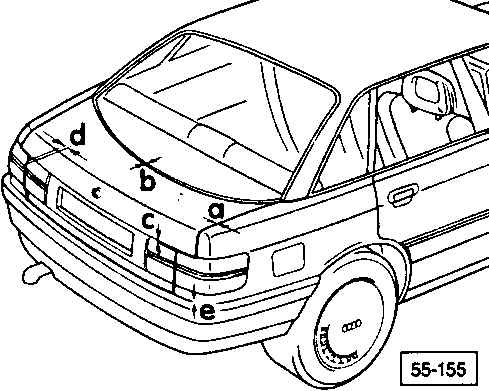

Крышка багажника, регулировочный зазор
Размещение размеров
|
Размер
|
Регулировка
|
|
а = 4.4 + 1.0 мм
| Регулируйте шарнир
|
|
b = 6.5 + 1.0 мм
| Регулировку осуществляется при смене треугольной панели
|
|
с = 9.9 + 1.0 мм
| Регулируется смещением стоп-сигналов
|
|
d = 8.0 + 1.0 мм
|
|
е = 9.75 + 1.0 мм
| Регулировка производится на запорной пластине крышки багажника
|

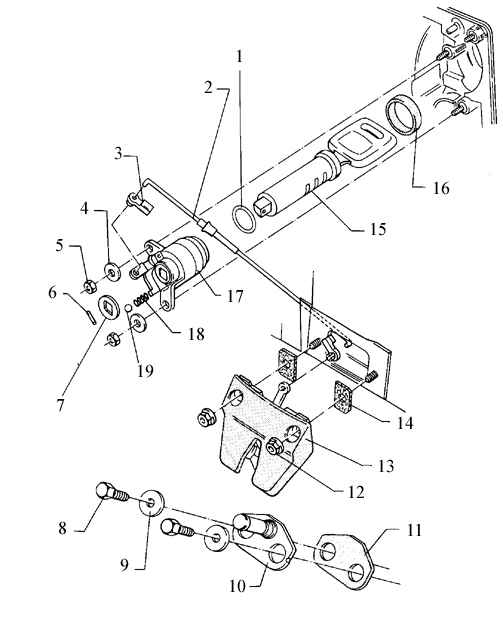

Запорный механизм крышки багажника в сборке (модели Седан)
1. Уплотнительное кольцо для цилиндра замка
2. Тяга рычажной передачи
регулировка: разместите замок и цилиндр замка таким образом, чтобы в тяге
рачажной передачи не было свободного хода; закрепите тягу рычажной передачи
на замке и зафиксируйте
3. Сочлененная втулка
4. Пружинная шайба
5. Болт с шестигранной головкой
6 Н.м.
6. Пружинный штифт
7. Эксцентрик
снимайте осторожно, чтобы не потерять шарик пружины
8. Болт с шестигранной головкой
3 Н.м.
9. Шайба
10. Запорная пластина дверного замка |
11. Уплотнитель, отдерите подкладку и приклейте
на ударную пластину дверного замка
12. Контргайка, 3 Н.м.
13. Замок
14. Уплотнитель, отдерите подкладку и приклейте на замок
15. Цилиндр замка
для снятия вытащите пружинный штифт, снимите эксцентрик и при помощи ключа
выдавите цилиндр замка
16. Уплотнительное кольцо
17. Замок
18. Пружина
19. Шарик пружины, покройте его смазкой перед установкой в цилиндр замка |
|
|
