12.30. Тросик, шарнирный рычаг

Тросик дверного замка

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

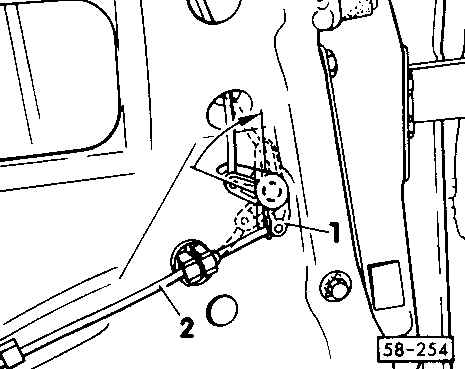

1) снимите тросик с фиксатора
	2) поверните шарнирный рычаг ровно на 45° в направлении, указанном стрелкой, и снимите тросик 2

Тросик внутреннего дверного механизма, дверного замка

Предупреждение

Тросики можно снимать с крепежной пластиной.

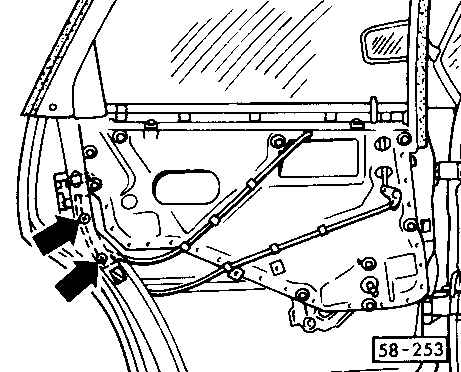

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1) снимите декоративную панель двери

2) снимите тросик с фиксатора

3) снимите замок двери

4) отвинтите крепежную пластину от тросика

5) вытащите тросик вместе со стопорной деталью

Установка

Установку выполняйте в обратном порядке.

Шарнирный рычаг

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

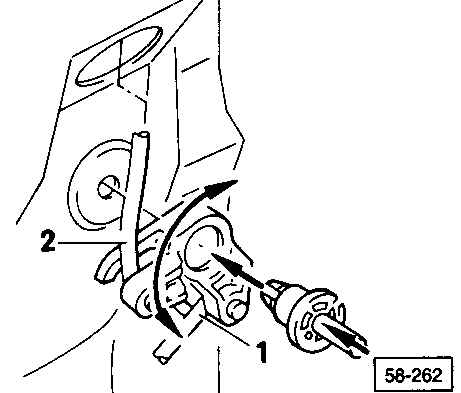

1) выдавите штифт из расширяющегося фиксатора
	2) поверните шарнирный рычаг в направлении, указанном стрелкой, отсоедините тросик 1 и предохранительный стержень 2

Установка

Установку выполняйте в обратном порядке.
