12.12. Регулировка окна и несущего элемента двери

Несущий элемент составляющих элементов двери

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1) снимите декоративную панель передней двери

2) снимите тросик с внутреннего механизма открывания двери

Установка и регулировка

Установку выполняйте в обратном порядке, принимая во внимание следующее:

ПОРЯДОК ВЫПОЛНЕНИЯ

1) проверьте регулировку обивки двери
2) отрегулируйте суппорт несущего элемента двери

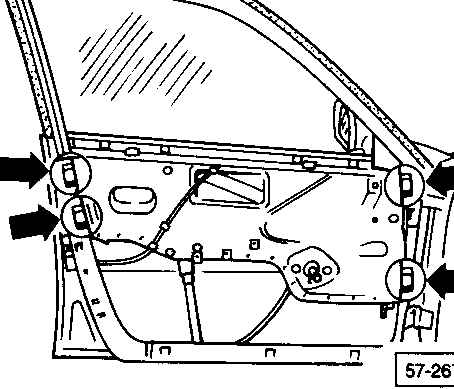

	3) затяните болты с шестигранной головкой (стрелки) 20 Н.м.

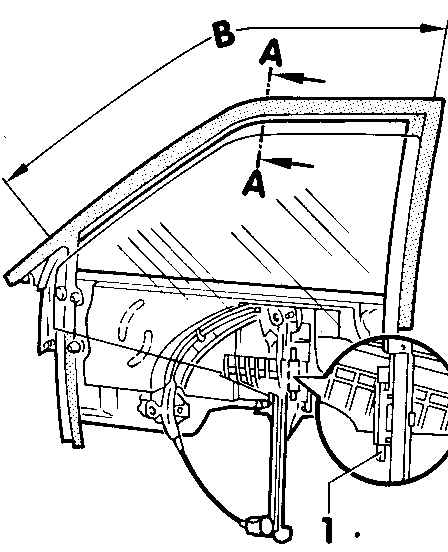

	4) секция А–А отрегулируйте ограничитель окна по подъемнику окна сведите вместе область В и внутренний уплотнитель окна

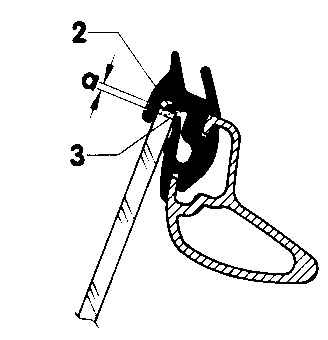

	5) во время регулировки стекла дверь должна быть закрыта отрегулируйте верхний ограничитель регулятора окна таким образом, чтобы край внутренней уплотнительной прокладки в области В соприкасался с верхним краем окна а = 0.5 мм
Предупреждение Если предварительно нагрузить уплотнитель так, чтобы он сжался минимум на 0.5 мм, это позволит избежать протекания.
