12.6. Стопорные штифты капота, резиновый амортизатор

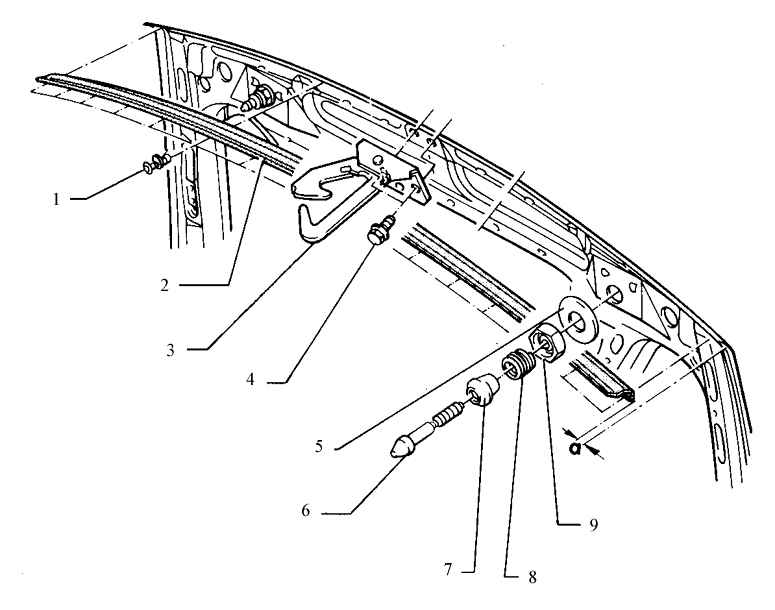

Запорный механизм капота в сборе для моделей с кузовами Седан

1. Фиксатор
2. Уплотнитель капота
3. Запорный механизм капота
4. 8 Н.м.
5. Шайба

6. Стопорные штифты
7. Направляющая втулка
8. Пружина
9. Корончатая гайка, 10 Н.м.

Регулировка

ПОРЯДОК ВЫПОЛНЕНИЯ

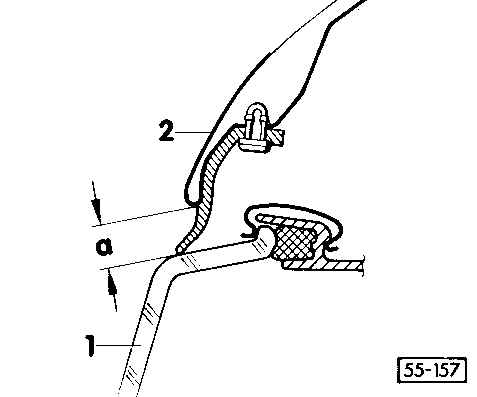

	1) отрегулируйте размеры а = 9 + 2 мм 1 – фара 2 – капот

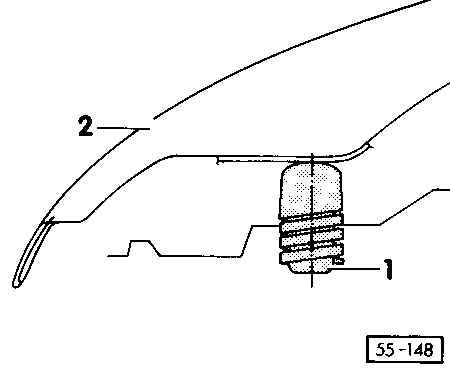

	2) полностью закрутите резиновый амортизатор
3) отрегулируйте стопорные штифты
4) отрегулируйте резиновый амортизатор таким образом, чтобы капот был установлен заподлицо с крылом
