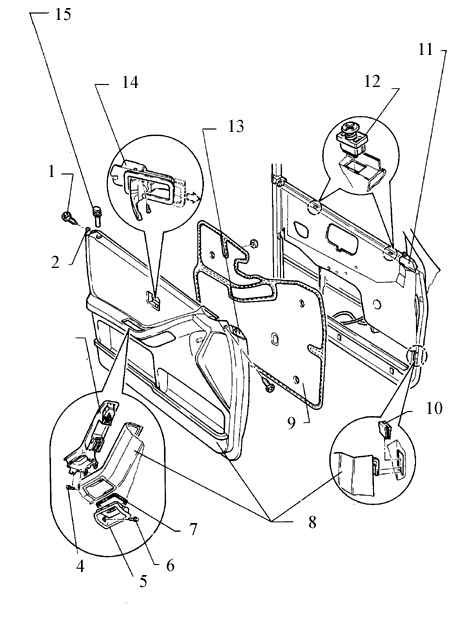

12.42. Внутренняя отделка кузоваОтделка передней двери, ее составляющие части
|
1. Крестообразные винты, 1.5 Н.м.
2. Соединение панели (заднее)
ослабьте и выньте из рамы
3. Блок управления в подлокотнике
4. Крестообразные винты, 2.5 Н.м.
крепят подлокотник к панели внутренней отделки двери
5. Подлокотник (нижняя часть)
шпонка вставляется в прорезь в верхней части
6. Крестообразный винт, 1.5 Н.м.
7. Прокладка
8. Панель внутренней отделки двери
9. Изоляционный материал
прикреплен к панели отделки при помощи зажимов
10. Прокладка для крепежных скоб панели внутренней отделки
закрепите при помощи клеящего вещества
|
11. Деталь отделки
не требуется снимать ее вместе спанелью внутренней отделки
12. Регулировка высоты
13. Соединение панели (переднее)
ослабьте и выньте из рамы
14. Внутренний механизм открывания двери
надавите в направлении, указанном стрелкой и достаньте из дверной панели
удалив тягу
15. Блокировочная кнопка
удаление
поверните приблизительно на 120° влево и вытяните
установка
вставьте (блокировочная кнопка должна находиться на 16 мм выше направляющего
кольца) поверните на 120° направо |

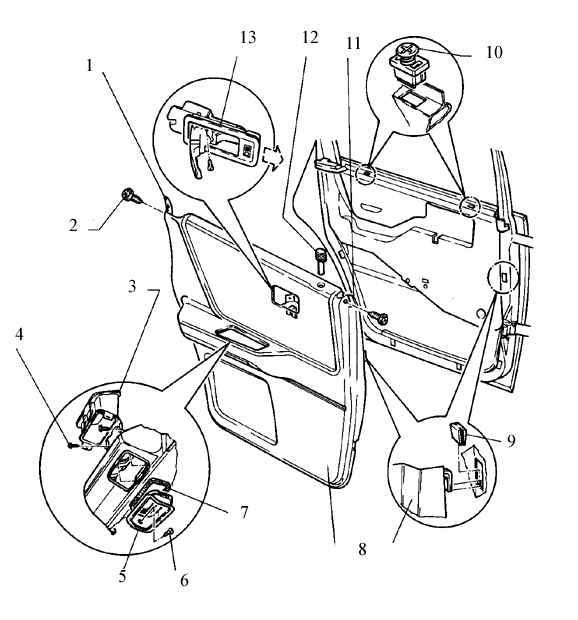

Отделка задней двери, ее составляющие части
|
1. Соединение панели (заднее)
ослабьте и выньте из рамы
2. Крестообразные винты, 1.5 Н.м.
3. Подлокотник (верхняя часть)
4. Винты с шестигранной головкой, 2.5 Н.м.
5. Подлокотник (нижняя часть)
шпонка вставляется в прорезь в верхней части
6. Крестообразный винт, 1.5 Н.м.
7.Прокладка
8. Панель внутренней отделки двери
9. Прокладка для крепежных скоб панели внутренней отделки
закрепите при помощи клеящего вещества
10. Регулятор высоты
11. Соединение панели (преднее)
ослабьте и выньте из рамы
|
12. Блокировочная кнопка
для того чтобы удалить кнопку не обязательно ее разбирать
удаление
поверните приблизительно на 120° влево и вытяните
установка
вставьте (блокировочная кнопка должна находиться на 16 мм выше направляющего
кольца) поверните на 120° направо
13. Внутренний механизм открывания двери
надавите в направлении, указанном стрелкой и достаньте из дверной панели
удалив рычаг толкатель
|

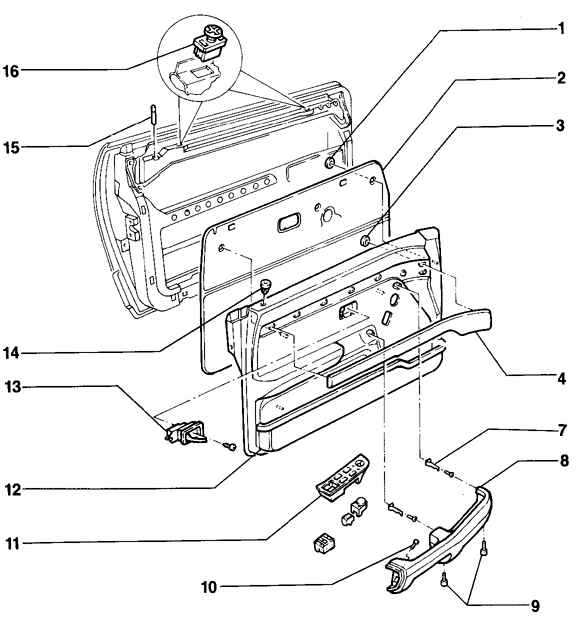

Составные части отделки передней двери (модели Купе)
|
1. Стопорная шайба
2. Изоляция
прикреплена к панели внутренней отделки
при помощи зажимов
не используйте шайбу заново, если она повреждена
3. Стопорная шайба
4. Панель внутренней отделки двери
прикреплена к двери при помощи зажимов
7. Кронштейн подлокотника
закреплен при помощи винта, 2,5 Н.м.
8. Подлокотник
9. Самонарезающийся винт с внутренним шестигранником, 2,5 Н.м., внутренняя
грань
4,0 мм.
10. Крестообразный винт, 2.5 Н.м.
11. Панель управления
| 12. Панель внутренней отделки двери
для того чтобы снять отделочную панель, потяните ее вверх
13. Внутренний механизм, открывающий дверь
надавите вперед и достаньте из отделочной панели двери
отсоедините от рычага толкателя
14. Направляющая блокировочной кнопки
15. Блокировочная кнопка
удаление
поверните на 180° и достаньте из отделочной панели
для того чтобы удалить блокировочную кнопку, ее не обязательно разбирать
16. Регулятор высоты
|
|
|
