12.15. Тяга рычажной передачи замка

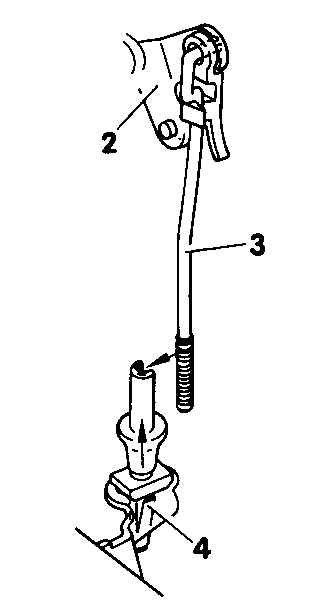

Тяга рычажной передачи замка

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1) поместите втулку в тягу рычажной передачи 2

2) вставьте тягу 3 в рычаг

3) установите монтажный фиксатор 4 в размыкающий рычаг дверного замка

4) проверьте свободный ход тяги рычажной передачи в фиксаторе 4, не оказывая давления на размыкающий рычаг дверного замка;
максимально допустимый люфт – 1.0 мм

Установка

Установку выполняйте в обратном порядке.

Чтобы провести регулировку двигайте муфту вверх к рабочему фиксатору 4.

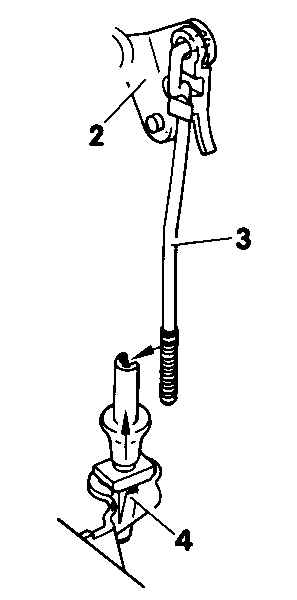

Тяга рычажной передачи замка (модели Купе)

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1) установите втулку в рычаг 2

2) зацепите тягу рычажной передачи 3 на рычаг

3) вставьте крепежный фиксатор 4 в размыкающий рычаг дверного замка

4) проверьте свободный ход фиксатора 4, не оказывая давления на размыкающий рычаг дверного замка; максимальный свободный ход 1.0 мм

Тяга рычажной передачи замка, установка

Установку выполняйте в обратном порядке, принимая во внимание следующее:

чтобы провести регулировку двигайте муфту вверх к рабочему фиксатору 4.
