12.19. Несущий элемент двериНесущий элемент двери, размеры
|
|

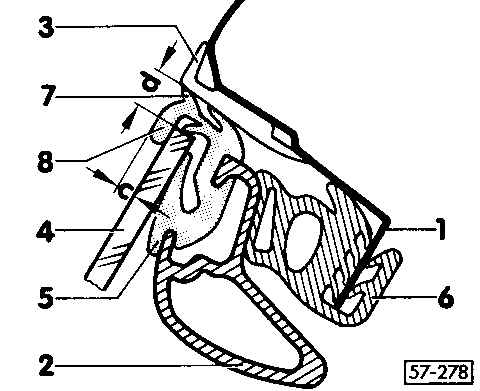

на рисунке показано поперечное сечение левой
двери
уплотнительная кромка 7 должна иметь контакт по всему контуру стойки
и декоративной накладки крыши 3
с = 3.5 + 1 мм
d = 8.1 + 1 мм
|
1 – уплотнительный фланец
2 – рама двери
3 – декоративная накладка двери
4 – окно
5 – оконная уплотнительная прокладка |
6 – внутренняя дверная уплотнительная прокладка
7 – уплотнительная кромка
8 – уплотнительная кромка на окне |
Регулировка
Предупреждение
 Первыми должны быть отрегулированы
окна и обшивка двери.
Для осуществления этой
операции понадобятся два специалиста. Не вдавливайте обшивку двери во время
регулировки.
| ПОРЯДОК ВЫПОЛНЕНИЯ |
 |

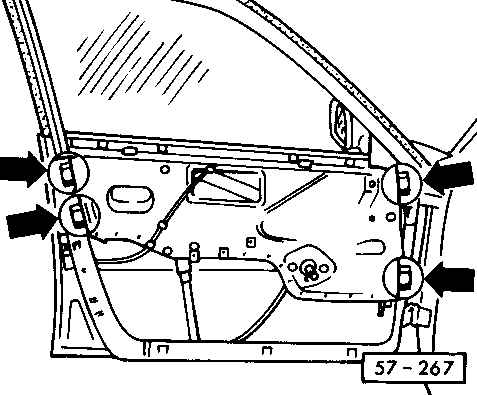

1) ослабьте болты (стрелки) |
| 2) закройте дверь |
| 3) слегка надавите на несущий элемент
в направлении, противоположном крыше и стойке; приложите слегка больше
силы, чем необходимо; резиновая прокладка вернет несущий элемент в
надлежащее положение |
| 4) в это время второй специалист
(изнутри автомобиля) затягивает сначала верхние, а затем нижние болты
|
|

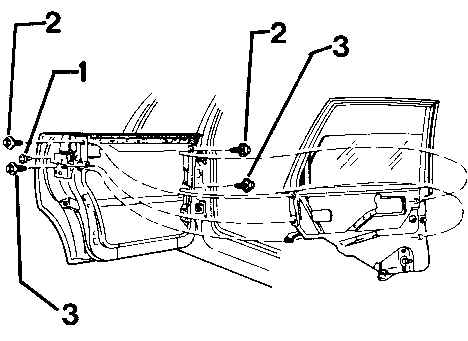

Несущий элемент задней двери, снятие/ установка
Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1) снимите декоративную панель двери |
| 2) отсоедините тросик внутреннего расцепляющего
механизма двери |
| 3) отсоедините и снимите тросик с несущего
элемента двери |
| 4) удалите крепежный штифт 1, надавив вперед
на покрытие замка двери |
| 5) отвинтите болты с шестигранной головкой 2,
3 |
|
Установка
Установку выполняйте в обратном порядке, принимая во внимание следующее:
|
|
затяните болты с шестигранной головкой с
моментом 20 Н.м.

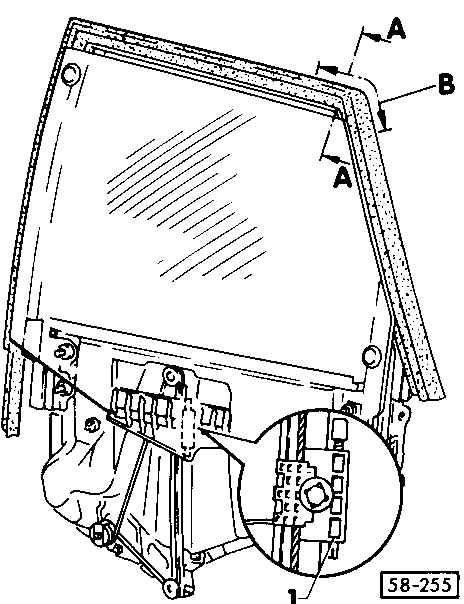

А–А – поперечный разрез
В = зона между крышей и задней стойкой кузова
1 – регулируемый ограничитель регулятора окна
отрегулируйте верхний ограничитель регулятора окна таким образом, чтобы
верхний край окна 3 соприкасался с уплотняющим фланцем 2 в переходной
зоне В
а = 0 + 0.5 мм
|
|
