12.2. Центральная секция щитка

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1) снимите бампер 2) снимите решетку радиатора 3) снимите декоративную панель 4) вытащите щиток из уплотняющих колец

Установка

Установку выполняйте в обратном порядке:

ПОРЯДОК ВЫПОЛНЕНИЯ

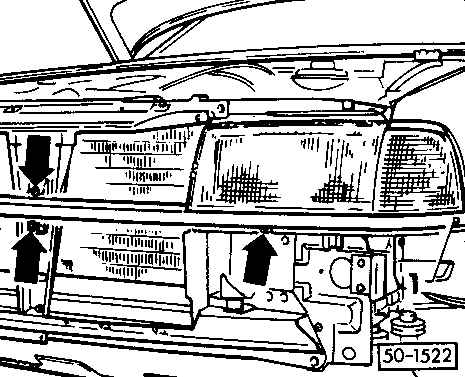

1) отвинтите воздуховод охлаждающего воздуха и крепление от радиатора наверху 2) снимите центральную секцию щитка

Передний щиток, снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

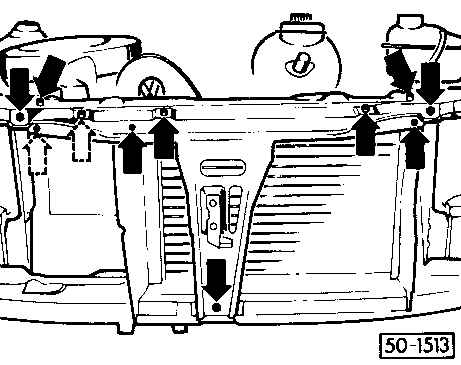

1) снимите бампер 2) снимите решетку радиатора 3) отвинтите декоративную панель (стрелки) 4) вытащите щиток из уплотняющего кольца вправо или влево

Передний щиток, Седан

1. Болт с шестигранной головкой, 23 Н.м. 2. Самонарезающий винт, 7.5 Н.м. 3. Щиток, нижняя секция можно снять вместе с центральной секцией 4. Самонарезающий винт, 7.5 Н.м. 5. Болт с шестигранной головкой, 23 Н.м.

6. Несущая пластина замка, можно снять вместе с центральной или нижней секцией 7. Металлическое ушко, при снятии щитка потяните его прямо вниз за угол 8. Самонарезающий винт, 7.5 Н.м. 9. Щиток, центральная секция

Передний щиток, снятие для модели Седан

ПОРЯДОК ВЫПОЛНЕНИЯ

1) через отверстие для доступа снимите держатель тросика и отсоедините тросик 2) отвинтите шурупы кожуха приточного воздуха (стрелки) 3) чтобы снять щиток, потяните его вниз под крылом

Передний щиток, установка

Установку выполняйте в обратном порядке.

Переднее крыло, снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1) снимите передний бампер 2) удалите прокладку полости колеса 3) удалите уплотняющую прокладку (стрелка)

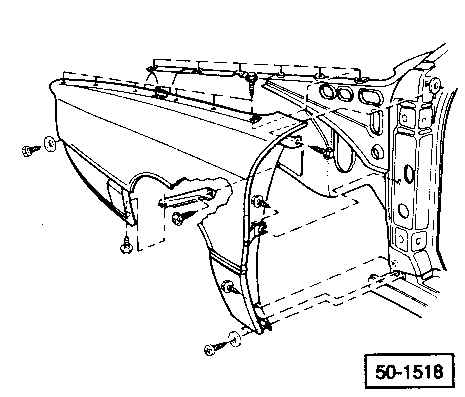

Переднее крыло, снятие. Регулировка переднего крыла, зазор капота

ПОРЯДОК ВЫПОЛНЕНИЯ

отвинтите крепежные болты и самонарезающие винты

Переднее крыло, установка

Установку проводите в обратном порядке. Обратите внимание на следующее:

ПОРЯДОК ВЫПОЛНЕНИЯ

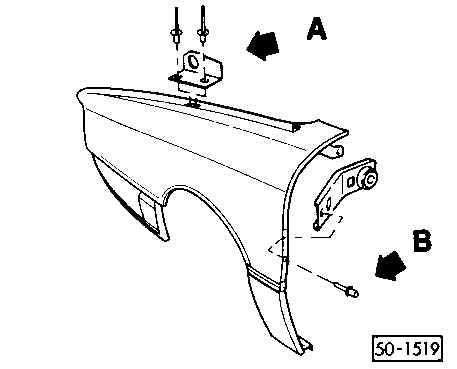

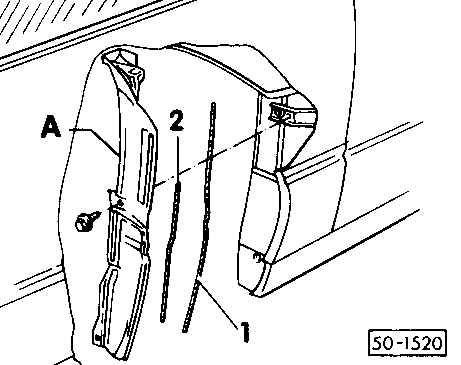

1) установите заклепку для опорного кронштейна капота (стрелка А) 2) установите заклепку для стопора двери (стрелка В) 3) установите полоски уплотнительного корда, 1, 2 и листовую прокладку с болтом А на стопор 1 = 480 мм в длину и 7.0 мм в диаметре 2 = 250 мм в длину и 7.0 мм в диаметре

Уплотнительный корд необходимо будет сжать до диаметра в 7.0 мм

Регулировка переднего крыла, зазор капота

ПОРЯДОК ВЫПОЛНЕНИЯ

1) ослабьте все болты крыла 2) ослабив болты, отрегулируйте зазор, двигая крыло а = 4.5 + 1.0 мм

Передний щиток в сборе для моделей Купе

1. Болт с шестигранной головкой, 23 Н.м. 2. Самонарезающий винт с шайбой 3. Щиток, центральная секция

4. Щиток, нижняя секция 5. Самонарезающий винт с шайбой

Передний щиток, снятие для модели Купе

ПОРЯДОК ВЫПОЛНЕНИЯ

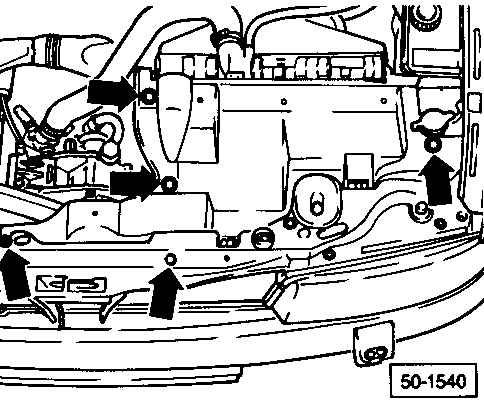

1) снимите бампер 2) снимите решетку радиатора 3) отсоедините тросик капота 4) отвинтите шурупы декоративного покрытия (стрелки) и вытащите его из уплотняющего кольца 5) отвинтите воздуховод охлаждающего воздуха и кронштейн радиатора (стрелки) 6) отвинтите кронштейн масляного радиатора 7) отсоедините выключатель фонаря моторного отделения 8) отсоедините соединительную петлю на панели щитка 9) отвинтите направляющее устройство всасываемого воздуха (стрелки)

Тросик капота, отсоединение для модели Седан

ПОРЯДОК ВЫПОЛНЕНИЯ

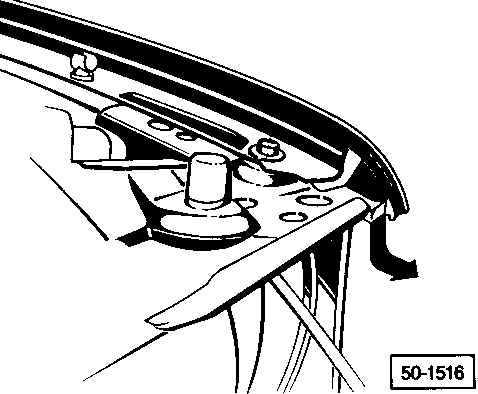

1) через отверстие для доступа снимите держатель тросика и отсоедините тросик 2) отвинтите шурупы кожуха приточного воздуха (стрелки) 3) через отверстие для доступа отсоедините держатель тросика 1 4) отсоедините тросик от кронштейна 2

ПОРЯДОК ВЫПОЛНЕНИЯ

чтобы снять щиток, потяните его вниз под крылом (стрелка)

Передний щиток, установка

Установку выполняйте в обратном порядке.

Центральная секция щитка, снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

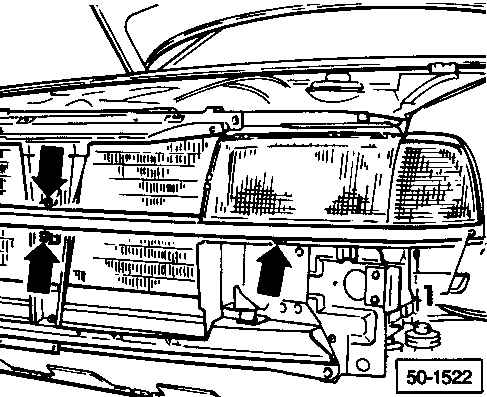

1) снимите бампер 2) снимите решетку радиатора 3) отсоедините тросик капота 4) отвинтите шурупы декоративного покрытия (стрелки) и вытащите его из уплотняющего кольца 5) отвинтите воздуховод охлаждающего воздуха и кронштейн радиатора (стрелки) 6) отвинтите и снимите центральную секцию щитка

Центральная секция щитка, установка

Установку выполняйте в обратном порядке.
