12.27. Регулировка стыковой накладки (модели Купе)

ПОРЯДОК ВЫПОЛНЕНИЯ

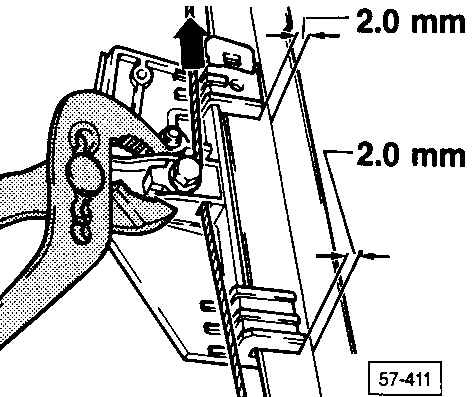

1) расположите передний держатель (со стороны передней стойки кузова) параллельно направляющей
	2) отрегулируйте зазор между держателем и направляющей до 2.0 мм и толкните держатель вверх
	3) вторая пружина на тросике (стрелки) должна быть полностью сжата
4) максимальный свободный ход 4.0 мм
5) затяните болты
6) полностью поднимите стекло

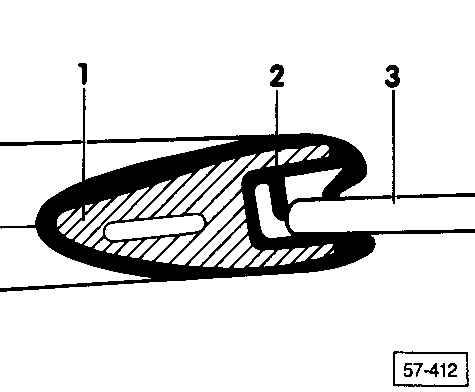

	7) передний край стекла 3 должен соприкасаться с внутренним уплотняющим фланцем 2 стыковой накладки 1; если нет: выдвиньте стекло вперед на 1.0 мм и заново подгоните держатель
Предупреждение Стыковая накладка должна быть заменена, если стекло все еще не соприкасается с уплотняющим фланцем 2.
8) полностью поднимите дверное стекло

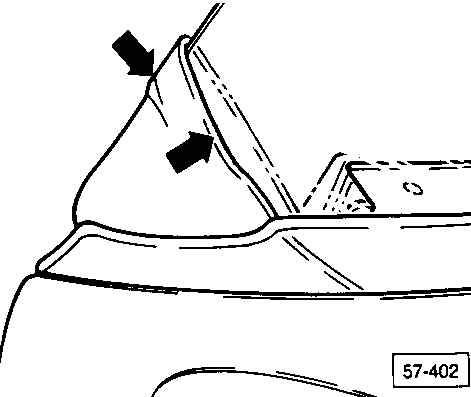

	9) верхний край стекла и отделочное покрытие должны сформировать одну линию; наружная сторона стекла не должна выгибаться; резина должна иметь ровный контакт со стеклом (стрелки)
Предупреждение Продолговатые отверстия определяют пределы регулировки стыковой накладки.
10) проверьте и отрегулируйте
