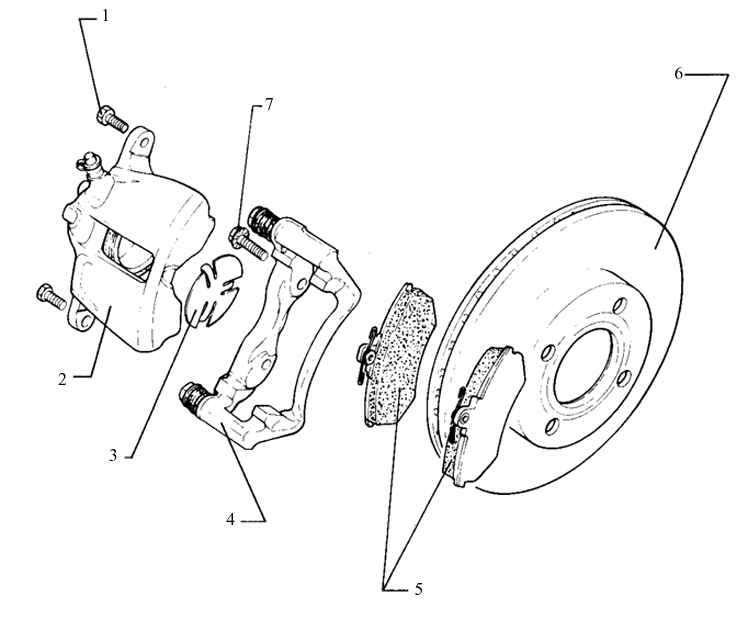

10. Тормозная системаСуппорт передних тормозов – Girling
|
1. 35 Н.м.
всегда заменяйте
придерживайте направляющий штифт при затяжке и откручивании
2. Суппорт
не снимайте тормозной шланг при замене тормозных колодок
3. Тепловой экран
устанавливается на поршень
4. Кронштейн тормозных колодок
продается в качестве запасной части с предварительно смазанными направляющими
штифтами
если защитные колпачки были повреждены, замените их на колпачки из ремонтного
комплекта, деталь 443 698 470
|
5. Тормозные колодки
всегда заменяйте сразу четыре колодки (на обоих колесах)
топщина (новых тормозных колодок): 14.00 мм
предел износа: 2.00 мм
предел износа (включая крепежные пластины): 7.00 мм
6. Тормозной диск
заменяйте одновременно оба диска
снимите суппорт перед снятием диска
диаметр тормозного диска: 256.00 мм
толщина (вентилируемый диск): 22.00 мм
предел износа: 20.00 мм
7. Болт с зубчатой головкой, 125 Н.м. прочистите зубья, если вы собираетесь
использовать старый болт |
Предупреждение
 При ремонте используйте
весь ремонтный комплект.
При ремонте восстанавливайте
поверхность тормозных дисков сразу с двух сторон, никогда не обрабатывайте только
одну сторону. Всегда проверяйте состояние и толщину тормозных колодок.

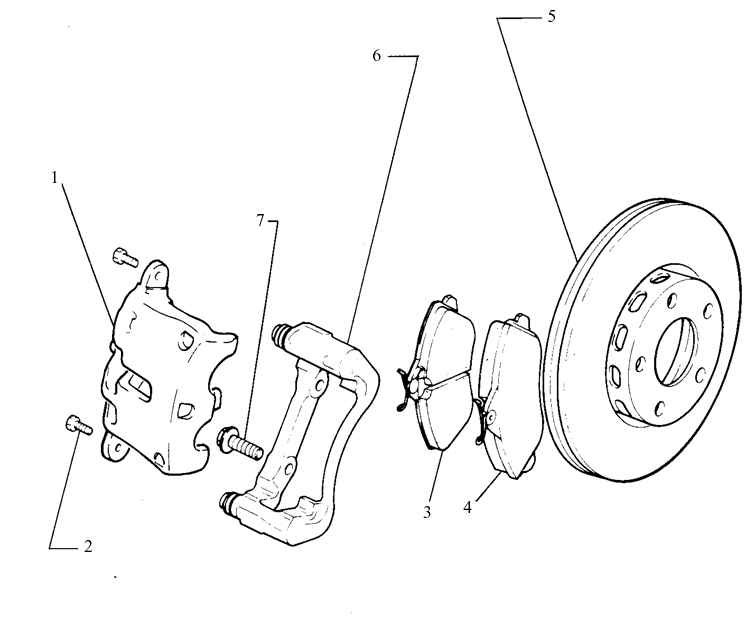

Суппорт передних тормозов – Giriing – для полноприводных и моделей
с 20-клапанными двигателями, а также модели Купе
|
1. Суппорт
не снимайте тормозной шланг при замене тормозных колодок
используйте пресс для вжатия поршня
суппорта и старые тормозные колодки для введения поршня в цилиндр
2. 35 H.м.
всегда заменяйте
придерживайте направляющий штифт при затяжке и откручивании
3, 4. Тормозные колодки
всегда заменяйте сразу четыре колодки
(на обоих колесах)
после замены тормозных колодок нажмите на педаль тормоза несколько раз
при
неподвижном автомобиле
толщина (новых тормозных колодок): 13.00 мм
предел износа: 2.00 мм
предел износа (включая крепежные пластины): 7.00 мм
|
5. Тормозной диск
заменяйте одновременно оба диска
снимите суппорт тормоза перед снятием диска
диаметр тормозного диска: 276.00 мм
толщина: 25.00 мм
предел износа: 23.00 мм
6. Кронштейн тормозных колодок
продается в качестве запасной части с предварительно смазанными направляющими
штифтами
если защитные колпачки были повреждены, замените их на колпачки из ремонтного
комплекта, деталь 443 689 470
7. 125 Н.м. |
Предупреждение
Два самоконтрящихся болта
из ремонтного комплекта не требуются при ремонте тормозов Teves. В обратном
случае используйте весь ремонтный набор.

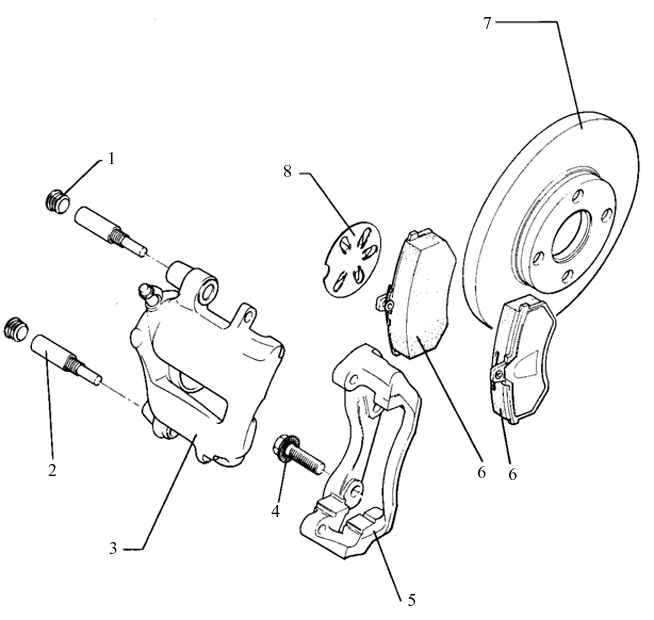

Суппорт передних тормозов – Teves
|
1. Колпачок
2. Направляющий штифт, 25 Н.м.
3. Суппорт
не снимайте тормозной шланг при замене тормозных колодок
4. Болт с зубчатой головкой, 125 Н.м.
прочистите зубья, если вы собираетесь использовать старый болт
5. Кронштейн тормозных колодок
|
6. Тормозные колодки
всегда заменяйте сразу четыре колодки (на обоих колесах)
толщина новых тормозных колодок): 14.00 мм
предел износа: 2.00 мм
предел износа (включая крепежные пластины): 7.00 мм
7. Тормозной диск
всегда заменяйте тормозные диски сразу на обоих колесах
снимите суппорт для снятия диска
диаметр тормозного диска: 256.00 мм
толщина: 22.00 мм
предел износа: 20.00 мм
8. Тепловой экран
устанавливается на поршень |

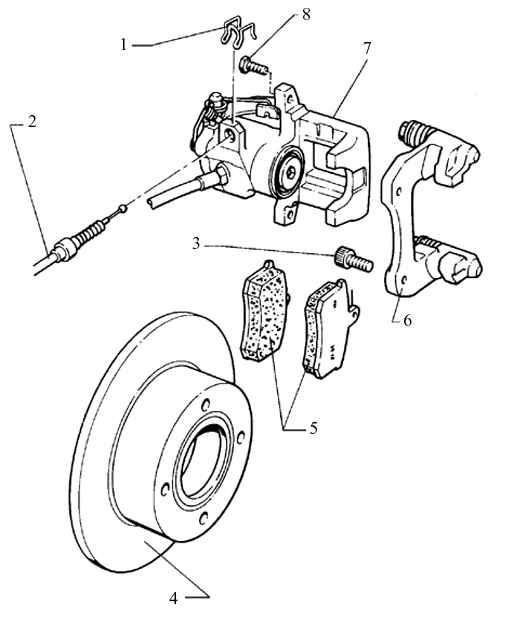

Суппорт задних тормозов – Girling
|
1. Пружинный зажим
удерживает тросик napковочного тормоза на крепежном кронштейне
2. Тросик парковочного тормоза
3. 65 Н.м.
4. Тормозной диск
всегда заменяйте тормозные диски сразу на обоих колесах для снятия диска
диаметр тормозного диска: 245.00 мм
толщина: 10.00 мм
предел износа: 8.00 мм
5. Тормозные колодки
всегда заменяйте сразу четыре колодки (на обоих колесах)
толщина (новых тормозных колодок): 12.00 мм
предел износа: 2.00 мм
предел износа (включая крепежные пластины): 7.00 мм
|
6. Кронштейн тормозных колодок
продается в качестве запасной части с предварительно смазанными направляющими
штифтами
если защитные колпачки были повреждены, замените их на колпачки из ремонтного
комплекта, деталь 443 698 470
7. Суппорт
снимите с кронштейна тормозных колодок при замене колодок
не снимайте тормозной шланг при замене тормозных колодок
у моделей выпуска после января 1989 года диаметр поршня суппорта равен 38
мм
при замене используйте суппорт только требуемого типа (с поршнем требуемого
диаметра)
8. 35 Н.м.
всегда заменяйте |
Предупреждение
При ремонте используйте
весь ремонтный комплект.
Технические характеристики
| Mодели с передним приводом
|
| Двигатель
|
4- или 5-цилиндровый
|
| Диаметр главного тормозного цилиндра
|
22.2 мм
|
| Диаметр усилителя
|
228.9 мм
|
| Количество тормозной жидкости (примерно)
|
0.6 литра
|
|
Передние колеса
|
Задние колеса
|
Диаметр поршня суппорта тормоза
|
54 мм
|
36 мм
|
| Диаметр тормозного диска
|
256 мм
|
245 мм
|
| Толщина тормозного диска
|
22 мм
|
10 мм
|
| Толщина тормозных колодок
|
14 мм
|
12 мм
|
| Общая площадь четырех тормозных колодок
|
200 см2
|
120 см2
|
| Полноприводные модели
|
| Двигатель
|
5-цилиндровый
|
| Диаметр главного тормозного цилиндра
|
22.2 мм для моделей с двигателем мощностью 136 л.с.
|
|
23.81 мм для моделей с двигателем мощностью 170 л.с.
|
|
25.4 мм для моделей Купе
|
Диаметр усилителя
|
228.9 мм для моделей с двигателем мощностью 136 л.с.
|
| Диаметр поршня сервопривода тормозов
|
24 мм для моделей с двигателем мощностью 170 л.с.
|
| Количество тормозной жидкости (примерно)
|
0.6 литра
|
|
|
Передние колеса
|
Задние колеса
|
| Диаметр поршня суппорта тормоза
|
54 мм
|
36 мм
|
|
40/ 45 мм (для моделей Купе)
|
38 мм для моделей выпуска после января 1989 года
|
|
38 мм для моделей с двигателем мощностью 170 л.с.
|
|
| Диаметр тормозного диска
|
256 мм
|
245 мм
|
|
276 мм (для моделей Купе)
|
|
| Толщина тормозного диска
|
22 мм
|
10 мм
|
|
25 мм (для моделей Купе)
|
|
| Толщина тормозных колодок
|
14 мм
|
12 мм
|
|
13 (для моделей Купе)
|
|
| Общая площадь четырех тормозных колодок
|
194 см2
|
108 см2
|
|
224 см2 (для моделей Купе)
|
|
Предупреждение
При ремонте используйте
весь ремонтный комплект.
|
