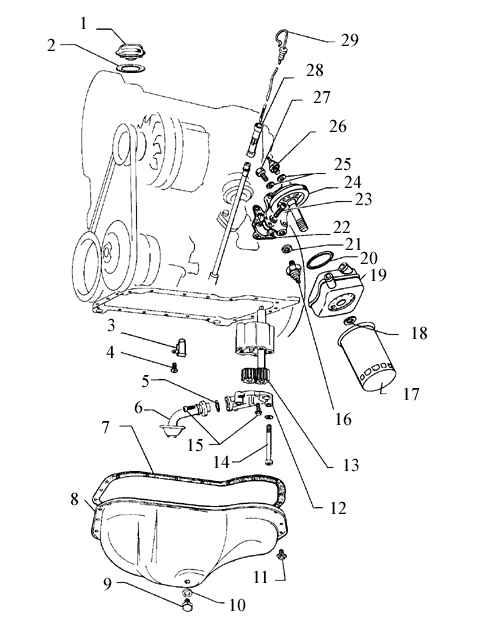

3. Системы смазки (4- и 5-цилиндровые модели)Система смазки двигателя в сборе (4-цилиндровые модели)
1. Пробка маслозаливной горловины
2. Прокладка
3. Масляная форсунка для охлаждения поршня
4. 10 Н.м., смажьте фиксирующим составом AMV188 100 02
5. Кольцевая прокладка
6. Трубка маспоприемника
7. Прокладка масляного поддона
смазывать клеящим составом
при установке не допускается
8. Масляный поддон, для снятия необходимо: спить масло, установить приспособление
10-222, снять брызговик двигателя, снять защитную панель поддона
9. Сливная пробка масляного поддона
10. Уплотнительное кольцо
11. 25 Н.м.
12. Крышка масляного насоса – на крышке имеется редукционный клапан
13. Шестерни масляного насоса
ширина шестерни 36 мм
14. 20 Н.м.
15. 10 Н.м. |
16. Датчик аварийного давления масла с порогом
срабатывания 0,3 . атм (коричневого цвета) 25 Н.м.
17. Масляный фильтр – отворачивайте специальным ключом
18. 25 Н.м.
19. Маслоохладитель – перед установкой смажьте уплотняемую поверхность составом
AMV188 100 02, проверьте зазор с деталями двигателя
20. Кольцевая прокладка
21. Уплотнительное кольцо
22. Прокладка
23. 25 Н.м.
24. Корпус масляного фильтра
25. Уплотнительные кольца
26. Индикаторный контактный датчик давления масла 1,8 атм (белого цвета),
25 Н.м.
27. Шестигранная заглушка или датчик указателя температуры масла – момент
затяжки 10 Н.м.
28. Направляющая втулка масляного щупа
29. Масляный щуп |
Предупреждение
 Если в масле обнаруживается
значительное количество металлической стружки, то необходимо прочистить масляные
каналы и заменить масляный фильтр.
Все указанные детали можно
снять и установить без демонтажа двигателя с автомобиля.
Все прокладки и уплотнения
подлежат обязательной замене.

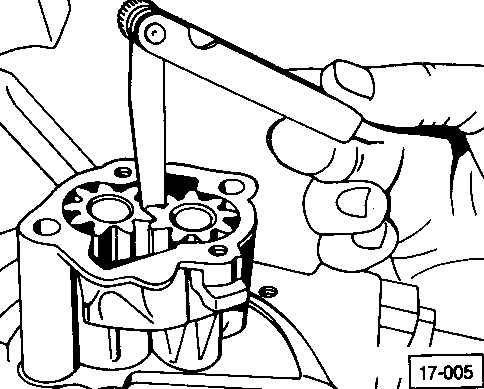

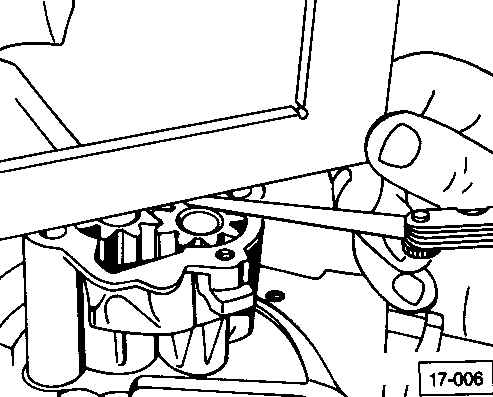

Проверка зазора между зубьями шестерен
|
|
новый насос – 0,05 мм
предельный зазор – 0,20 мм
|
Проверка осевого люфта шестерен
|
|
предельный люфт – 0,15 мм
|

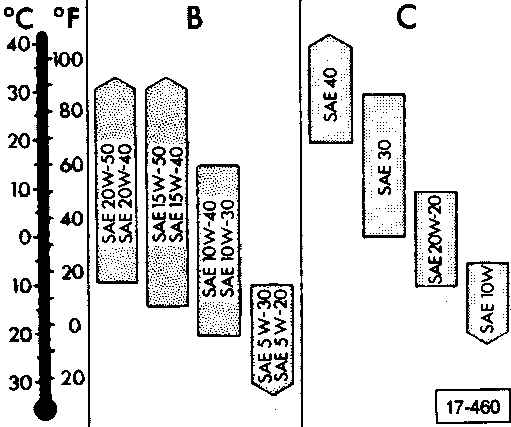

Заправочные объемы и рекомендуемые марки масел
заливайте масло, только с маркировкой SF
В – всесезонное масло
С – сезонное масло
заправочный объем с масляным фильтром – 3,0 л
без масляного фильтра – 2,5 л

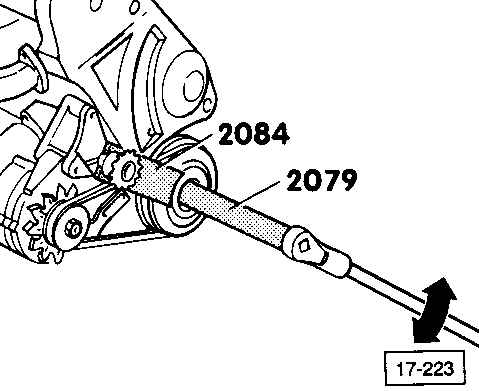

Успокоитель – снятие/ установка
|
|
момент затяжки 350 Н.м.
болт успокоителя, затягивайте торцовым ключом с удлинителем 2079
нанесите на поверхности внутренней резьбы и резьбы болта антикоррозионный
состав AVM 188 001 02
|

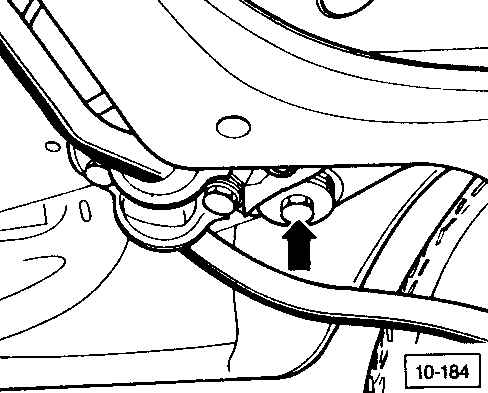

Ослабление крепления брызговика двигателя
|
|
отверните два болта крепления (указаны стрелками)
|
Система смазки двигателя в сборе (5-цилиндровые модели)
|
1. Масляный фильтр
отворачивайие специальным ключом
обратите внимание на инструкцию
на корпусе фильтра
2. Прокладка
подлежит обязательной замене
посадка на клеющем составе не допускается
3. 10 Н.м.
4. Прокладка
подлежит обязательной замене
посадка на клеющем составе не допускается
5. Стопорная пластина
подлежит обязательной замене
6. 10 Н.м.
7. Масляный поддон
для снятия, необходимо ослабить крепление брызговика двигателя
| 8. 40 Н.м.
9. Уплотнительное кольцо
заменяйте обязательно
10. 25 Н.м.
11. Нижняя крышка маховика
12. 20 Н.м.
13. Контактный датчик давления масла (белого цвета)
момент затяжки 25 Н.м.
14. Датчик аварийного давления масла с порогом срабатывания 0,3 атм (коричневого
цвета)
момент затяжки 25 Н.м.
15. Уплотнительные шайбы
заменяйте обязательно
16. Масляный щуп
разность уровней между двумя метками соответствует объему масла 1,0 л |
Предупреждение
Все указанные детали можно
снять и установить без демонтажа двигателя с автомобиля.

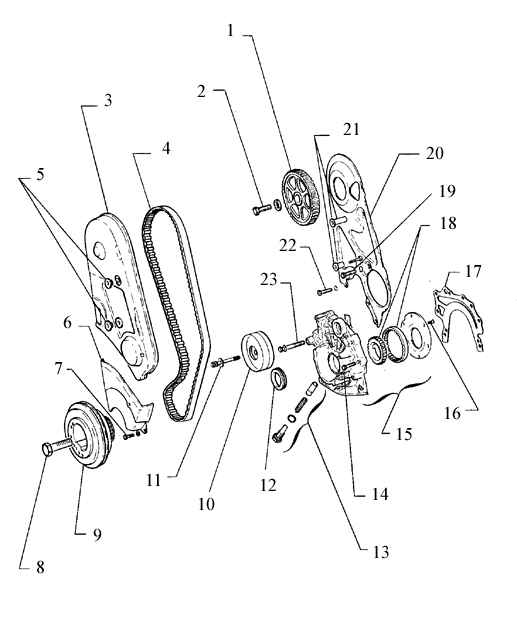

Масляный насос и компоненты зубчатого ремня привода (5-цилиндровые модели)
1. Ведомая шестерня распредвала
при замене зубчатого ремня следите за
правильностью установки шестерни
2. 80 Н.м.
3. Крышка ремня привода распредвала (верхняя)
4. Зубчатый ремень привода распредвала
5. 10 Н.м.
6. Крышка ремня привода распредвала (нижняя)
7. 10 Н.м.
8. 350 Н.м.
9. Успокоитель
10. Направляющий шкив
снимайте приспособлением 3034
11. 10 Н.м.
12. Сальник
снимайте приспособлением 320.3
перед установкой слегка смажьте рабочую
и наружную кромки
устанавливайте оправкой из комплекта
приспособления 2080А
запрессовывайте до упора оправкой прессом
из комплекта приспособлений 2080А
|
13. Редукционыый клапан
момент затяжки 40 Н.м.
порог срабатывания
5,3–6,3 атм.
14. 10 Н.м.
15. Масляный насос
заменяется только в сборе следите за правильностью установки по отношению
к коленвалу
16. 10 Н.м.
17. Прокладка
18. Шестерни масляного насоса ориентадионная метка "треугольник"
указывает
в сторону предней крышки
19. 20 Н.м.
20. Крышка приводного ремня (задняя)
21. Дистанционные втулки
22. 10 Н.м.
23. 20 Н.м.
|

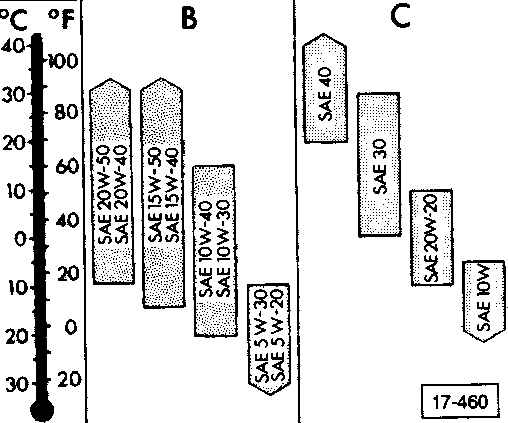

Заправочные объемы и рекомендуемые марки масел
заливайте масло, только с маркировкой SF
В – всесезонное масло
С – сезонное масло
заправочный объем с масляным фильтром – 3,5 л
без масляного фильтра – 3,0 л

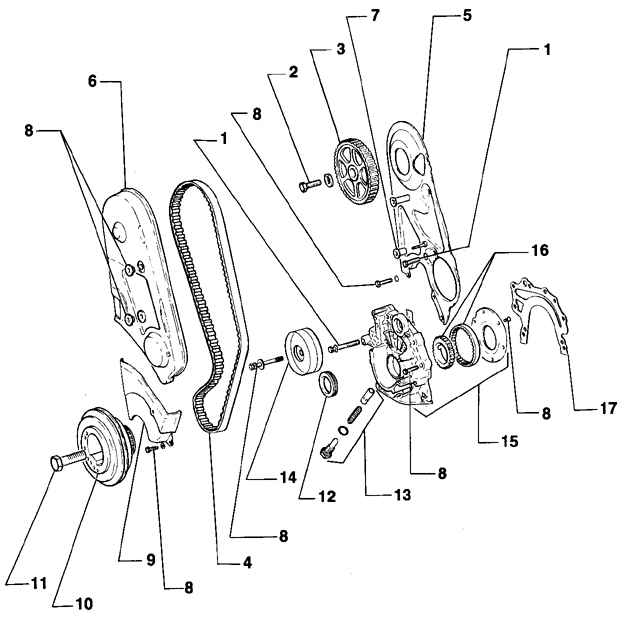

Масляный насос и компоненты зубчатого ремня привода (модели Купе)
1. Момент затяжки 10 Н.м.
2. Момент затяжки 65 Н.м.
3. Ведомая шестерня распредвала
при установке ремня привода, обратите внимание на ориентационную метку
4. Зубчатый ремень привода распредвала
5. Крышка приводного ремня (задняя)
6. Крышка приводного ремня (верхняя)
7. Дистанционные втулки
8. Момент затяжки 10 Н.м.
9. Крышка приводного ремня (нижняя)
10. Успокоитель
11. Болт успокоителя, затяните с моментом 350 Н.м., используя удлинитель
2079 и торцовый ключ 2084 |
12. Сальник
13. Редукционный клапан и датчик температуры масла
давление срабатывания клапана от 5 до 8 атм.
14. Ролик натяжителя
15. Масляный насос
заменяется только в сборе
при монтаже следите за положением установочного штифта коленвала
16. Шестерни масляного насоса
треугольная метка обращена в сторону крышки
17. Прокладка
|

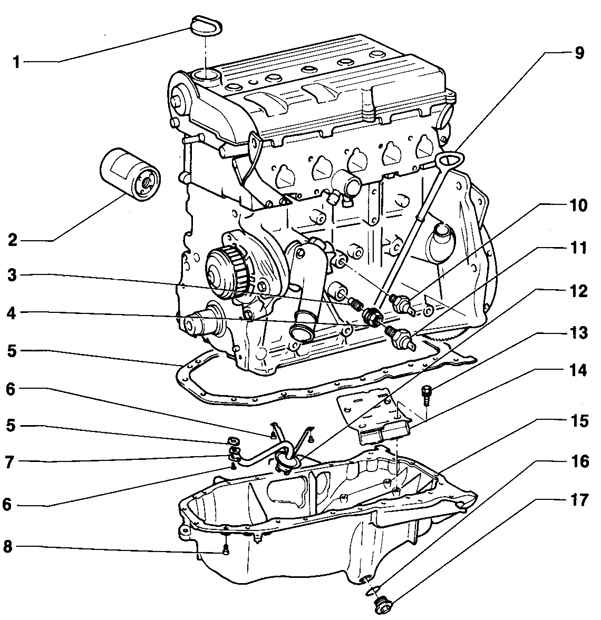

Система смазки двигателя (модели Купе)
1. Пробка маслозаливной горловины
при повреждении прокладки, замените
2. Масляный фильтр
отворачивайте с помощью специального ключа
заворачивайте вручную
ознакомьтесь с инструкцией на корпусе фильтра
3. Датчик аварийного давления масла
момент затяжки 6 Н.м
заворачивайте на фиксирующем составе D6
4. Переходник
момент затяжки 50 Н.м.
5. Прокладка
посадка на клеящем составе не допускается
6. Момент затяжки 10 Н.м.
7. Фиксатор, замените |
8. Момент затяжки болтов М6 – 10 Н.м.,
болтов М8 – 20 Н.м.
9. Масляный щуп для проверки уровня масла
10. Индикаторный контактный датчик давления масла на 1,8 атм (белого цвета)
момент затяжки 25 Н.м.
11. Контактный датчик аварийного давления масла на 0,3 атм (коричневого
цвета)
момент затяжки 25 Н.м.
12. Трубка маслоприемника
13. Момент затяжки болтов 10 Н.м.
14. Перегородка
15. Масляный поддон
перед установкой очистите контактные плоскости
16. Прокладка
замените
17. Момент затяжки 30 Н.м.
|
Предупреждение
Если в масле обнаруживается
значительное количество металлической стружки, то необходимо прочистить масляные
каналы и заменить масляный фильтр.
|
