12.16. Тросик внутреннего дверного замка

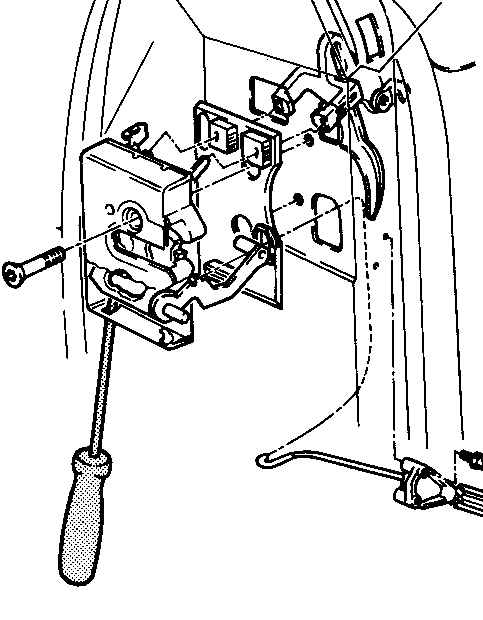

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1) снимите декоративную панель двери
2) открепите тросик
3) вытяните тросик и дверной замок при помощи отвертки
	4) отсоедините тросик (стрелка)

Установка

Установку выполняйте в обратном порядке.

Обратите внимание на то, каким образом тросик расположен в фиксаторах.

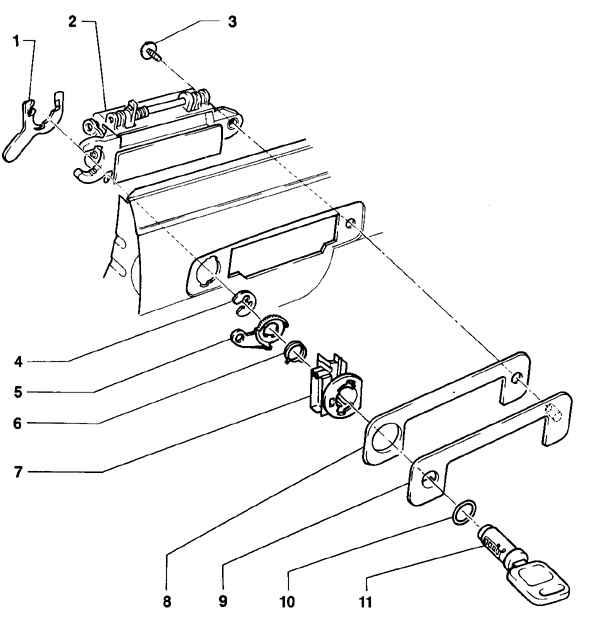

Ручка двери в сборке (модели Купе)

1. Стопорный зажим
2. Ручка двери
3. Шурупы, 5 Н.м.
4. С-образный фиксатор
5. Рычаг управления
6. Пружина

7. Подогреваемый корпус цилиндра замка двери
8. Подложка
9. Декоративное покрытие
10. Уплотнительное кольцо
11. Цилиндр замка

Внутренний тросик дверного замка (модели Купе)

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1) снимите декоративную панель двери
2) открепите тросик от фиксаторов
	3) при помощи отвертки вытащите тросик и дверной замок
4) отсоедините тросик

Установка

Установку выполняйте в обратном порядке, обратив внимание на то, каким образом тросик располагается в фиксаторах.
