12.21. Насос с двумя режимами нагнетания

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

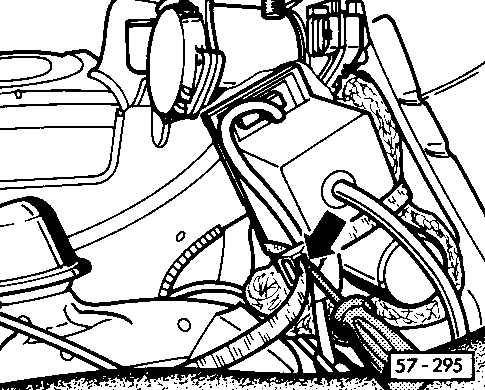

1) отвинтите болт декоративной отделки багажного отделения справа
2) нажмите на отделку
	3) отсоедините крепежную ленту (стрелка), надавив отверткой на заднюю часть крепежного ушка
4) вытащите соединительные провода
