8. Трансмиссия

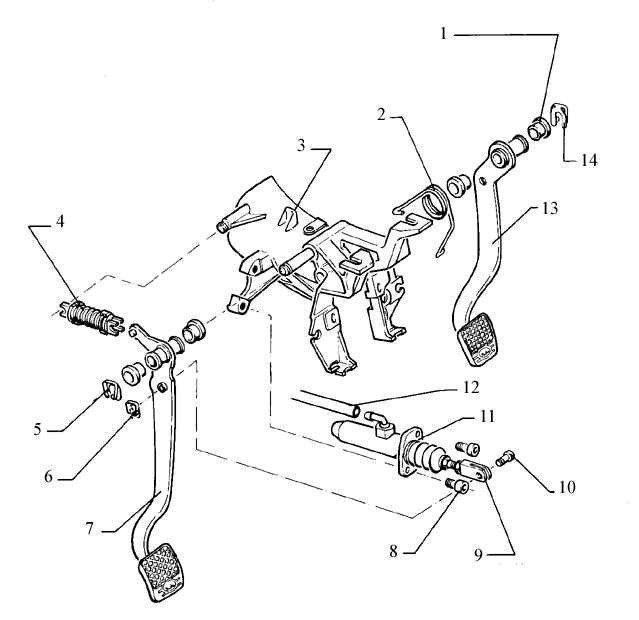

Устройство педали сцепления

1. Втулка
проверьте на предмет износа, при необходимости замените
достаньте с помощью выколотки, установите с помощью тисков
2. Возвратная пружина
3. Кронштейн педали
4. Возвратная пружина
снимайте/ устанавливайте инструментом 3117
5. Зажим
6. Зажим

7. Педаль сцепления
8. 20 Н.м.
9. Вилка
10. Штифт
11. Главный цилиндр сцепления
12. Гидравлический шланг
13. Педаль тормоза
отрегулируйте высоту педали перед регулировкой вилки главного цилиндра сцепления
14. Зажим

Смажьте все подшипники и трущиеся поверхности смазкой MoS₂ .

Предупреждение

Если педаль сцепления не возвращается в исходное положение должным образом, даже если вилка отрегулирована правильно, причиной этого может быть:

– воздух в гидросистеме;
– заедание возвратной пружины или втулки педали.

Дополнительное ковровое покрытие не должно препятствовать ходу тормозной педали.
