12.29. Несущий элемент задней двери, уплотняющая пробка

В случае необходимости могут быть установлены две шайбы с чашеобразной выемкой.

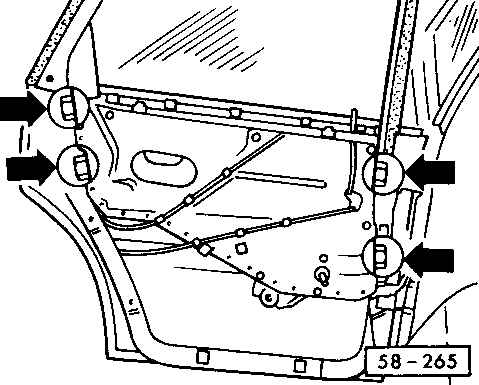

Регулировка несущего элемента компонентов двери

Окно и каркас двери тоже должны быть отрегулированы.

ПОРЯДОК ВЫПОЛНЕНИЯ

1) ослабьте болты 2) закройте дверь 3) надавите на несущий элемент компонентов двери в направлении, противоположном крыше и стойке 4) помощник должен затянуть сначала нижние, а затем верхние болты 5) 20 Н.м. 6) убедитесь в том, что несущий элемент установлен, сильнее надавив на верх 7) не нажимайте на каркас двери 8) проверьте все размеры

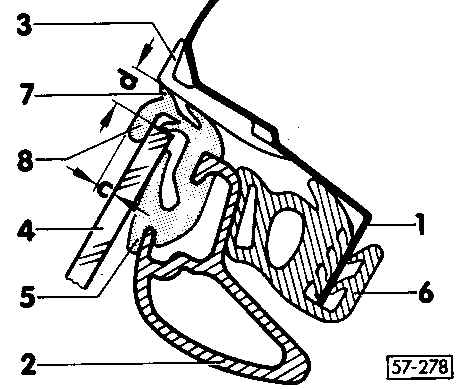

Держатель компонентов двери, размеры

на рисунке показано поперечное сечение левой двери с = 3.5 + 1 мм d = 8.1 + 1 мм 1 – уплотнительный фланец 2 – рама двери 3 – декоративная накладка двери 4 – окно 5 – оконная уплотнительная прокладка 6 – внутренняя дверная уплотнительная прокладка 7 – уплотнитель 8 – уплотнитель на окне
