12.41. Стеклоподъемники

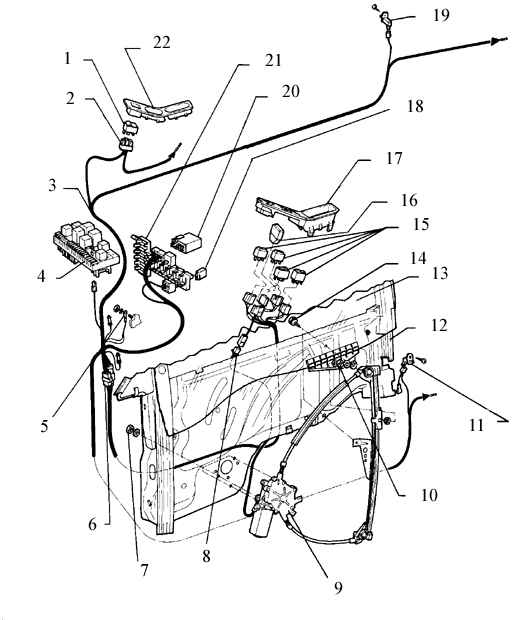

Стеклоподъемник, передняя дверь

1. Рабочий выключатель
для регулятора окна
2. Концевой зажим
для выключателя окна
3. Жгут проводов
4. Блок репе
с патроном плавкого предохранителя
5. Зажим заземления
на передней стойке кузова, внутри автомобиля
6. Концевые соединительные детали
под приборной панелью
левая сторона
7. Гайка
8. Концевой зажим
левое преднее окно
электродвигательрегулятора
не связан напрямую с рабочим выключателем
9. Регулятор окна
10. Крепежные детали дверного стекла

11. Дверной контактный выключатель
левый передний
12. Несущий элемент компонентов двери
13. Дверное стекло
левое переднее
14. Крепежный болт
15. Рабочие выключатели регулятора окна
16. Защитный выключатель
17. Панель управления
с выключателями
снимайте сверху
18. Термоплавкий предохранитель – 20 А
на левой стороне релейной платы
19. Дверной контактный выключатель
правый передний
20. Устройство управления
для регулятора окна
21. Вспомогаетльная релейная плата адаптер установлен сбоку
22. Держатель
снимайте сверху

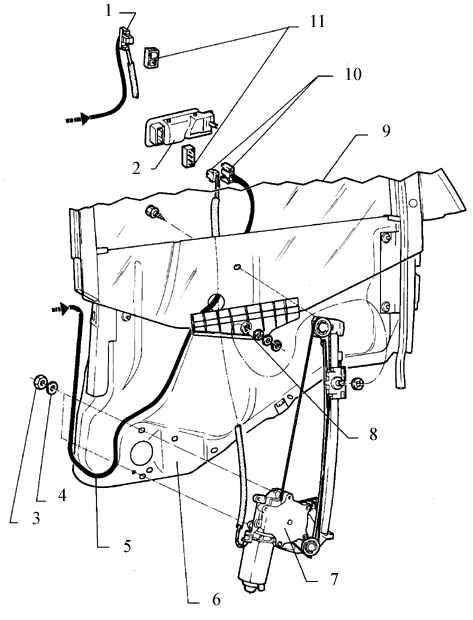

Стеклоподъемник, задняя дверь

1. Концевые соединительные детали
рабочий выключатель, задний правый
2. Внутренний механизм открывания двери
3. Крепежная гайка
4. Шайба
5. Жгут проводов
6. Консоль
для установочных деталей двери
7. Электродвигатель
для регулятора двери, задний левый

8. Крепежные детали
для стекла двери
9. Стекло двери
заднее левое
10. Концевой зажим
рабочий выключатель, задний левый
11. Рабочий выключатель
для регулятора заднего окна
