7.3.8. Снятие и установка сервопривода корректора фар, производитель фар – Valeo

ПРИМЕЧАНИЕ На нижеприведенных рисунках показана замена серводвигателя регулировки положения левой фары. Замена серводвигателя правой фары производится аналогично.

Снимите фару.

Снимите колпачок 3.

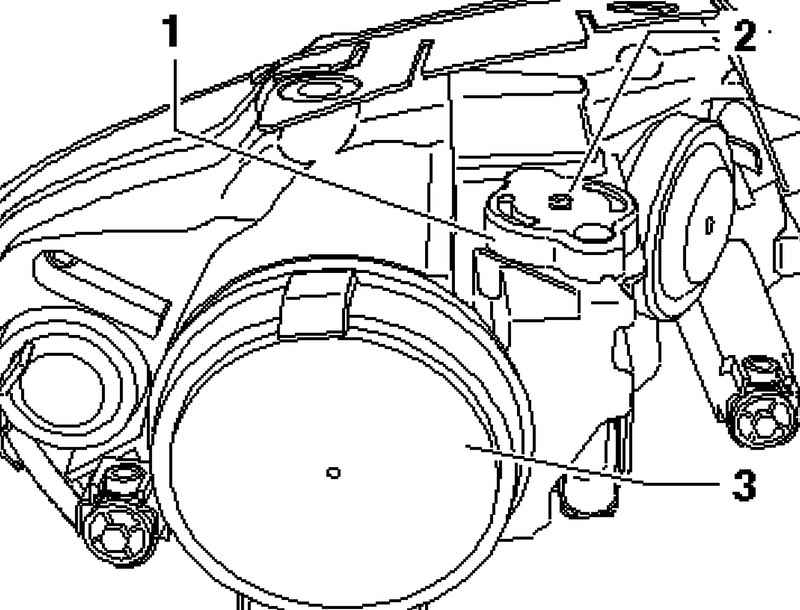

Рис. 7.63. Корпус сервопривода

Открутите крепежный болт 2 и полностью снимите корпус 1 (рис. 7.63).

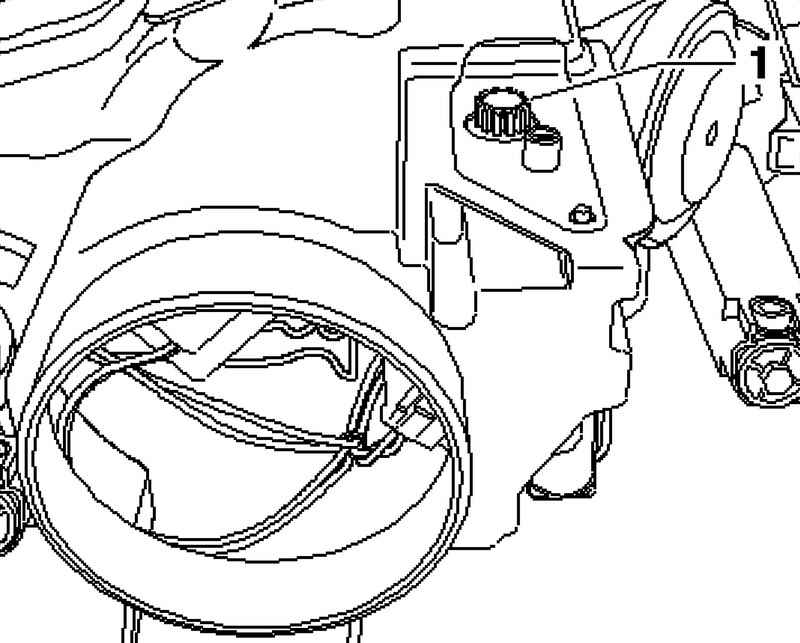

Рис. 7.64. Шестерня

Извлеките шестерню 1 из ее установочного отверстия вверх (рис. 7.64).

ПРИМЕЧАНИЕ При снятии шестерни обратите внимание на то, чтобы не потерялось маленькое уплотнительное кольцо круглого сечения.

Отсоедините штекерное соединение 2.

Разблокируйте серводвигатель корректора фар 1 в направлении В.

осторожно отожмите шаровую головку серводвигателя А назад из ее направляющей.

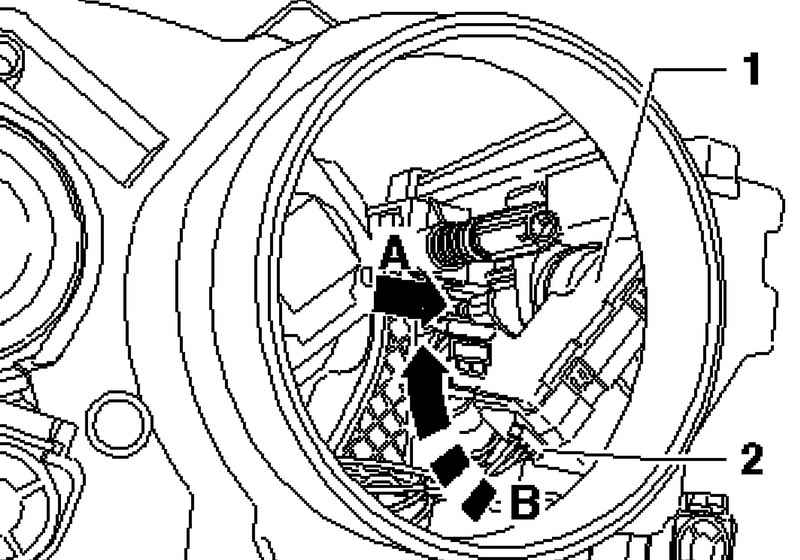

Рис. 7.65. Серводвигатель корректора фар

Извлеките серводвигатель 1 из его крепления вверх (рис. 7.65).

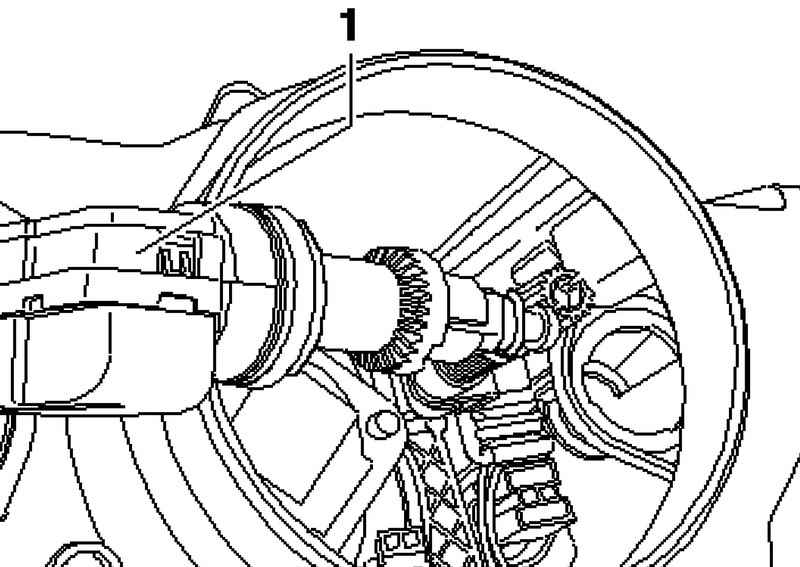

Рис. 7.66. Установка серводвигателя корректора фар в крепление

Полностью введите серводвигатель 1 корректора фар в разблокированном положении в его крепление (рис. 7.66).

Заблокируйте серводвигатель корректора фар 1 путем поворота до упора в направлении В (рис. 7.65).

Осторожно вдавите шаровую головку серводвигателя А вначале назад.

В заключение аккуратно вставьте шаровую головку серводвигателя в направлении в крепление 1 (рис. 7.65).

ПРИМЕЧАНИЕ При этом слегка сдвиньте отражатель назад, чтобы облегчить зацепление шаровой головки к креплении.

Подсоедините обратно разъем 2 серводвигателя корректора фар.

Вставьте шестерню 1 в ее монтажное отверстие (рис. 7.64).

Установите корпус 1, закрепив его болтом 2, и надеть кожух 3 (рис. 7.63).

ПРИМЕЧАНИЕ При установке обратите внимание на плотную фиксацию колпачка. При попадании внутрь фары воды, фара может быть испорчена.
