7.3.4. Замена лампы ближнего света

ПРИМЕЧАНИЕ Левую лампу ближнего света и правую лампу ближнего света можно проверьте с помощью диагностики исполнительных элементов блока управления бортовой сети.

Выключите зажигание и все электрические потребители и перевести ключ в положение 0 (предварительный упор).

ПРИМЕЧАНИЕ Положите ключ зажигания пульта ДУ во время снятия и установки в салон автомобиля во избежание блокировки дверей и самостоятельной активации функций «Coming Home/ Leaving Home (Прибытие домой/ Отбытие из дома)».

Для замены лампы ближнего света необходимо демонтировать прилегающие детали соответствующей фары.

ПРИМЕЧАНИЕ На рисунках изображена замена лампы ближнего света на правой фаре. Замена левой лампы ближнего света и правой лампы ближнего света осуществляется аналогичным образом.

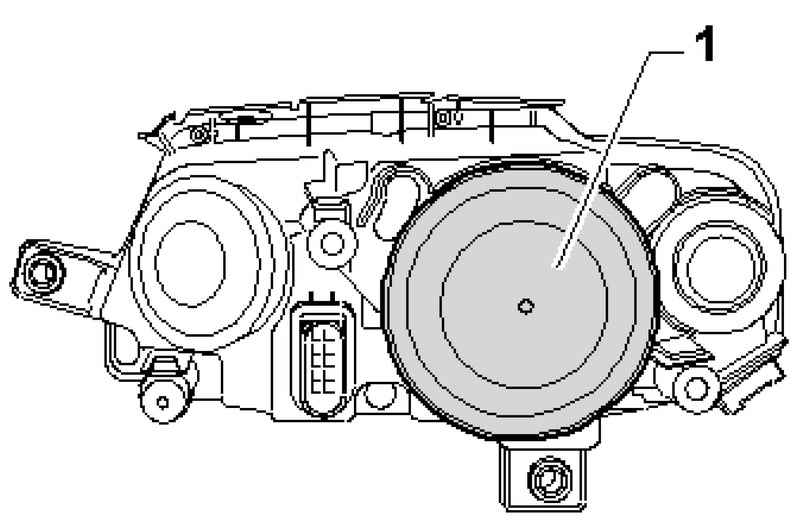

Рис. 7.49. Защитный колпачок

Снимите защитный колпачок 1 (рис. 7.49).

Рис. 7.50. Патрон лампы

Выкручивайте патрон с лампой ближнего света 1 в направлении стрелки и извлеките ее из фары настолько, насколько позволяет длина проводов (рис. 7.50).

Рис. 7.51. Извлечение лампы

Извлеките лампу ближнего света 2 в направлении стрелки из патрона 1 (рис. 7.51).

При установке лампы не дотрагивайтесь до ее стеклянной поверхности. Пальцы оставляют на стекле лампы жирные отпечатки, которые после включения фар испаряются, а свет лампы может потускнеть.

ПРИМЕЧАНИЕ При установке обратите внимание на плотную фиксацию колпачка. При попадании внутрь фары воды, фара может быть испорчена.

Рис. 7.52. Установка лампы ближнего света

Вставьте лампу ближнего света в патрон таким образом, чтобы выступ 1 лампы прилегал к направляющей 2 патрона (рис. 7.52).

Установите патрон с лампой ближнего света 1 в фару и вращать патрон с лампой ближнего света в направлении стрелки (рис. 7.50).

Снова установите колпачок.

Проверьте работу фары, включая все ее функции.

Проверьте настройку фар, при необходимости – отрегулируйте.
