7.3.25. Снятие и установка контрольной лампы функции SAFE центрального замка

Снятие

Выключите зажигание и все электрические потребители и переведите ключ в положение 0 (предварительный упор).

Снимите обшивку двери.

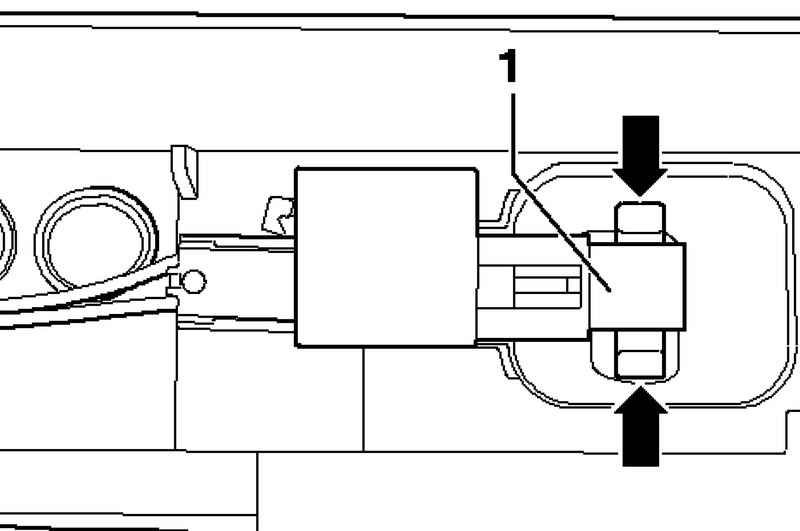

Рис. 7.105. Фиксаторы

Разблокируйте контрольную лампу функции SAFE центрального замка 1, сжав фиксаторы, из обшивки двери (рис. 7.105).

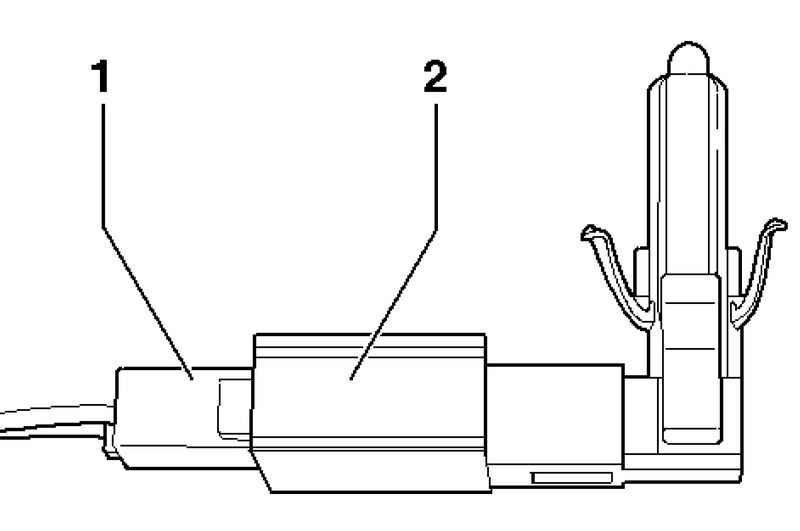

Рис. 7.106. Снятие штекера контрольной лампы функции SAFE центрального замка

Снимите штекер 1 контрольной лампы функции SAFE центрального замка 2 (рис. 7.106).

Установка

Установка осуществляется в обратной последовательности.
