7.3.21. Снятие и установка выключателя освещения

Выключите зажигание и все электрические потребители и переведите ключ в положение 0 (предварительный упор).

Поверните рукоятку выключателя освещения в положение «0».

Вожмите вращающуюся рукоятку внутрь 1 и немного поверните направо 2.

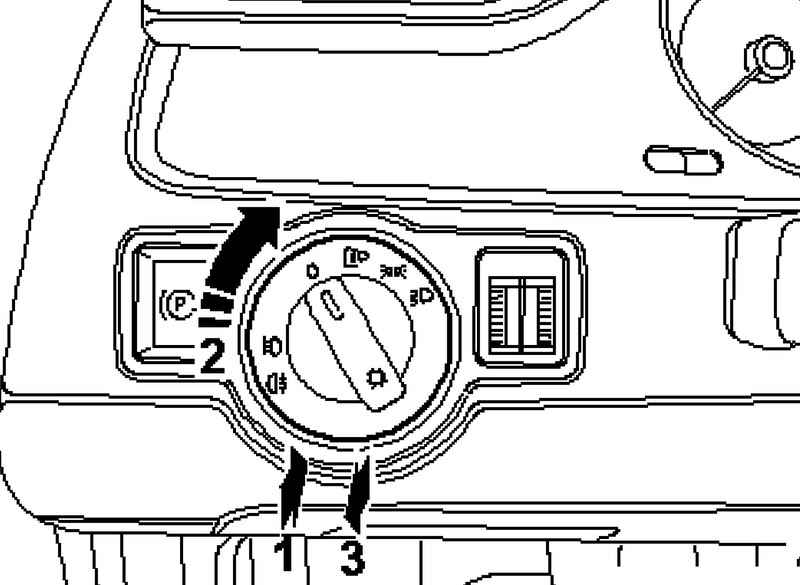

Рис. 7.95. Извлечение выключателя освещения

Держите рукоятку в этом положении и извлеките выключатель освещения на рукоятке из передней панели 3 (рис. 7.95).

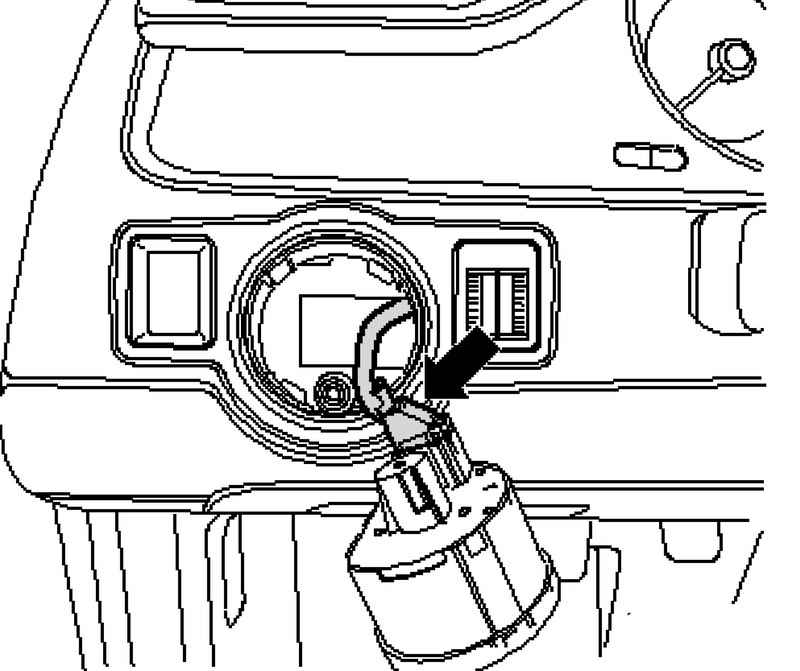

Рис. 7.96. Штекерное соединение выключателя освещения

Разблокируйте штекерное соединение и отсоедините штекер от выключатель освещения (рис. 7.96).

Вставьте штекер в выключатель освещения.

ПРИМЕЧАНИЕ По причине простоты операций штекер не изображен на рисунке.

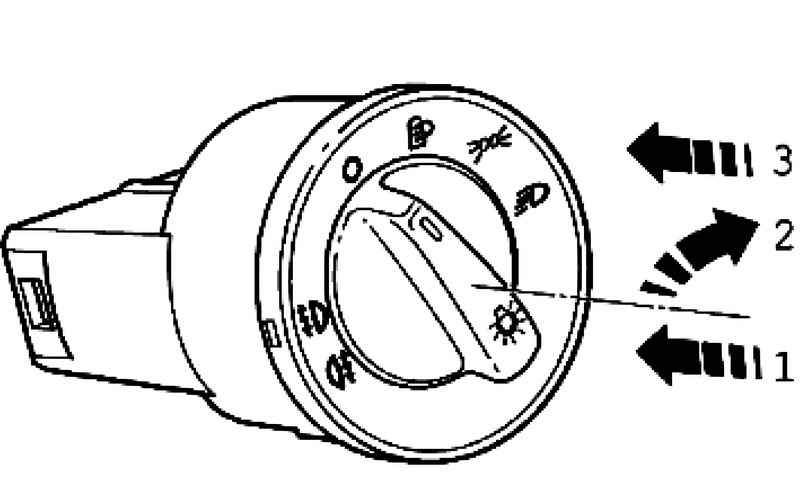

Рис. 7.97. Установка вращающейся рукоятки

Крепко держите выключатель освещения и вставьте вращающуюся рукоятку внутрь 1, одновременно поверните рукоятку направо 2 (рис. 7.97).

Держите рукоятку в этом положении и установите выключатель освещения в этом положении в переднюю панель 3.

Поверните ручку в положение «0», отпустить и защелкнуть выключатель.
