7.3.10. Проверка регулировки фар с помощью выверочного экрана без регулировочной линии 15°

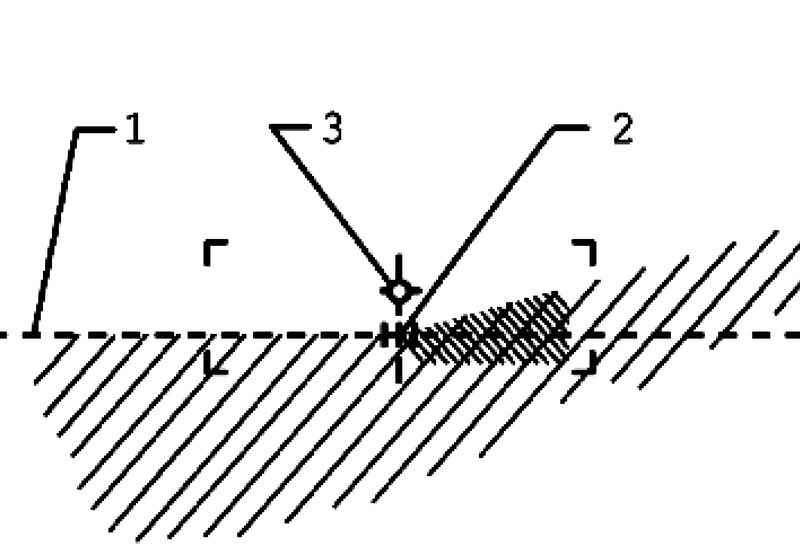

Рис. 7.67. Выверочный экран

Проверьте, касается ли горизонтальная граница света и тени черты 1 на поверхности экрана при включенном ближнем свете и проходит ли точка изгиба 2 между левой горизонтальной частью и правой восходящей частью границы света и тени по вертикали через центральную отметку 3. Светлое ядро светового пучка должно находиться справа от вертикальной линии (рис. 7.67).

ПРИМЕЧАНИЕ Для легкого определения точки изгиба 2 несколько раз закрыть и вновь откройте левую половину фары (по отношению к направлению движения). В заключение еще раз проверьте ближний свет. При правильной регулировке ближнего света середина светового пучка дальнего света должна находиться на центральной отметке 3.

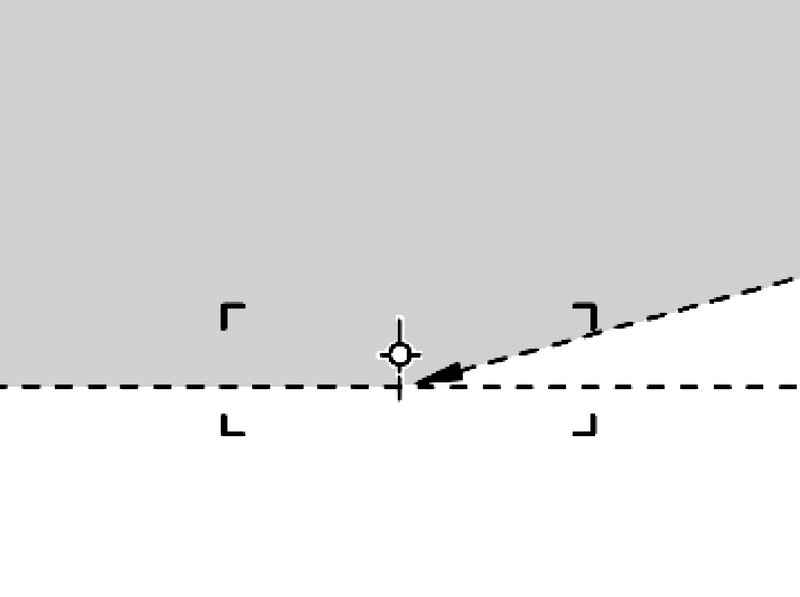

Рис. 7.68. 15° регулировочная линия

Для ранее использовавшегося выверочного экрана с 15° регулировочной линией действуют такие же параметры регулировки, как и для нового экрана. чтобы избежать неправильной регулировки, более не следует учитывать 15° регулировочную линию (рис. 7.68).

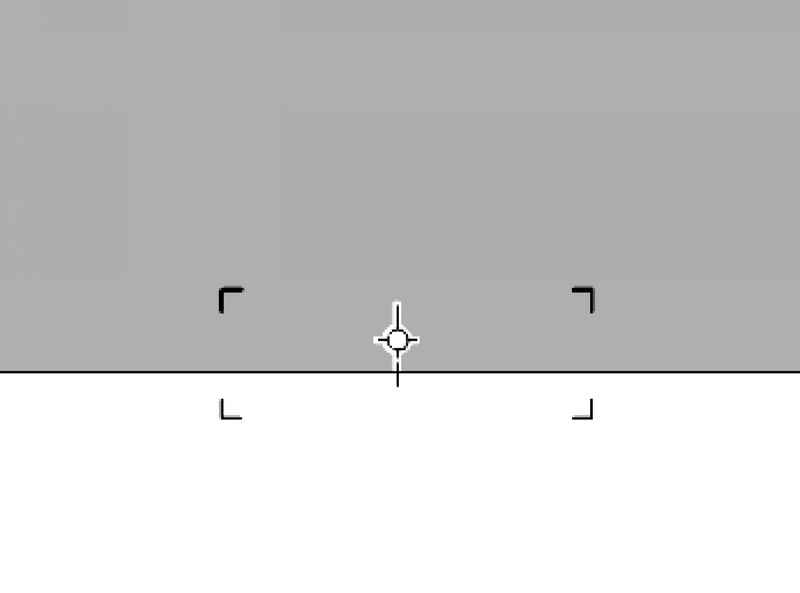

Рис. 7.69. Схема проверки границы света и тени

Проверьте, касается ли верхняя граница света и тени регулировочной линии, и что она проходит горизонтально по всей ширине экрана (рис. 7.69).

В заключение необходимо проверить и отрегулировать установленные дополнительные фары прочих систем по действующим для них нормам.
