7.3.24. Снятие и установка подсветки перчаточного ящика

ПРИМЕЧАНИЕ При снятии и установке элементов, находящихся в поле зрения (переключатели, крышки, облицовочные панели и пр.), заклейте места применения инструмента, клина, отвертки и пр., обычным скотчем.

Выключите зажигание и все электрические потребители и переведите ключ в положение 0 (предварительный упор).

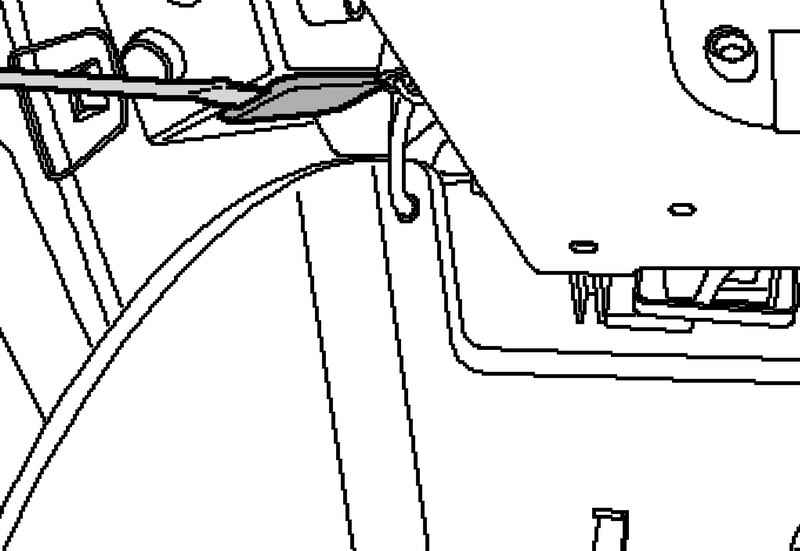

Рис. 7.102. Извлечение плафона подсветки перчаточного ящика

Осторожно подденьте плафон подсветки перчаточного ящика с помощью клина или отвертки (рис. 7.102).

Разблокируйте штекерное соединение и снимите штекер.

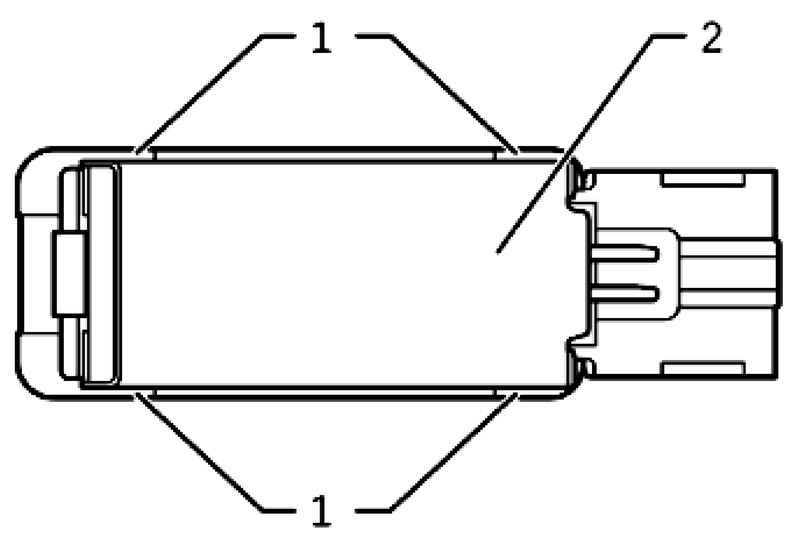

Рис. 7.103. Фиксаторы теплоизоляционного экрана рассеивателя плафона подсветки перчаточного ящика

Разблокируйте фиксаторы 1 и снимите теплоизоляционный экран 2 рассеивателя плафона подсветки перчаточного ящика (рис. 7.103).

Аккуратно извлеките лампу из патрона.

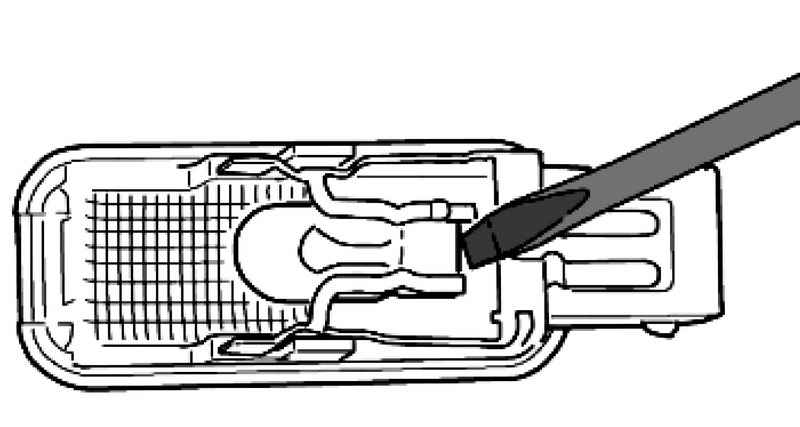

Рис. 7.104. Извлечение лампы

Замените лампу со стеклянным цоколем (12 в, 5 Вт) (рис. 7.104).

Установка осуществляется в обратной последовательности.
