7.3.36. Круглые контакты

ПРИМЕЧАНИЕ

Перед разблокировкой контактов необходимо при наличии разблокировать или удалить фиксаторы корпуса (вторичные крепления) специальным инструментом.

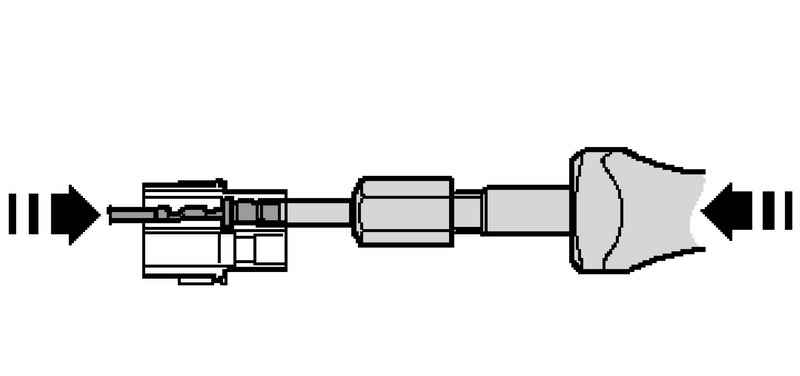

Рис. 7.140. Ввод отмычки в шлиц в корпусе разъема

Введите подходящую для корпуса разъема отмычку в шлиц в корпусе разъема (рис. 7.140).

Возьмитеся за провод к контакту и слегка надавите его внутрь разъема

ПРИМЕЧАНИЕ

За счет вдавливания наконечника внутрь корпуса разъема с плечиков внутри разъема снимаются стопорные язычки наконечника, и с помощью отмычки их можно свободно вывести из корпуса разъема.

Одновременно вдавите отмычку в корпус разъема и вытяните разблокированный наконечник.

Отмычку после извлечения контакта можно вновь удалить из шлица в корпусе разъема.

Плоские контакты

ПРИМЕЧАНИЕ

Перед разблокировкой контактов необходимо при наличии разблокируйте или удалите фиксаторы корпуса (вторичные крепления) специальным инструментом.

Плоские контакты с одним стопорным язычком

Введите подходящую для корпуса разъема отмычку в шлиц в корпусе разъема.

Возьмитеся за провод к контакту и слегка надавите его внутрь разъема

ПРИМЕЧАНИЕ

За счет вдавливания наконечника внутрь корпуса разъема с плечиков внутри разъема снимается стопорный язычок наконечника, и с помощью отмычки его можно свободно вывести из корпуса разъема.

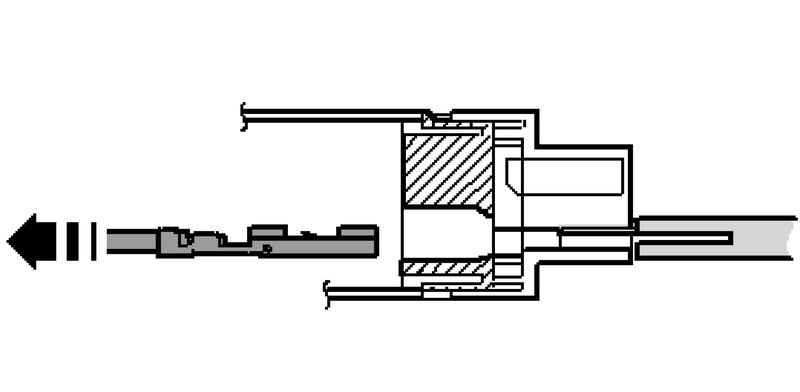

Рис. 7.141. Извлечение разблокированного наконечника

Одновременно вдавите отмычку в корпус разъема и вытяните разблокированный наконечник (рис. 7.141).

Отмычку после извлечения контакта можно вновь удалите из шлица в корпусе разъема.

Плоские контакты с двумя стопорными язычками

Введите подходящую для корпуса разъема отмычку в шлиц в корпусе разъема.

Возьмитесь за провод к контакту и до упора надавите его внутрь разъема

ПРИМЕЧАНИЕ

Одновременно вдавите отмычку в корпус разъема и вытяните разблокированный наконечник

Отмычку после извлечения контакта можно вновь удалить из шлица в корпусе разъема.
