7.3.12. Регулировка основных фар с галогенными лампами

ПРИМЕЧАНИЕ Проверьте одинаково ли работают обе фары при включении ручной коррекции угла наклона фар.

Регулировочные винты левой фары расположены зеркально.

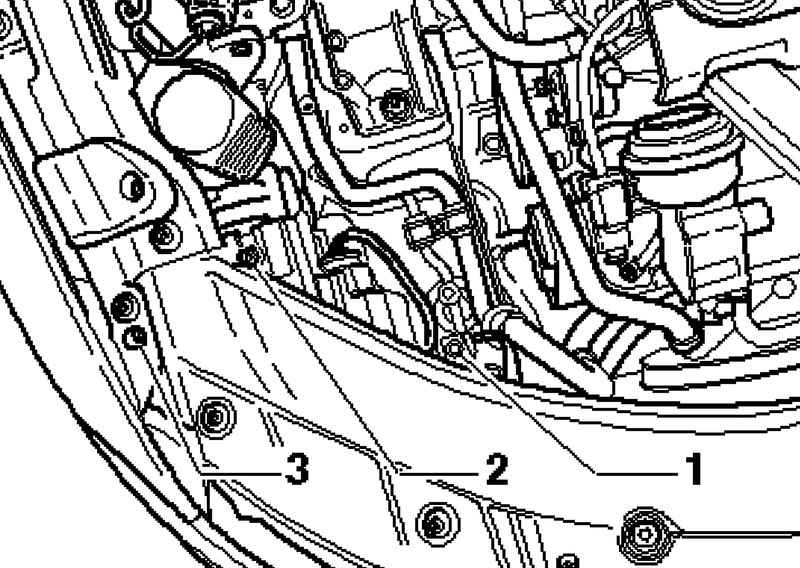

Рис. 7.71. Регулировочные винты левой фары

Регулировочный винт боковой настройки границы света и тени ближнего света 3 (для рынка NAR запломбирован) (рис. 7.71).

Вращайте вначале регулировочные винты для высотной настройки границы света и тени.

Затем проверьте боковую настройку и при необходимости скорректируйте.

На левой противотуманной фаре регулировочный винт расположен зеркально противоположным образом.

Наклон (противотуманная фара 20 см)

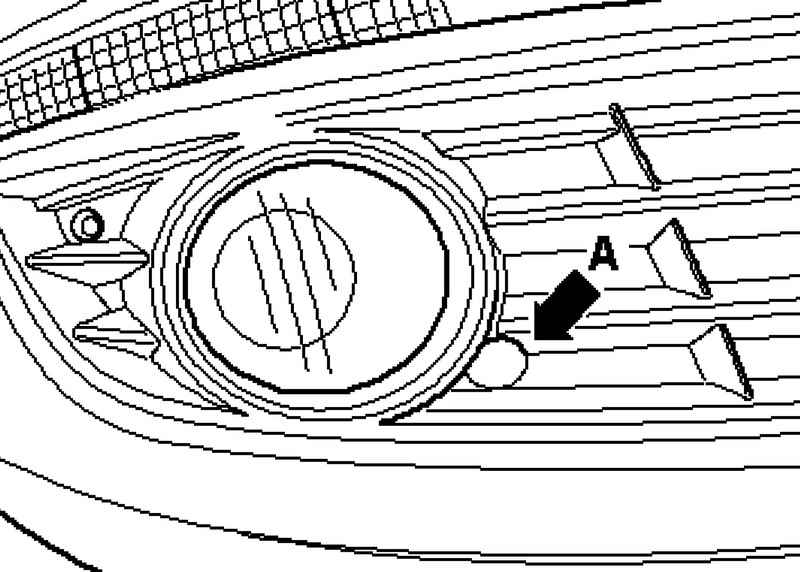

Рис. 7.72. Регулировочные винт противотуманной фары

Для изменения угла наклона покрутите регулировочный винт А. (рис. 7.72).

Боковая регулировка не предусмотрена.

В заключение необходимо проверить и отрегулировать установленные дополнительные фары прочих систем по действующим для них нормам.
