7.3.17. Снятие и установка заднего фонаря в боковине кузова

Задний фонарь в боковине кузова далее разобрать нельзя. Он содержит следующие компоненты:

– лампы заднего фонаря;

– лампы сигналов торможения;

– лампы задних указателей поворотов

Выключите зажигание и все электрические потребители и переведите ключ в положение 0 (предварительный упор).

ПРИМЕЧАНИЕ На рисунках показано снятие и установка на левой стороне. Снятие и установка на правой стороне выполняются аналогично.

ПРИМЕЧАНИЕ Положите ключ зажигания пульта ДУ во время снятия и установки в салон автомобиля во избежание блокировки дверей и самостоятельной активации функций «Coming Home/ Leaving Home (Прибытие домой/ Отбытие из дома)».

Рис. 7.87. Сервисная крышка заднего фонаря

Разблокируйте сервисную крышку 1 в направлении стрелки из боковой облицовки 2 (рис. 7.87).

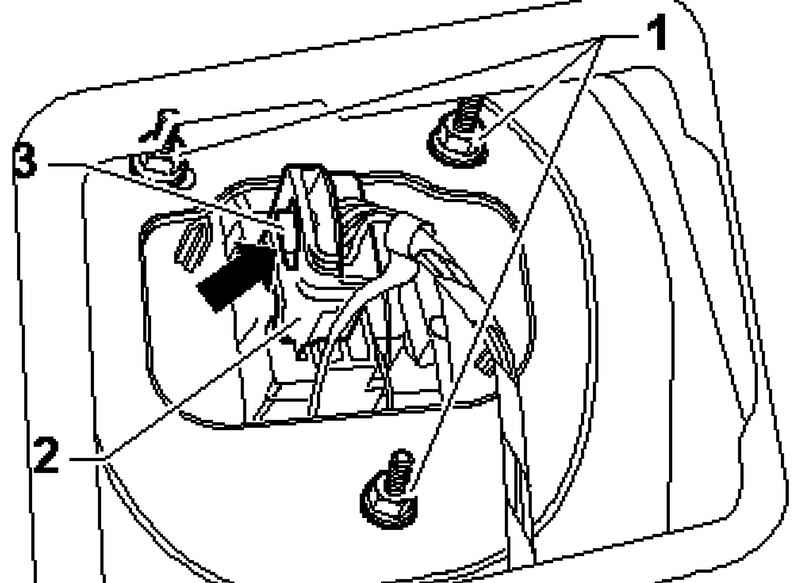

Рис. 7.88. Снятие штекера

Разблокируйте штекер 2 вытягиванием стопорной кнопки 3 в направлении стрелки и снимите штекер с заднего фонаря (рис. 7.88).

Открутите крепежные гайки 1 и извлеките задний фонарь вниз из боковины кузова.

Установка осуществляется в обратной последовательности, при этом необходимо учитывать следующее.

Затяните крепежные гайки 3 с заданным моментом (рис. 7.88).

ПРИМЕЧАНИЕ При подключении штекера 2 заднего фонаря в боковине кузова должен быть «слышим» щелчок.

Штекер установлен правильно, если стопорная кнопка 3 снова утоплена.
