7.3.26. Замена плафона подсветки передней части салона

Снятие

Выключите зажигание и все электрические потребители и переведите ключ в положение 0 (предварительный упор).

Демонтируйте плафон подсветки передней части салона.

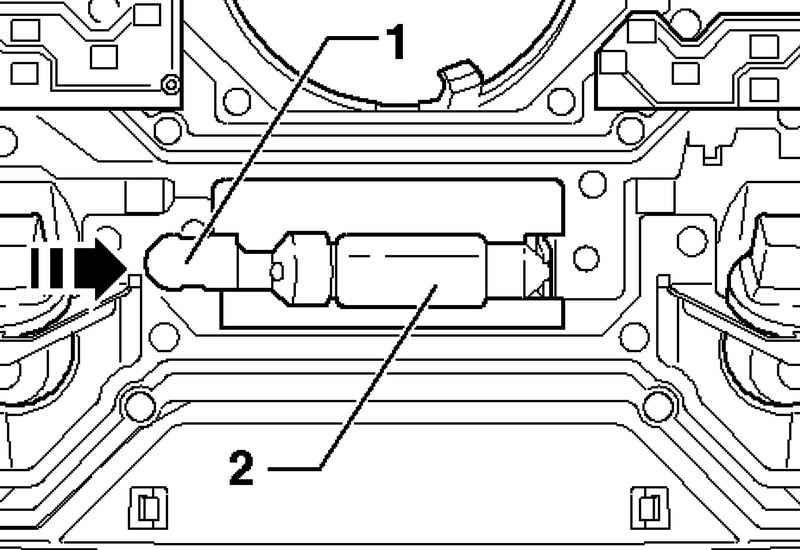

Рис. 7.107. Лампа подсветки передне части салона

Надавите на контактную пластину 1плафона подсветки передней части салона в направлении стрелки и извлеките лампу 2 из патрона вместе с пластиной (рис. 7.107).

Замените лампу Софит (12 В, 10 Вт).

Установка

Установка осуществляется в обратной последовательности.
