7.3.1. Снятие фары

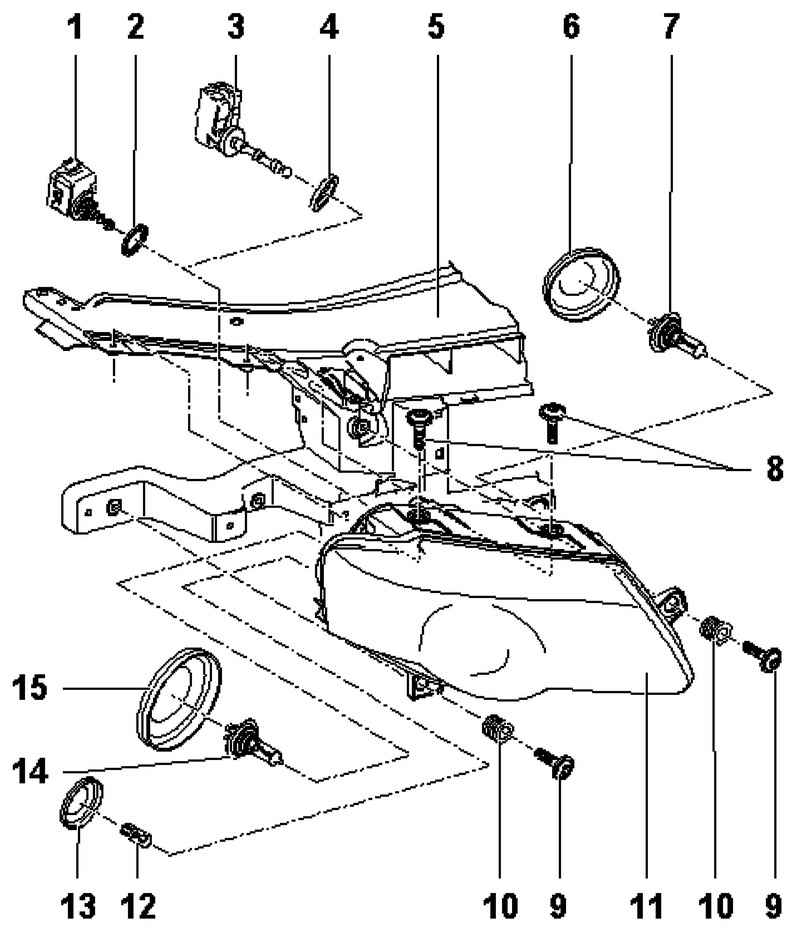

Рис. 7.43. Компоненты фары головного света: 1 – левый сервопривод корректора фар или правый сервопривод корректора фар; 2 – стопорное кольцо; 3 – левый сервопривод корректора фар или правый сервопривод корректора фар; 4 – стопорное кольцо; 5 – вырез кузова; 6 – колпачок; 7 – левая лампа дальнего света или правая лампа дальнего света ; 8 – крепежные болты; 9 – крепежные болты; 10 – регулировочные втулки; 11 – фара; 12 – левая лампа стояночного света или правая лампа стояночного света; 13 – колпачок; 14 – левая лампа ближнего света или правая лампа ближнего света; 15 – колпачок

ПРИМЕЧАНИЕ Отсоединять массу от аккумуляторной батареи не обязательно. На рисунках показано снятие и установка левой фары. Работы по замене левой фары аналогичны работам по замене правой фары. Если фара была демонтирована, то после установки фару необходимо отрегулировать. Если была демонтирована фара с газоразрядными лампами, то после установки необходимо произвести базовую настройку фар.

Выключите зажигание и все электрические потребители и перевести ключ в положение 0 (предварительный упор).

ПРИМЕЧАНИЕ Положите ключ зажигания пульта ДУ во время снятия и установки в салон автомобиля во избежание блокировки дверей и самостоятельной активации функций «Coming Home/ Leaving Home (Прибытие домой/ Отбытие из дома)».

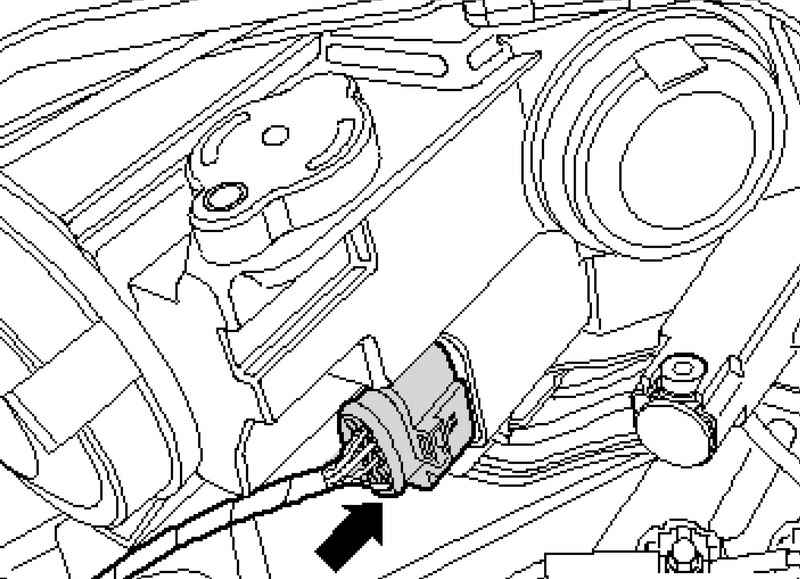

Рис. 7.44. Многоштекерное соединение

Разблокируйте и отсоедините многоштекерное соединение (рис. 7.44).

Снимите решетку радиатора.

Снимите кожух переднего бампера.

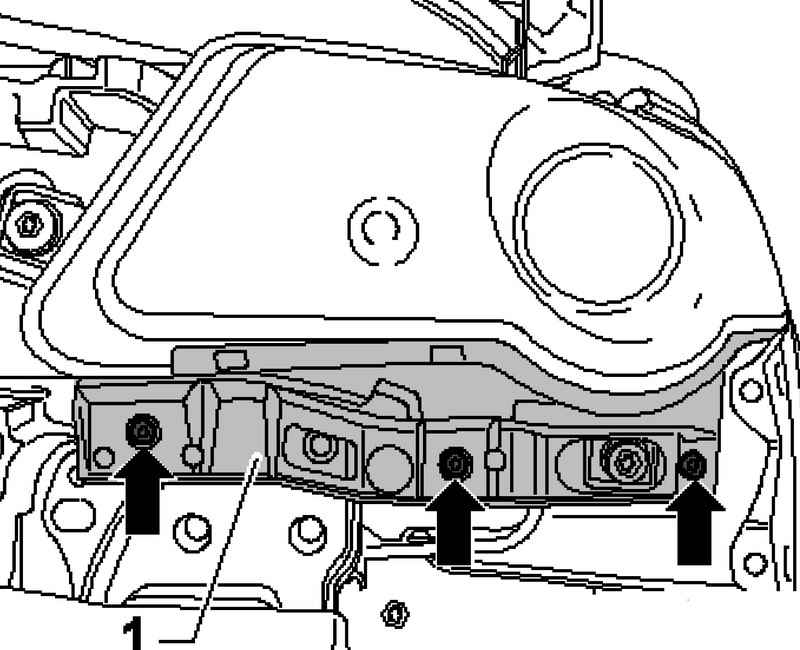

Рис. 7.45. Крепежные болты направляющего профиля

Выкрутите крепежные болты и снимите направляющий профиль 1 (рис. 7.45).

Рис. 7.46. Верхние крепежные болты фары

Выкрутите верхние крепежные болты фары (рис. 7.46).

Рис. 7.47. Нижние крепежные болты фары

Выкрутите нижние крепежные болты фары (рис. 7.47).

Извлеките фару из выреза кузова.
