7.3.7. Снятие и установка сервопривода корректора фар, производитель фар – Hella

ПРИМЕЧАНИЕ На рисунках изображена замена лампы сервопривода корректора на левой фаре. Замена левого сервопривода и правого сервопривода корректора фар осуществляется аналогичным образом.

Снимите фару.

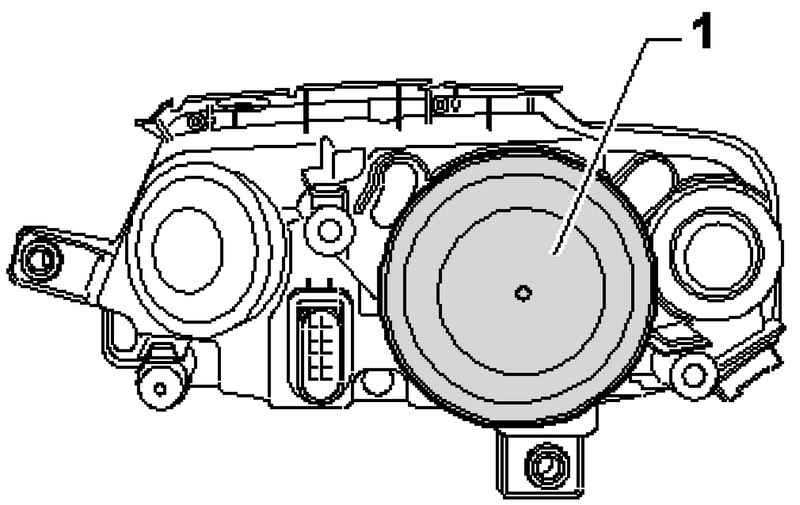

Рис. 7.59. Защитный колпачок

Снимите защитный колпачок 1 (рис. 7.59).

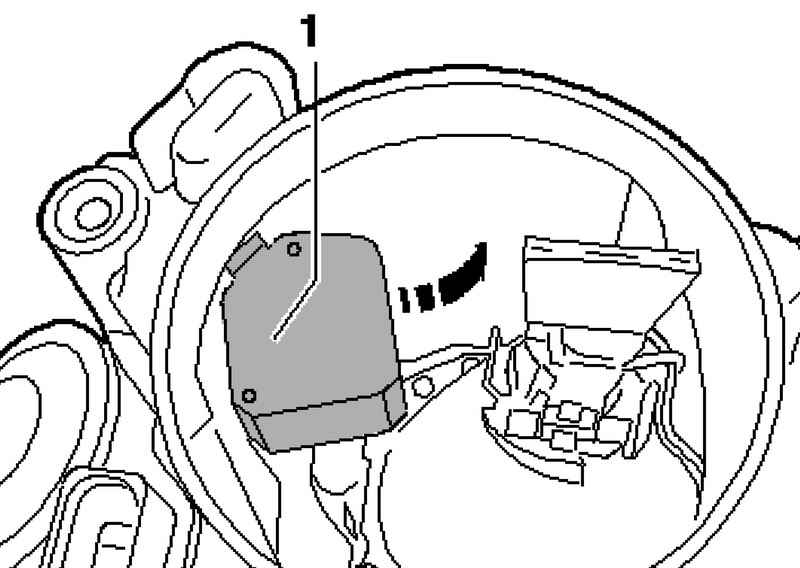

Рис. 7.60. Сервопривод корректора фар

Вращайте сервопривод корректора фар 1 в направлении стрелки и извлеките сервопривод (рис. 7.60).

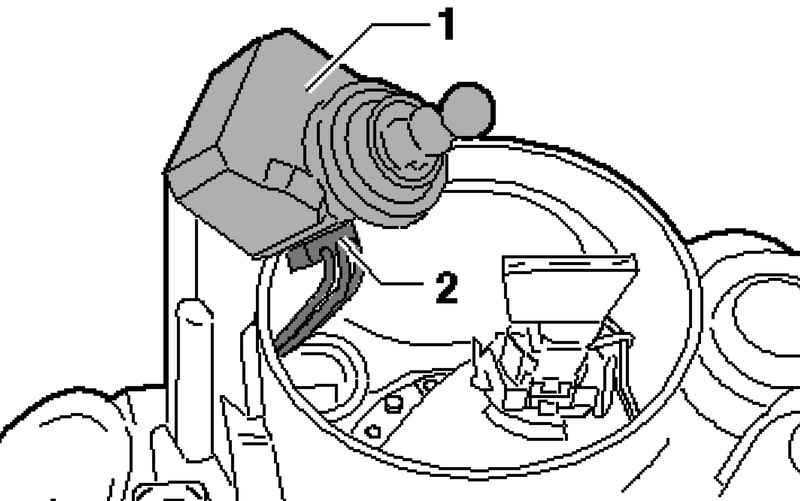

Рис. 7.61. Штекер сервопривода

Отсоедините штекер 2 сервопривода корректора фар 1 (рис. 7.61).

Установка осуществляется в обратной последовательности, при этом необходимо учитывать следующее.

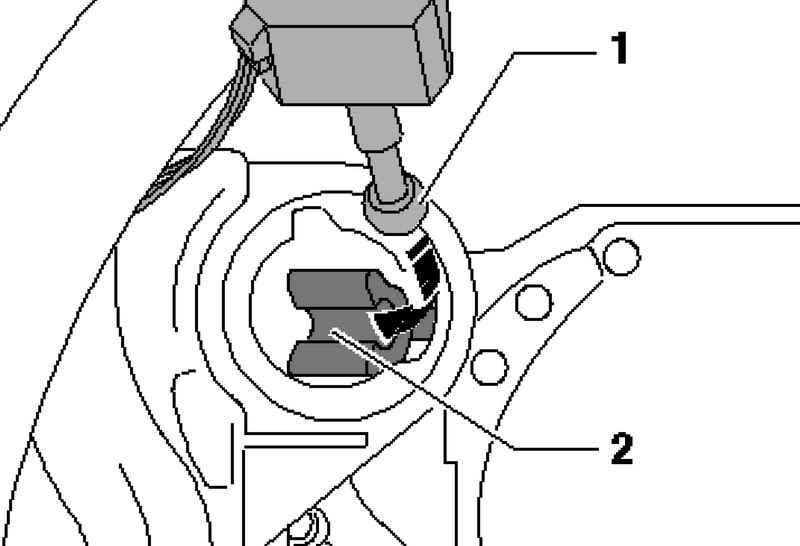

Рис. 7.62. Установка шаровой головки сервопривода в направляющую

Осторожно установите шаровую головку сервопривода корректора фар 1 в направляющую, при этом потяните рефлектор назад (рис. 7.62).

Теперь установите сервопривод в зажим и поверните примерно на 30° по часовой стрелке до фиксации.

ПРИМЕЧАНИЕ При установке обратите внимание на плотную фиксацию колпачка. При попадании внутрь фары воды, фара может быть испорчена.
