7.3.15. Снятие и установка передних фонарей указателя поворота

ПРИМЕЧАНИЕ На рисунках показано снятие и установка левого фонаря указателя поворота. Демонтаж правого фонаря указателя поворота осуществляется в зеркальном отображении.

Выключите зажигание и все электрические потребители и перевести ключ в положение 0 (предварительный упор).

ПРИМЕЧАНИЕ Положите ключ зажигания пульта ДУ во время снятия и установки в салон автомобиля во избежание блокировки дверей и самостоятельной активации функций «Coming Home/ Leaving Home (Прибытие домой/ Отбытие из дома)».

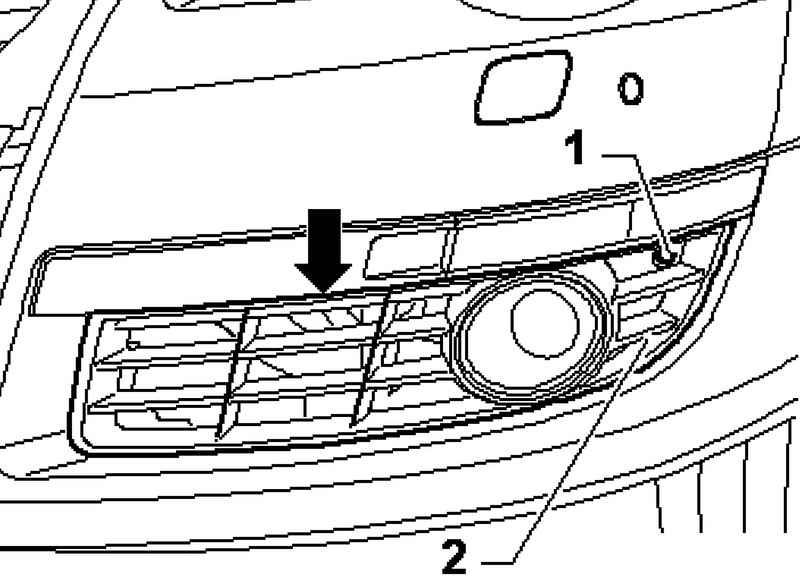

Рис. 7.78. Разблокировка решетки

Выкрутите крепежный болт 1 и разблокируйте решетку 2 из фиксатора кожуха бампера (рис. 7.78).

Выкрутите крепежный болт на нижней стороне фонаря указателя поворота.

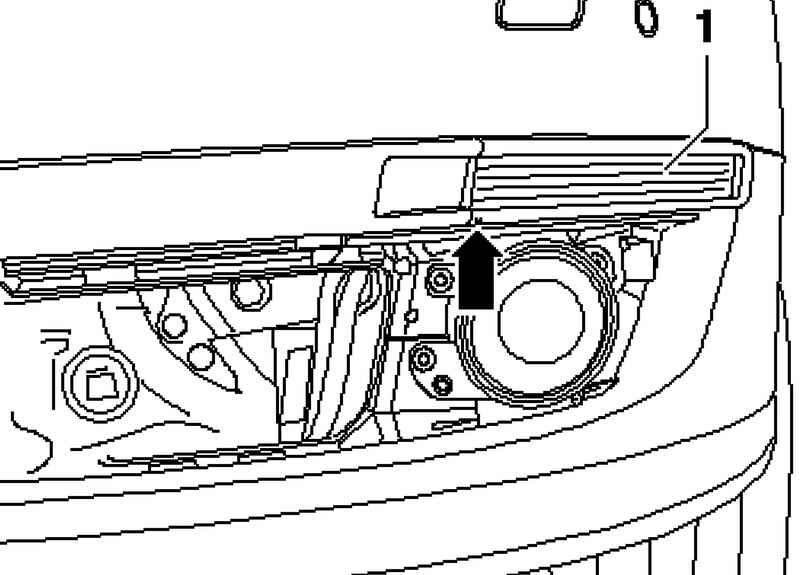

Рис. 7.79. Фонарь указателя поворотов

Извлеките фонарь указателя поворота 1, учитывая длину подсоединенных проводов, из кожуха бампера (рис. 7.79).

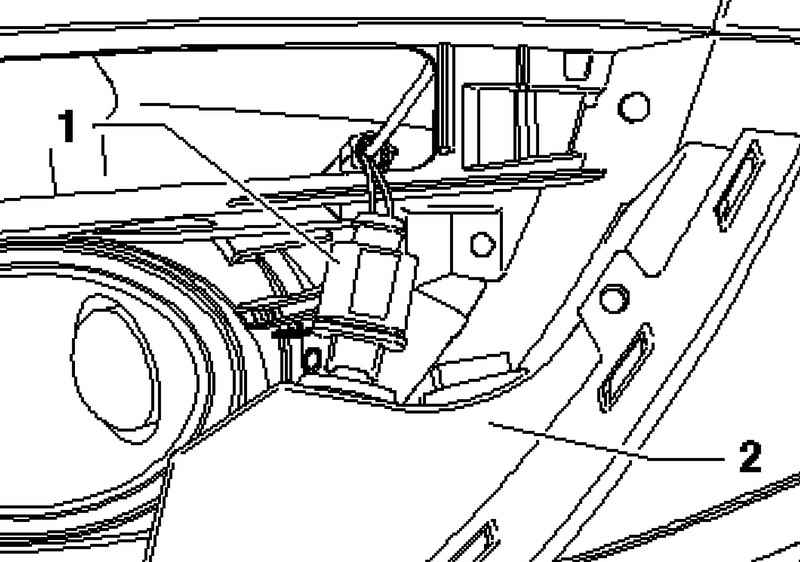

Рис. 7.80. Патрон фонаря указателя поворотов

Разблокируйте и отсоедините штекерное соединение 1 и снимите фонарь указателя поворота 2 вместе с заклипсованной защитной накладкой (рис. 7.80).

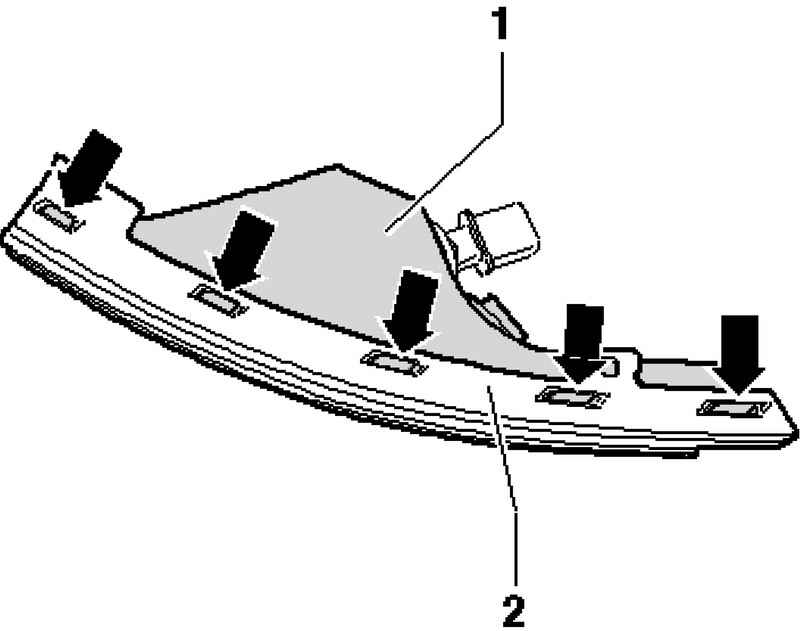

Рис. 7.81. Крепление накладки фонаря указателя поворотов

Разблокируйте с помощью подходящей отвертки фиксаторы и снимите заклипсованную защитную накладку 2 с фонаря указателя поворота 1 (рис. 7.81).

Установка осуществляется в обратной последовательности, при этом необходимо учитывать следующее.

ПРИМЕЧАНИЕ При монтаже защитной накладки следить за правильностью посадки всех фиксаторов.
