7.3.16. Снятие и установка подсветки в боковом зеркале для облегчения посадки

Подсветка в боковом зеркале для облегчения посадки стороны водителя или подсветка в боковом зеркале для облегчения посадки стороны переднего пассажира установлена в корпусе левого или правого бокового зеркала.

ПРИМЕЧАНИЕ Для снятия/ установки подсветки снимать боковое зеркало необязательно. Снятие и установка лампы указателя поворота в правом и левом боковых зеркалах выполняется одинаково, поэтому описание приводится только для одной стороны.

Выключите зажигание и все электрические потребители и перевести ключ в положение 0 (предварительный упор).

ПРИМЕЧАНИЕ Положите ключ зажигания пульта ДУ во время снятия и установки в салон автомобиля во избежание блокировки дверей и самостоятельной активации функций «Coming Home/ Leaving Home (Прибытие домой/ Отбытие из дома)».

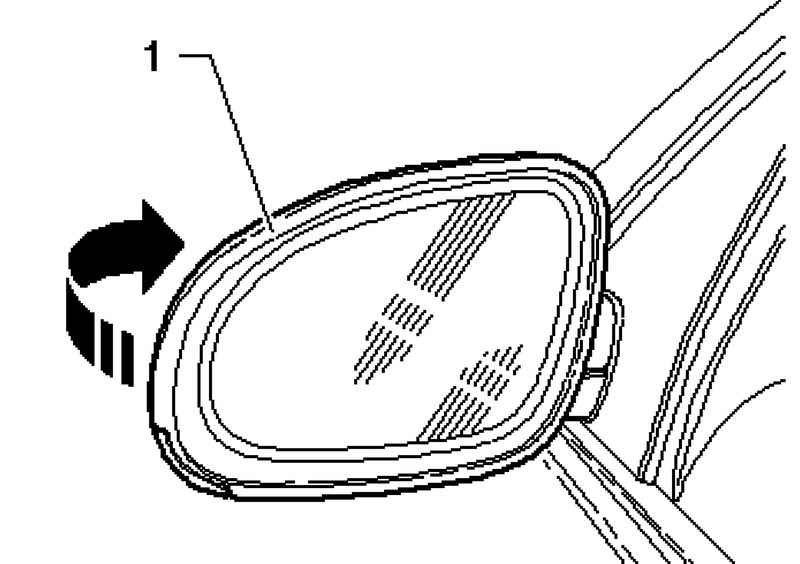

Рис. 7.82. Откидывание бокового зеркала

Откиньте боковое зеркало 1 в направлении стрелки вперед (рис. 7.82).

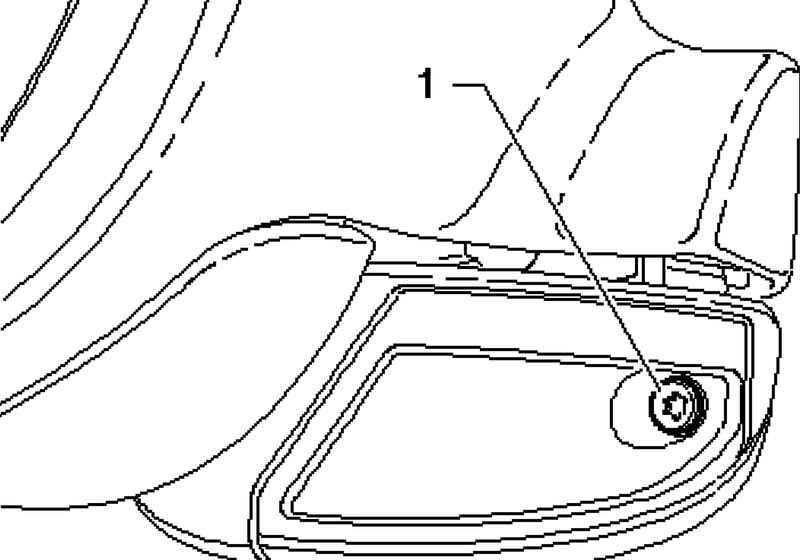

Рис. 7.83. Крепежный болт

Выкрутите крепежный болт 1 (рис. 7.83).

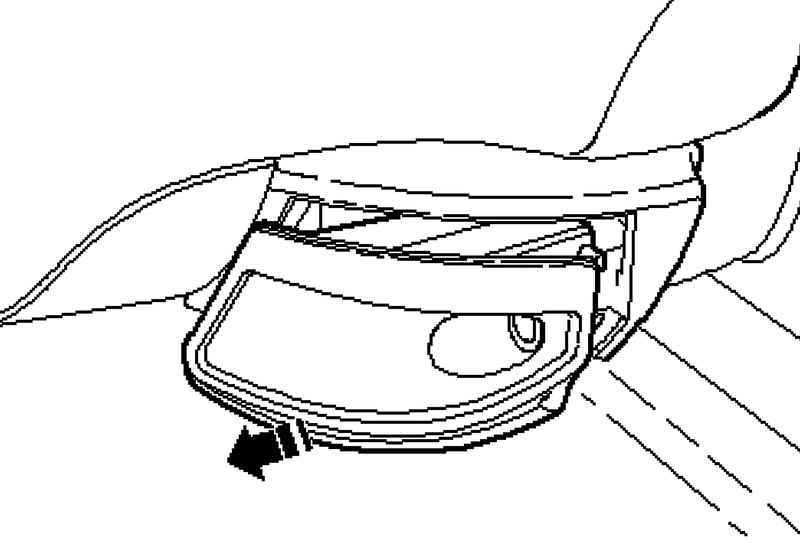

Рис. 7.84. Извлечение подсветки

Разблокируйте и извлеките подсветку из бокового зеркала в направлении стрелки, учитывая длину подсоединенных кабелей (рис. 7.84).

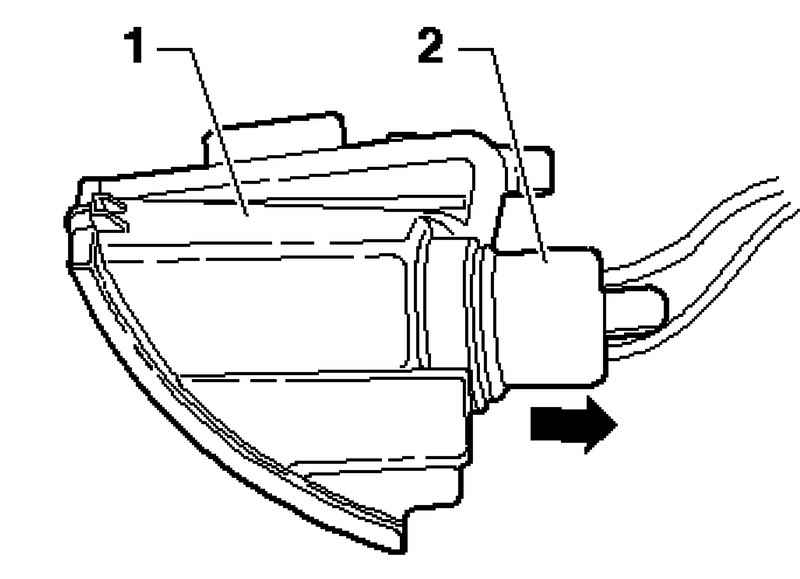

Рис. 7.85. Извлечение патрона из корпуса подсветки

Извлеките патрон 2 в направлении стрелки из корпуса 1 подсветки (рис. 7.85).

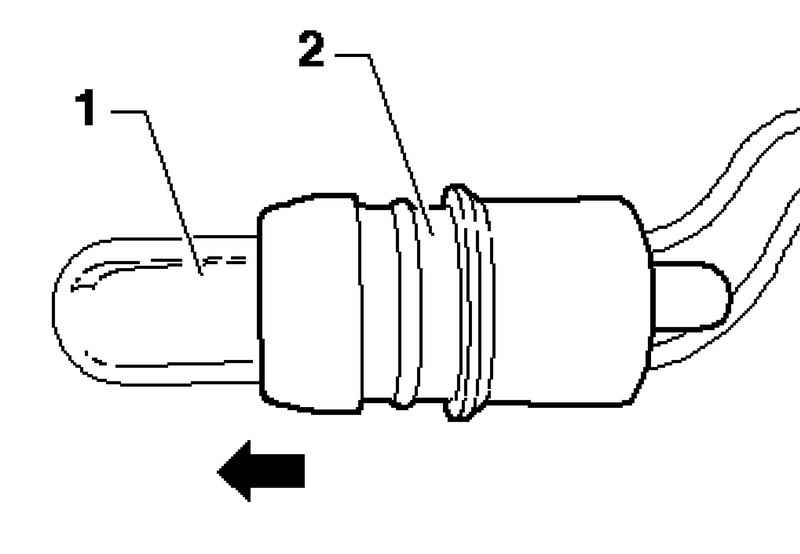

Рис. 7.86. Извлечение лампы

Извлеките лампу 1 в направлении стрелки из патрона 2 (рис. 7.86).

Цокольная лампа 12 В, 6 Вт

Установка осуществляется в обратной последовательности, при этом необходимо учитывать следующее.

ПРИМЕЧАНИЕ После установки провести проверку функционирования боковых зеркал.
