7.3.18. Снятие и установка подсветки номерного знака (седан)

Выключите зажигание и все электрические потребители и переведите ключ в положение 0 (предварительный упор).

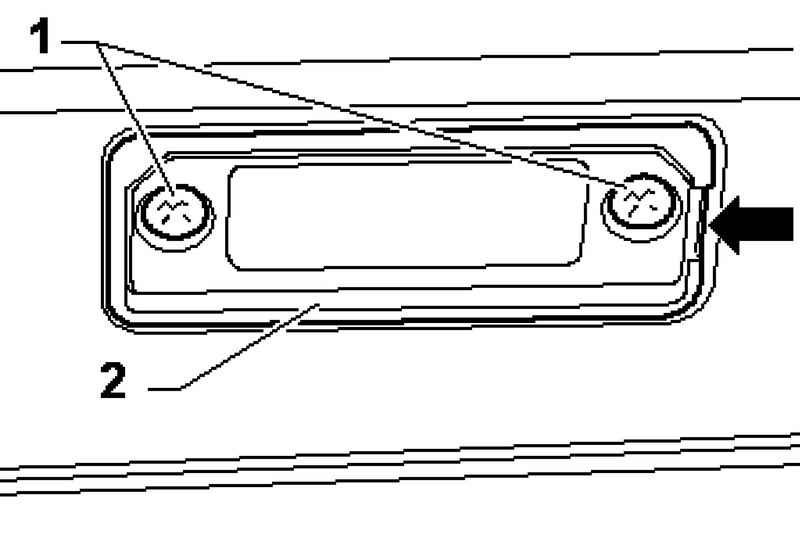

Рис. 7.89. Крепежные болты подсветки номерного знака

Выкрутите крепежные болты 1 из подсветки номерного знака (рис. 7.89).

Осорожно извлеките подсветку номерного знака из гнезда кожуха бампера с помощью подходящей отвертки.

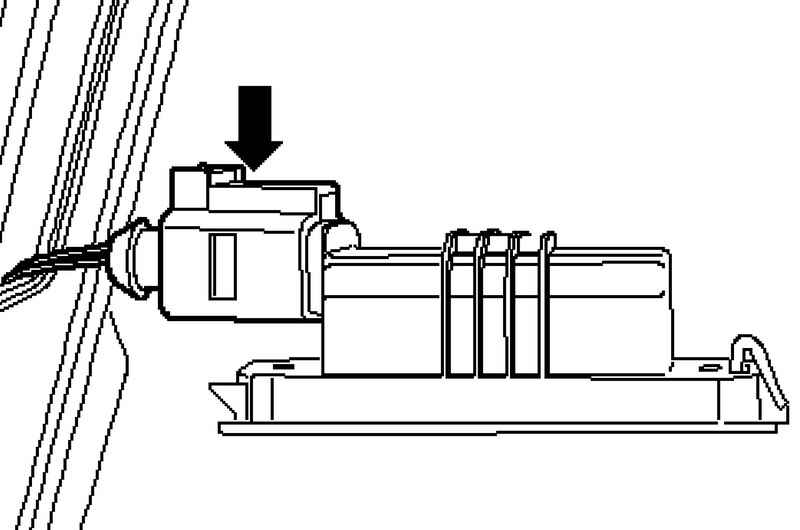

Рис. 7.90. Штекрное соединение подсветки номерного знака

Разблокируйте и отсоедините штекерное соединение (рис. 7.90).

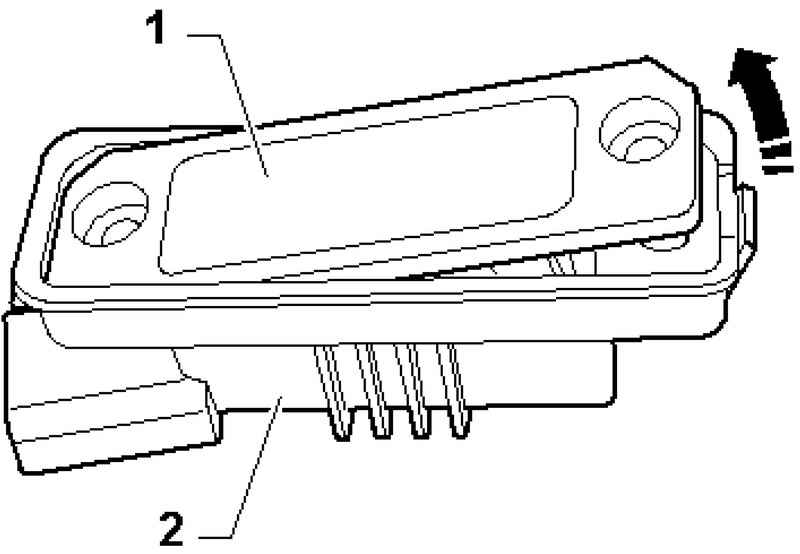

Рис. 7.91. Извлечение рассеивателя

Извлеките рассеиватель 1 с помощью подходящей отвертки в направлении стрелки из корпуса подсветки номерного знака 2 (рис. 7.91).

ПРИМЕЧАНИЕ При извлечении рассеивателя следить за тем, чтобы уплотнение между рассеивателем и корпусом подсветки не было повреждено.

Монтаж осуществляется в обратной последовательности, при этом необходимо учитывать следующее.

При монтаже подсветки номерного знака следить за правильностью посадки уплотнения рассеивателя.
