3.1.29. Масляный поддон
Предупреждение
 При установке масляного
поддона необходимо использовать новую прокладку и герметик при установке масляного
насоса и заднего коренного подшипника.
Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снимите провод массы с аккумулятора. |
| 2. Слейте с двигателя моторное масло, затем
установите на место маслосливную пробку и затяните ее требуемым моментом.
|
| 3. Затяните ручной тормоз, затем поднимите
переднюю часть автомобиля и зафиксируйте на подставках. |
| 4. Снимите приемную выхлопную трубу.
|
| 5. При наличии отсоедините электрический разъем
от датчика уровня моторного масла, установленного в масляном поддоне.
|
| 6. Отвинтите болты и снимите защитную пластину
сцепления. |
| 7. Равномерно и постепенно отвинтите болты крепления
и снимите масляный поддон. Имейте в виду, что на большинстве моделей
отражатель масла масляного поддона можно переместить на значительное
расстояние от блока цилиндров вместе с масляным поддоном, но его нельзя
снять до тех пор, пока не будет снята маслозаборная трубка масляного
насоса. |
| 8. На моделях 1,6, 1,8 и 2,0 л для снятия отражателя
масла необходимо отвинтить кронштейн, крепящий маслозаборную трубку
масляного насоса к блоку цилиндров. Отражатель масла можно снять через
маслозаборную трубку. На моделях С16 NZ2 1,8 и 2,0 л с отражателем
масла отверткой снимите резиновую прокладку. |
| 9. Для снятия маслозаборной трубки масляного
насоса отвинтите болт, крепящий кронштейн к блоку цилиндров и два
болта, крепящие конец маслозаборной трубки к масляному насосу. Снимите
уплотни тельное кольцо круглого сечения.
|
| 10. Очистите сопрягаемые поверхности блока цилиндров,
отражателя масла и масляного поддона от следов старой прокладки и
герметика.
|
|
Установка

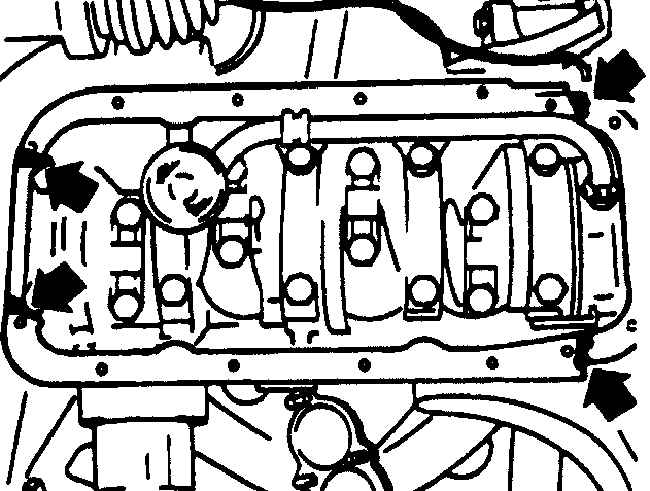

Места нанесения герметика на сопрягаемые поверхности
масляного насоса и задней крышки коренного подшипника

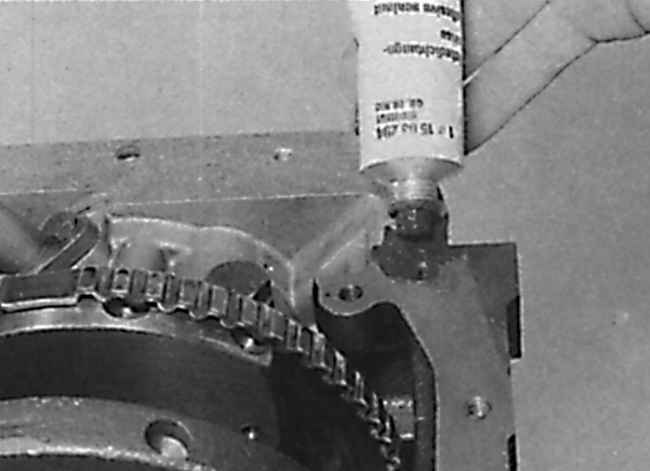

Нанесение слоя герметика на сопрягаемую поверхность
масляного насоса и блока цилиндров двигателя на двигателе 2,0 л

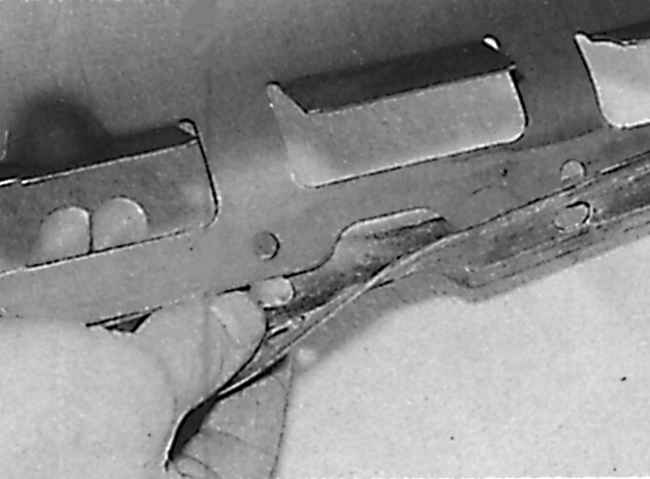

Установка новой резиновой прокладки на отражатель масла
на двигателе 2,0 л

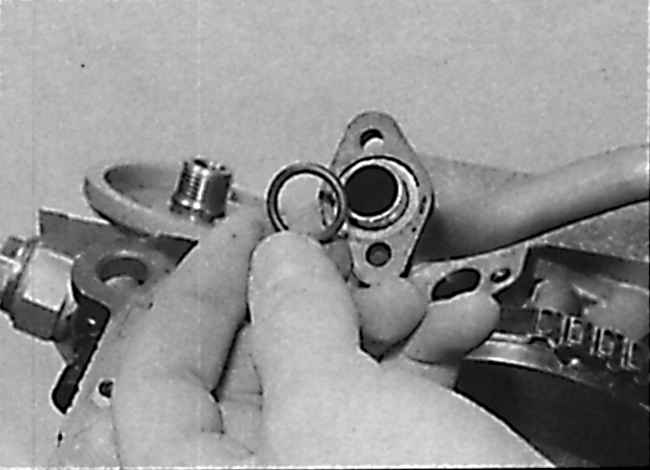

Установка нового уплотнительного кольца круглого сечения
на маслозаборную трубку

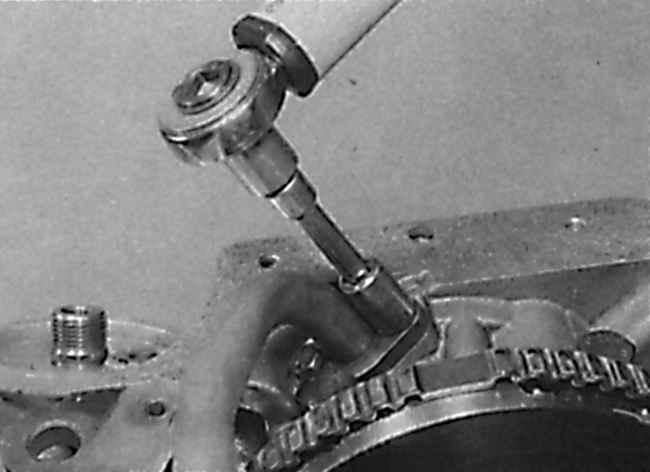

Затягивание болтов крепления маслозаборной трубки на
двигателе 2,0 л

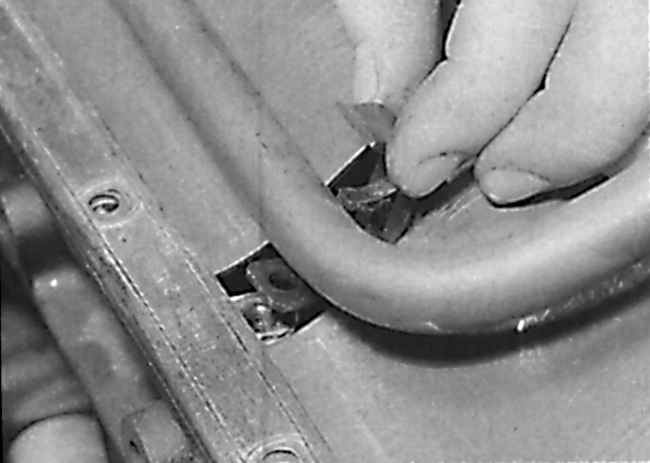

Установка кронштейна крепления маслозаборной трубки
на двигателе 2,0 л

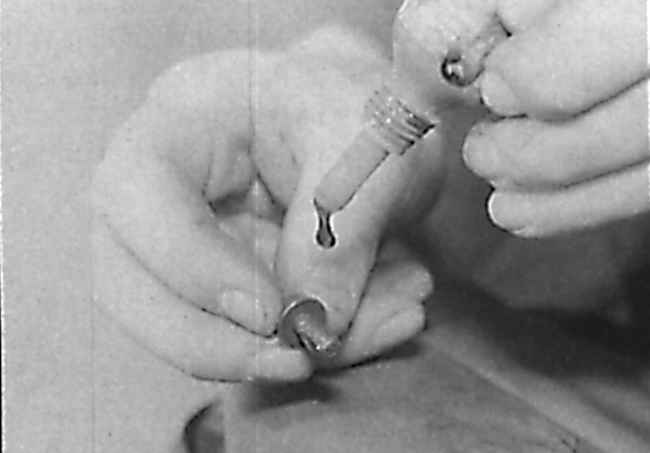

Нанесение на резьбу болтов крепления масляного поддона
средства, препятствующего их отвинчиванию

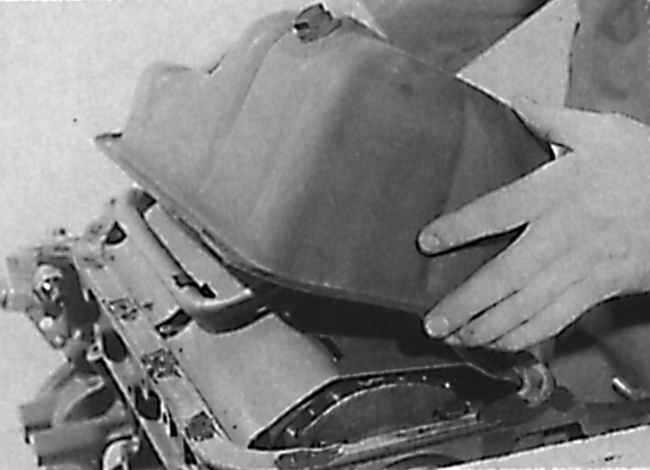

Установка масляного поддона на двигатель 2,0 л
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Нанесите тонкий слой герметика Opel № 90485251
на сопрягаемые поверхности между масляным насосом и блоком цилиндров
и между задней крышкой коренного подшипника и блоком цилиндров (см.
рис. Места нанесения герметика на сопрягаемые
поверхности масляного насоса и задней крышки коренного подшипника
, Нанесение слоя гермети ка на сопрягаемую
поверхность масляного насоса и блока цилиндров двигателя на двигателе
2,0 л). |
| 2. На моделях С16 NZ2 1,8 и 2,0 л установите
новую резиновую прокладку по периметру отражателя масла (см. рис.
Установка новой резиновой прокладки на отражатель масла
на двигателе 2,0 л ). |
| 3. На моделях 1,6, 1,8 и 2,0 л установите отражатель
масла в блоке цилиндров, перемещая его через заборную трубку масляного
насоса.
|
| 4. Если маслозаборная трубка снималась, установите
ее на масляный насос с новым уплотнительным кольцом круглого сечения
и закрепите болтами, затянув их требуемым моментом (см. рис. Установка
нового уплотнительного кольца круглого сечения на маслозаборную трубку,
Затягивание болтов крепления маслозаборной трубки на двигателе
2,0 л). |
| 5. При наличии, установите кронштейн
крепления маслозаборной трубки к блоку цилиндров (см. рис.
Установка кронштейна крепления маслозаборной трубки на двигателе 2,0
л). |
| 6. Нанесите на резьбу болтов крепления масляного
поддона средство, препятству ющее их отвинчиванию (Opel № 90167347),
затем установите масляный поддон и закрепите болтами, затянув их требуемым
моментом (см. рис. Нанесение на резьбу болтов крепления масляного
поддона средства, препятствующего их отвинчиванию, Установка
масляного поддона на двигатель 2,0 л). |
| 7. Если двигатель установлен в автомоби ле,
дальнейшая установка производится в последовательности, обратной снятию.
Залейте в двигатель моторное масло.
|
|
|
