3.1.10. Замена опор двигателя и коробки передач
Предупреждение
 При установке необходимо
использовать новые болты крепления левого и правого кронштейна к кузову.
Силовой агрегат крепится в моторном отсеке на трех опорах, две из которых закреплены
на коробке передач и одна на двигателе.

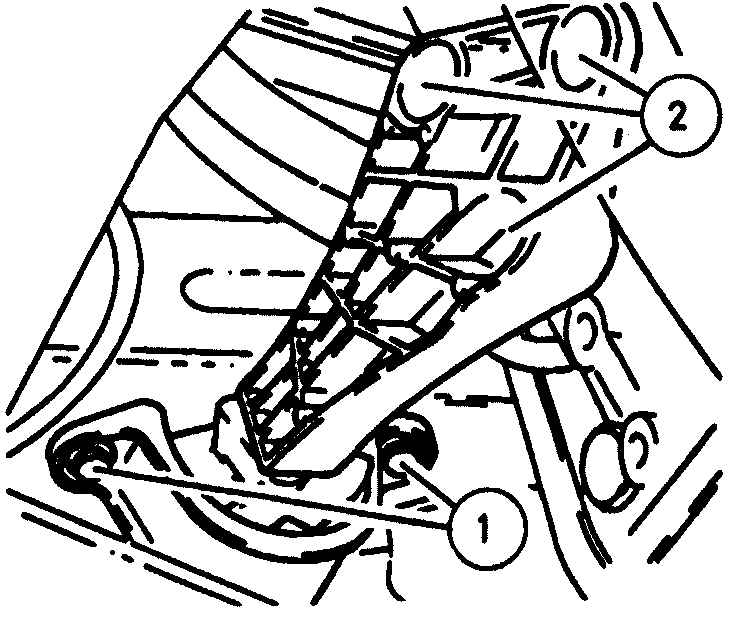

Расположение болтов крепления правой опоры силового
агрегата
|
|
1 – болты крепления к кузову;
2 – болты крепления к блоку цилиндров
|

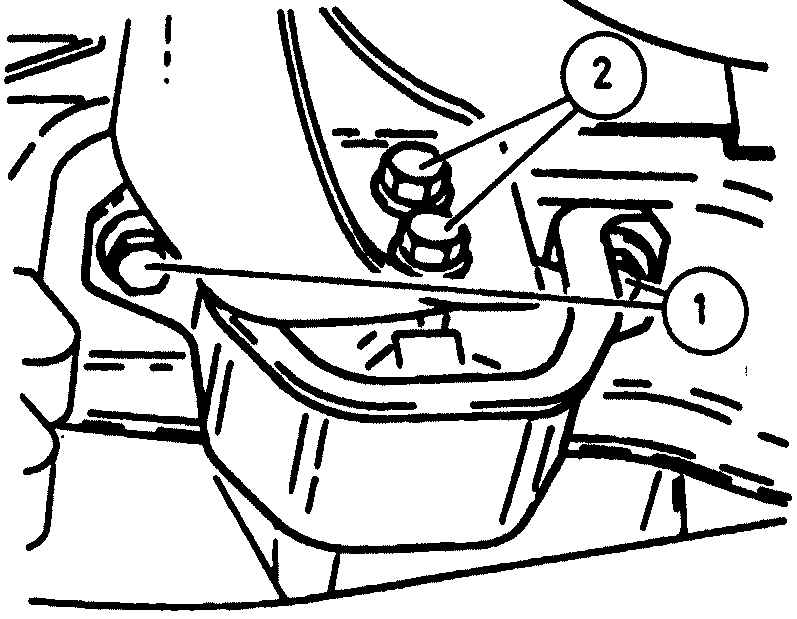

Расположение болтов крепления левой опоры силового
агрегата
|
|
1 – болты крепления к кузову;
2 – болты крепления кронштейна к блоку
|
Правая опора
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Затяните ручной тормоз, затем поднимите переднюю
часть автомобиля и установите на подставках. |
| 2. Зацепите двигатель захватами грузоподъ емного
механизма и приподнимите настолько, чтобы вес двигателя воспринимался
грузоподъемным механизмом. |
| 3. Работая под автомобилем, отвинтите болты
крепления опоры от блока цилиндров и кузова. Извлеките правую опору
силового агрегата из-под автомобиля (см. рис. Расположение болтов
крепления правой опоры силового агрегата). |
| 4. Отвинтите блок крепления от кронштейна.
|
| 5. Установите новый блок крепления на кронштейн
и закрепите болтами, затянув их требуемым моментом. |
| 6. Установите правую опору силового агрегата
на блок цилиндров и закрепите болтами, затянув их требуемым моментом.
|
| 7. Закрепите правую опору силового агрегата
к кузову новыми болтами, затянув их требуемым моментом. |
| 8. Отсоедините захваты грузоподъемного механизма
от двигателя. |
| 9. Опустите автомобиль на землю. |
|
Левая опора
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Затяните ручной тормоз, затем поднимите переднюю
часть автомобиля и установите на подставках. |
| 2. Зацепите двигатель захватами грузоподъ емного
механизма и приподнимите настолько, чтобы вес двигателя восприни мался
грузоподъемным механизмом. |
| 3. Работая под автомобилем, отвинтите блок крепления
от кронштейна и кузова (см. рис. Расположение
болтов крепления левой опоры силового агрегата). |
| 4. Используя метчик М10х1,25, очистите резьбу
в отверстиях кузова для крепления левой опоры силового агрегата. |
| 5. Установите новый блок крепления на кронштейн
и закрепите болтами, затянув их требуемым моментом. |
| 6. Закрепите левую опору силового агрегата к
кузову и затяните болты требуемым моментом. |
| 7. Отсоедините захваты грузоподъемного механизма
от двигателя. |
| 8. Опустите автомобиль на землю. |
|
Задняя опора
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Затяните ручной тормоз, затем поднимите
переднюю часть автомобиля и установите на подставках. |
| 2. Зацепите двигатель захватами грузоподъ емного
механизма и приподнимите настолько, чтобы вес двигателя восприни мался
грузоподъемным механизмом. |
| 3. Работая под автомобилем, отвинтите заднюю
опору от нижней рамы и кронштейна.
|
| 4. Установите новый блок крепления на нижнюю
раму и кронштейн и закрепите болтами, затянув их требуемым моментом.
|
| 5. Отсоедините захваты грузоподъемного механизма
от двигателя.
|
| 6. Опустите автомобиль на землю. |
|
|
