3.1.25. Гидравлические толкатели клапанов

На двигателях с большим сроком эксплуатации возможно загрязнения попали внутрь гидравлического клапана, поэтому рекомендуется каждый раз при разборке головки блока цилиндров разбирать и очищать гидравлические толкатели. Запасные части к гидравлическим толкателям не поступают в продажу, поэтому при выходе из строя любой детали толкателя необходимо заменить гидравлический толкатель в сборе.

Детали гидравлического толкателя

1 – подшипник;
2 – плунжер;
3 – шарик;
4 – маленькая пружина;
5 – крышка;
6 – большая пружина;
7 – цилиндр

Установка шарика (1) в гнездо (2) в основании плунжера

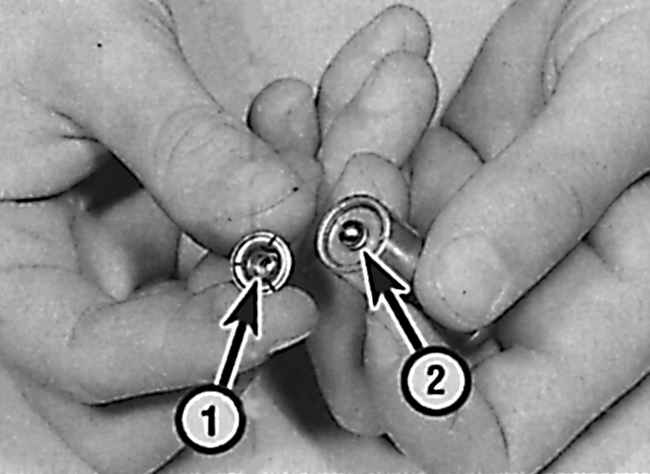

Расположение маленькой пружины (1) в крышке и шарика (2) в гнезде плунжера

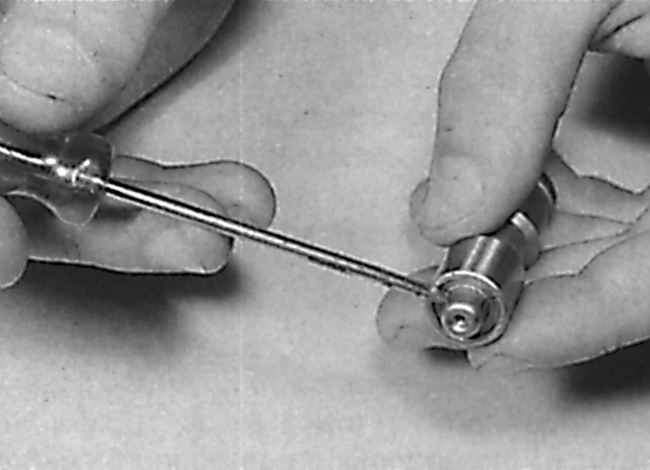

Использование отвертки для установки крышки в канавке плунжера

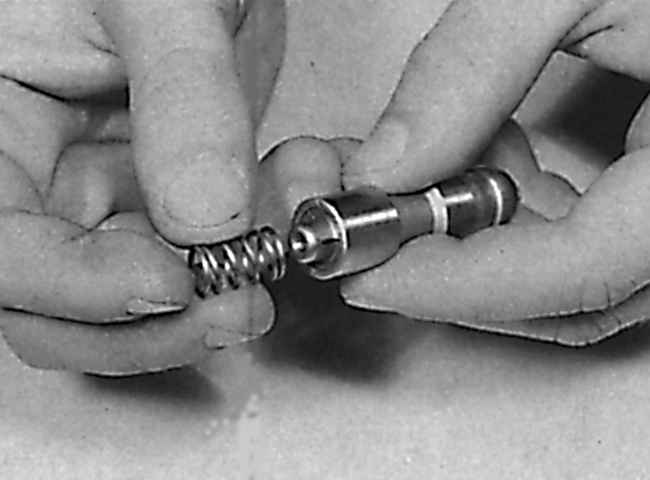

Установка большой пружины на крышку плунжера

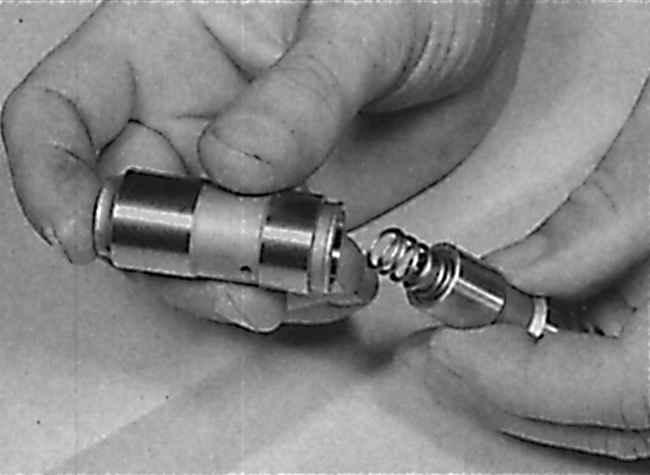

Установка плунжера с пружиной в цилиндр гидравлического толкателя

Установка подшипника

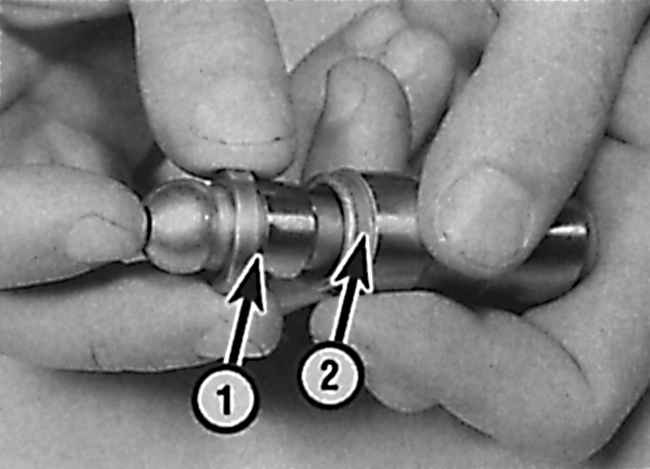

При установке подшипника (1) он должен четко зафиксироваться в канавке цилиндра толкателя (2).

ПОРЯДОК ВЫПОЛНЕНИЯ

1. После разборки головки блока цилиндров проверьте состояние гнезд толкателей в головке. Если гнезда толкателей изношены, замените головку блока цилиндров. Также проверьте состояние отверстий в головке блока цилиндров для подачи масла к гидравлическим толкателям.

2. Последовательно, начиная с толкателя клапана первого цилиндра, соблюдая осторожность, снимите подшипник с верхней части цилиндра гидравлического толкателя. Извлеките из цилиндра гидравлического толкателя плунжер и пружину.

3. Лезвием маленькой отвертки, соблюдая осторожность, снимите крышку с основания плунжера и извлеките пружину и шарик.

4. Очистите детали гидравлического толкателя керосином или растворителем и протрите или высушите детали толкателя. Проверьте состояние пружин и при наличии повреждений или деформации замените гидравлический толкатель в сборе.

5. Смажьте детали гидравлического толкателя чистым моторным маслом и соберите толкатель.

6. Переверните плунжер и вставьте шарик в отверстие в основании плунжера (см. рис. Установка шарика в гнездо в основании плунжера).

7. Установите маленькую пружину в крышку плунжера, затем, соблюдая осторожность, установите крышку с пружиной. Проверьте, что пружина поджимает шарик. Используя лезвие отвертки, вдавите крышку в канавку плунжера (см. рис. Расположение маленькой пружины (1) в крышке и шарика (2) в гнезде плунжера, Использование отвертки для установки крышки в канавке плунжера).

8. Установите большую пружину на крышку плунжера (см. рис. Установка большой пружины на крышку плунжера).

9. Вставьте плунжер с пружиной в цилиндр толкателя (см. рис. Установка плунжера с пружиной в цилиндр гидравлического толкателя).

10. Установите подшипник на верхнюю часть плунжера и, соблюдая осторожность, руками сожмите плунжер до четкой фиксации подшипника в канавке цилиндра толкателя (см. рис. Установка подшипника).
