3.1.23. Ремонт головки блока цилиндров

Предупреждение

При разборке головки блока цилиндров необходимо использовать специальное приспособление для сжатия клапанных пружин. При сборке головки блока цилиндров необходимо использовать новые маслоотражательные колпачки.

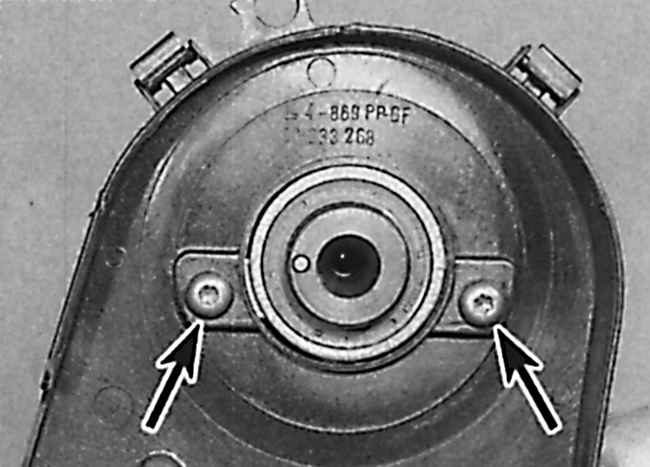

Расположение болтов крепления заднего кожуха зубчатого ремня на двигателе 1,8 л

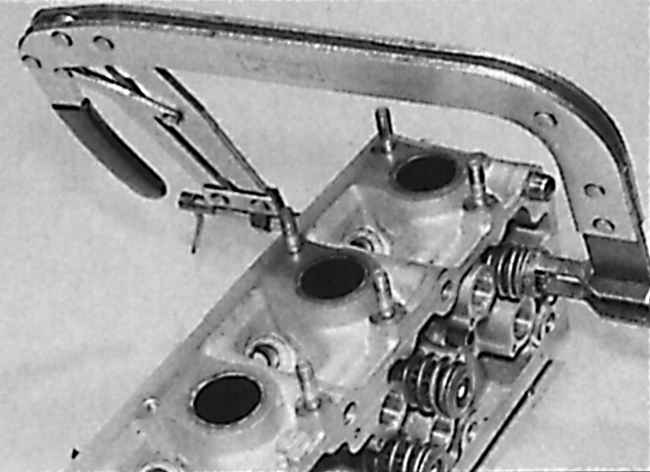

Использование специального приспособления для сжатия пружины выпускного клапана первого цилиндра на двигателе 2,0 л

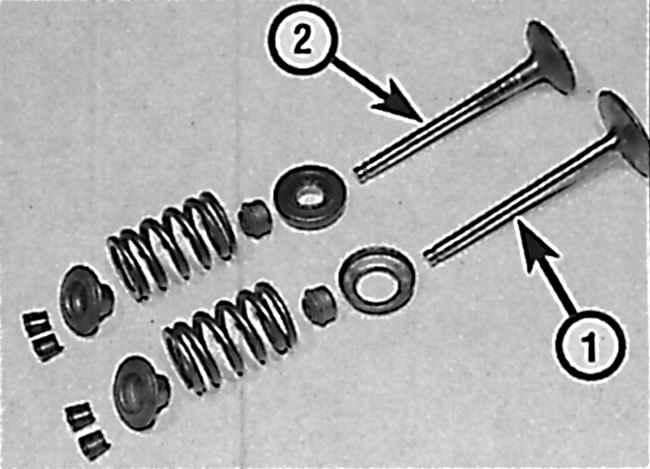

Элементы впускного (1) и выпускного (2) клапанов

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите головку блока цилиндров и очистите ее от грязи.

2. Снимите кожух термостата, а на моделях 1,4 и 1,6 л снимите сам термостат. Снимите с головки блока цилиндров коллекторы. Вывинтите свечи зажигания.

3. Снимите коромысла, колодки осевого давления и гидравлические толкатели из головки блока цилиндров. Используя приспособление для сжатия пружины клапана, сожмите каждую пружину и снимите сухари с торца клапана. Снимите приспособление для сжатия пружины и извлеките тарелку и пружину. Плоскогуб цами, соблюдая осторожность, извлеките маслоотражательный колпачок со штока клапана. Извлеките нижнюю тарелку пружины.

4. Когда пружина клапана сжата и чашка пружины не снимается с сухарей, необходимо ударить молотком через деревянный брусок по чашке пружины, что приведет к освобождению сухарей.

5. Извлеките клапан через камеру сгорания. Каждый клапан храните в отдельном полиэтиленовом пакете вместе с тарелкой пружины, пружиной, гнездом пружины и сухарями для дальнейшей установки их на свои места.
