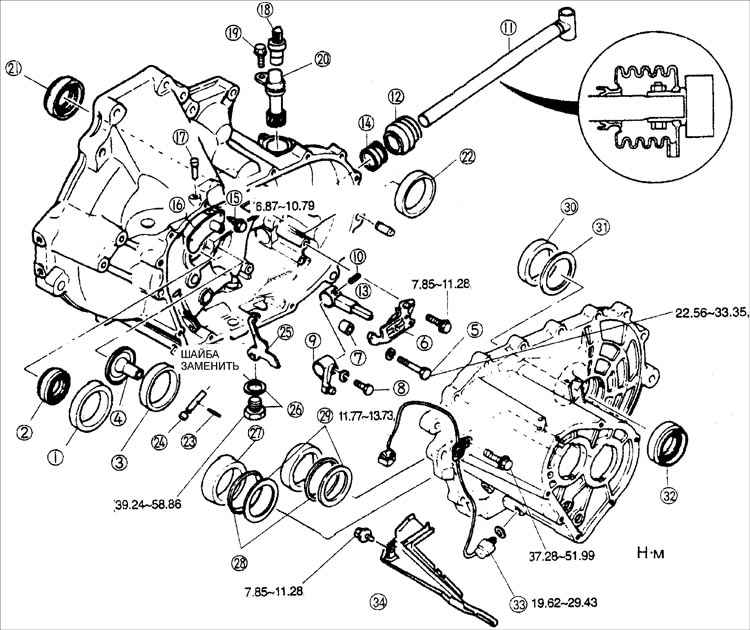

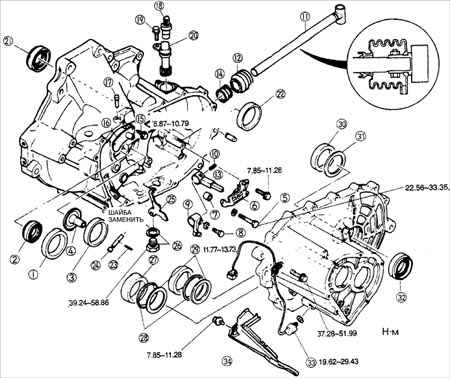

9.8. Разборка узлов картера сцепления и картера коробки передачУзлы картера сцепления и картера коробки передач
1 – наружное кольцо подшипника;
2 – масляное уплотнение;
3 – наружное кольцо подшипника;
4 – воронка;
5 – болт;
6 – направляющая пластина;
7 – трубка;
8 – болт;
9 – поводок избирателя;
10 – цилиндрический штифт;
11 – тяга управления переключением передач;
12 – чехол;
13 – избиратель;
14 – масляное уплотнение;
15 – болт;
16 – крышка сапуна;
17 – сапун; |
18 – датчик скорости;
19 – болт;
20 – ведомая шестерня спидометра;
21 – масляное уплотнение;
22 – наружное кольцо подшипника;
23 – цилиндрический штифт;
24 – вал рычага заднего хода;
25 – рычаг заднего хода;
26 – сливная пробка и шайба;
27 – наружное кольцо подшипника;
28 – диафрагменная пружина;
29 – регулировочная прокладка;
30 – наружное кольцо подшипника;
31 – регулировочная прокладка;
32 – масляное уплотнение;
33 – выключатель фонаря заднего хода;
34 – смазочный канал. |
Предупреждение
 Без необходимости не снимайте
масляное уплотнение.
Снимите узлы картера сцепления и картера коробки передач в последовательности,
приведенной на рисунке.

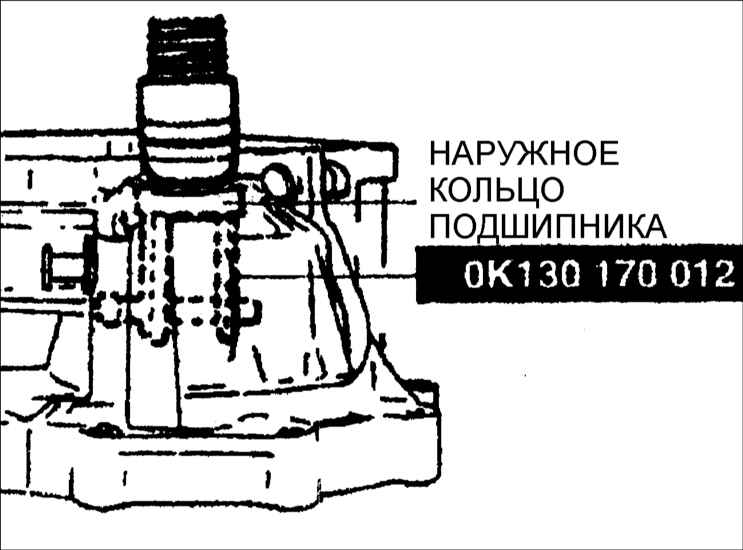

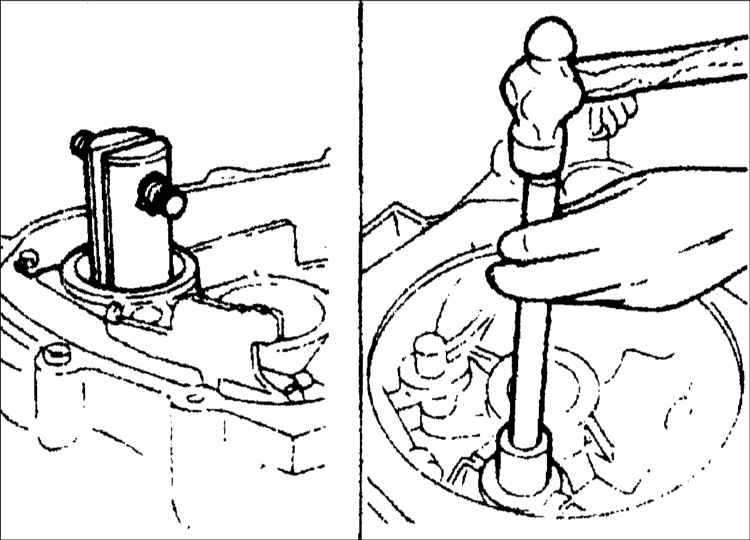

Наружное кольцо подшипника первичного вала
| ПОРЯДОК ВЫПОЛНЕНИЯ |
 |
При помощи специального
приспособления снимите наружное кольцо подшипника. |
|

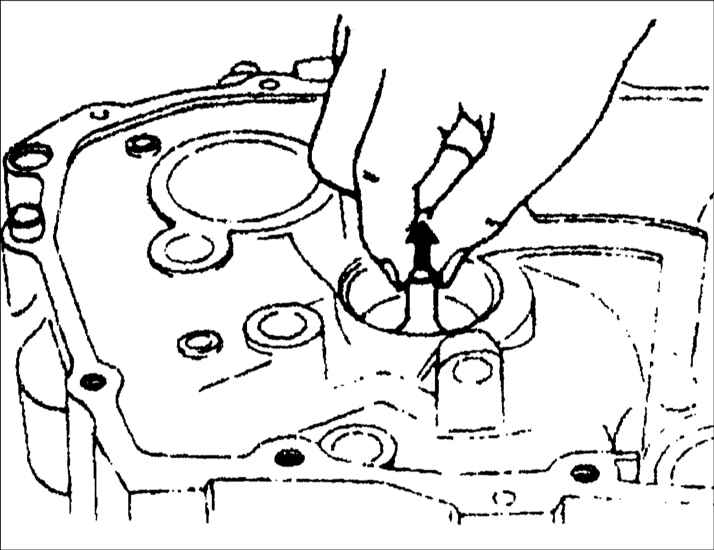

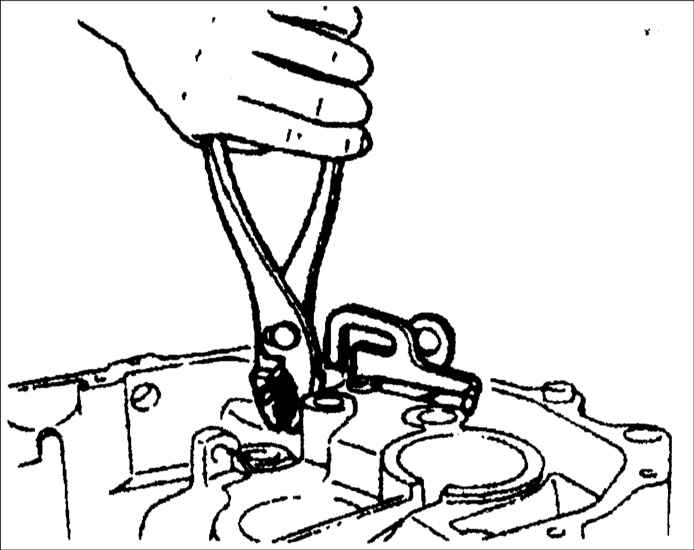

Вал рычага заднего хода
| ПОРЯДОК ВЫПОЛНЕНИЯ |
 |
Оберните вал рычага заднего
хода тряпкой и снимите вал при помощи плоскогубцев. |
|

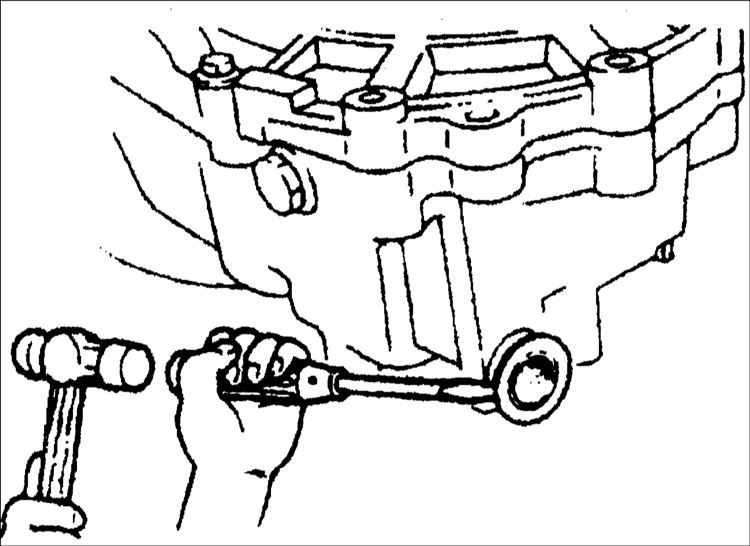

Масляное уплотнение тяги управления переключением передач
| ПОРЯДОК ВЫПОЛНЕНИЯ |
 |
Отверткой и молотком снимите
уплотнительное кольцо штока переключения передач. |
|
Воронка и наружное кольца подшипника вторичного вала
Предупреждение
При необходимости при помощи
отвертки снимите наружное кольцо подшипника.
Вставьте отвертку между
картером сцепления и наружным кольцом подшипника и освободите наружное кольцо
подшипника.
| ПОРЯДОК ВЫПОЛНЕНИЯ |
 |
Снимите наружное кольцо
подшипника, подняв воронку вместе с кольцом. |
|

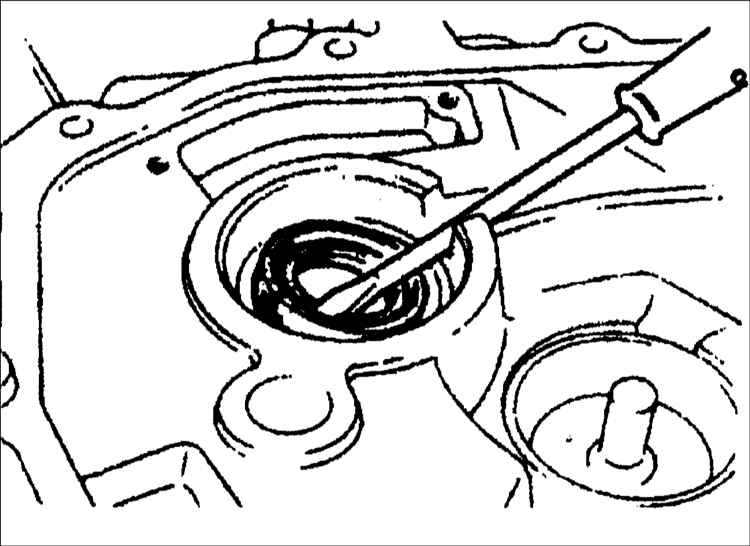

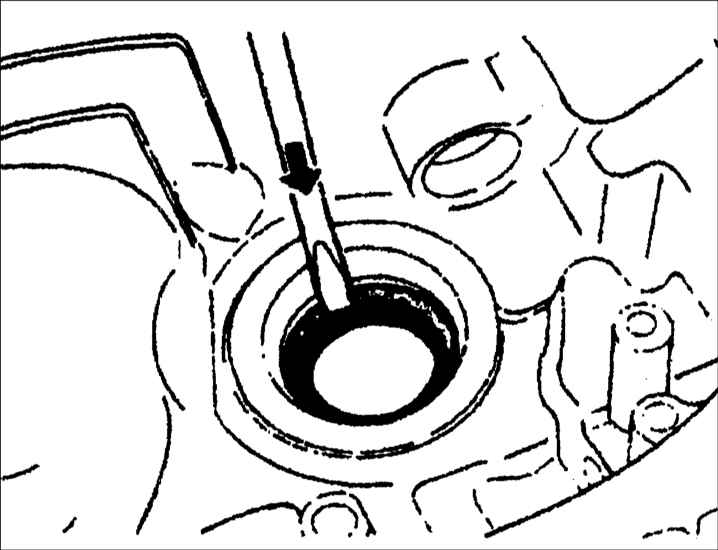

Масляное уплотнение первичного вала
Предупреждение
Не допускайте повреждения
картера сцепления.
| ПОРЯДОК ВЫПОЛНЕНИЯ |
 |
При помощи отвертки снимите
масляное уплотнение первичного вала. |
|
Масляное уплотнение дифференциала
| ПОРЯДОК ВЫПОЛНЕНИЯ |
 |
При помощи отвертки снимите
масляное уплотнение дифференциала. |
|
Наружное кольцо подшипника дифференциала
| ПОРЯДОК ВЫПОЛНЕНИЯ |
 |

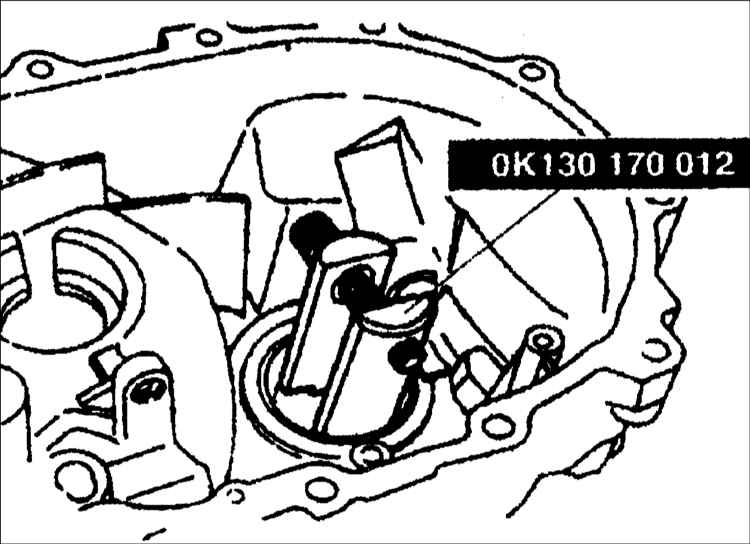

1. Установите специальное
приспособление ОК130 170 012 на наружное кольцо подшипника. |
| 2. При помощи подходящей
трубы снимите наружное кольцо подшипника. |
|
Наружное кольцо подшипника и регулировочная прокладка дифференциала
| ПОРЯДОК ВЫПОЛНЕНИЯ |
 |
1. Установите специальное
приспособление ОК130 170 012 на наружное кольцо подшипника. |
| 2. Снимите наружное
кольцо подшипника и регулировочную прокладку. |
|

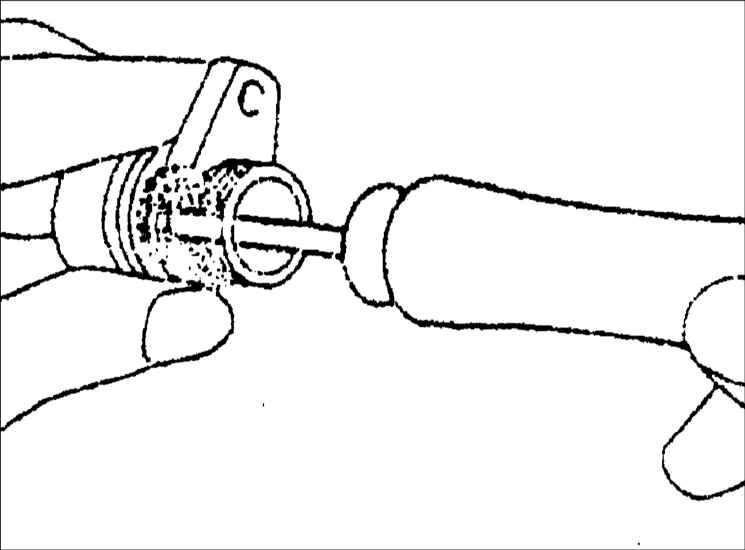

Масляное уплотнение картера механизма привода спидометра
| ПОРЯДОК ВЫПОЛНЕНИЯ |
 |
Снимите масляное уплотнение,
как показано на рисунке. |
| |
|

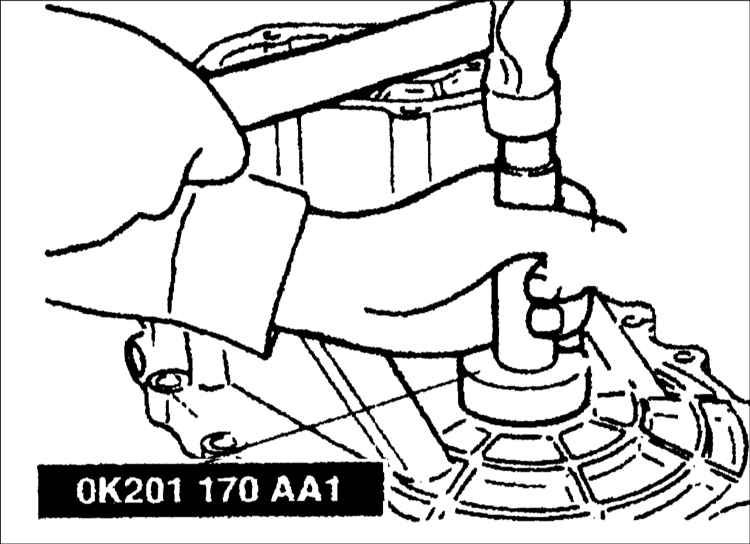

Установка масляного уплотнения картера дифференциала
| ПОРЯДОК ВЫПОЛНЕНИЯ |
 |
Установите масляное уплотнение
при помощи специального приспособления ОК201 170 АА1. |
| |
|
|
