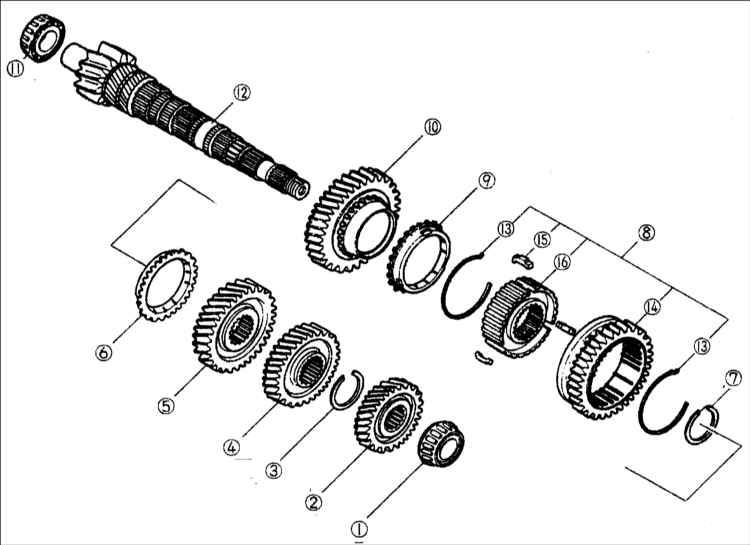

9.11. Разборка вторичного вала коробки передачПоследовательность разборки вторичного вала коробки передач
1 – подшипник;
2 – ведомая шестерня 4–й передачи;
3 – стопорное кольцо;
4 – ведомая шестерня 3–й передачи;
5 – шестерня 2–й передачи;
6 – кольцо синхронизатора 2–й передачи;
7 – стопорное кольцо;
8 – ступица муфты 1–й и 2–й передач в сборе;
9 – кольцо синхронизатора 1–й передачи; |
10 – шестерня 1–й передачи;
11 – подшипник (конец вторичного вала);
12 – вторичный вал;
13 – пружина сухаря фиксатора синхронизатора;
14 – ступица муфты синхронизатора заднего хода;
15 – сухарь фиксатора синхронизатора;
16 – ступица муфты синхронизатора 1–й и 2–й передач. |
Предварительная проверка

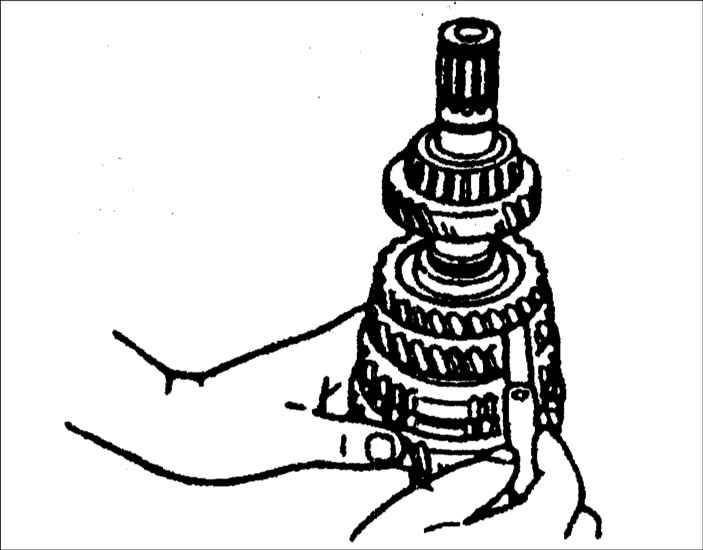

Осевой зазор шестерни 1–й передачи
| ПОРЯДОК ВЫПОЛНЕНИЯ |
 |
1. Измерьте зазор
между шестерней 1–ой передачи и ведущей шестерней дифференциала.
Номинальный зазор: 0,05–0,28 мм
Предельно допустимый зазор: 0,33 мм
|
| 2. Если зазор превышает предельно
допустимое значение, проверьте поверхность контакта шестерни 1–ой
передачи, ведущей шестерни дифференциала и ступицы муфты синхронизатора
1–ой/ 2–ой передач. Замените изношенные или поврежденные детали.
|
|

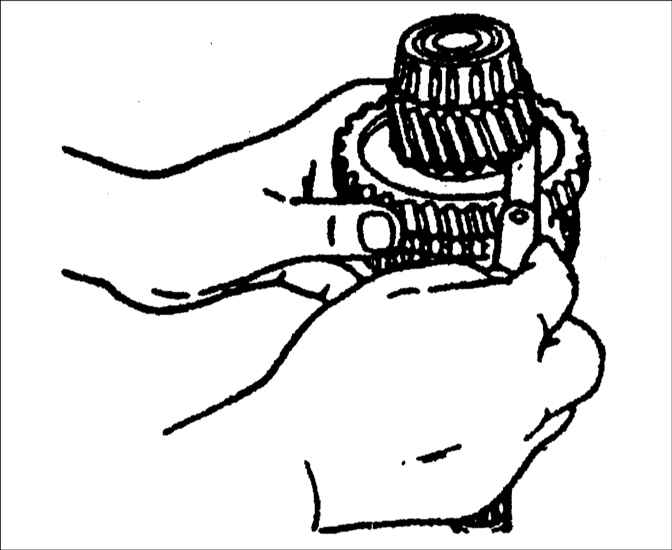

Осевой зазор шестерни 2–й передачи
| ПОРЯДОК ВЫПОЛНЕНИЯ |
 |
1. Измерьте зазор
между шестерней 2–ой передачи и ведомой шестерней 3–ей передачи.
Номинальный зазор: 0,18–0,46 мм
Предельно допустимый зазор: 0,51 мм
|
| 2. Если зазор превышает предельно
допустимое значение, проверьте поверхность контакта шестерни 2–ой
передачи, ведомой шестерни 3–ей передачи и ступицы муфты синхронизатора
1–ой/ 2–ой передач. Замените изношенные или поврежденные детали.
|
|
Разборка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| Разберите вторичный вал в последовательности,
приведенной на рисунке. |
|
Подшипник и ведомая шестерня 4–й передачи
| ПОРЯДОК ВЫПОЛНЕНИЯ |
 |

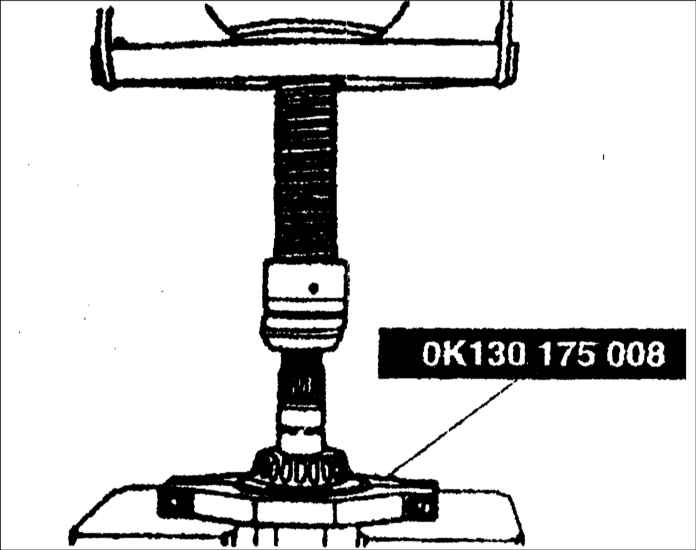

При помощи специального
приспособления ОК130 175 008 снимите подшипник и ведомую шестерню
4–й передачи. |
| |
|
Ведомая шестерня 3–й передачи и шестерня 2–й передачи
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снимите стопорное
кольцо. |
| 2. Включите 1–ю передачу. |
 |

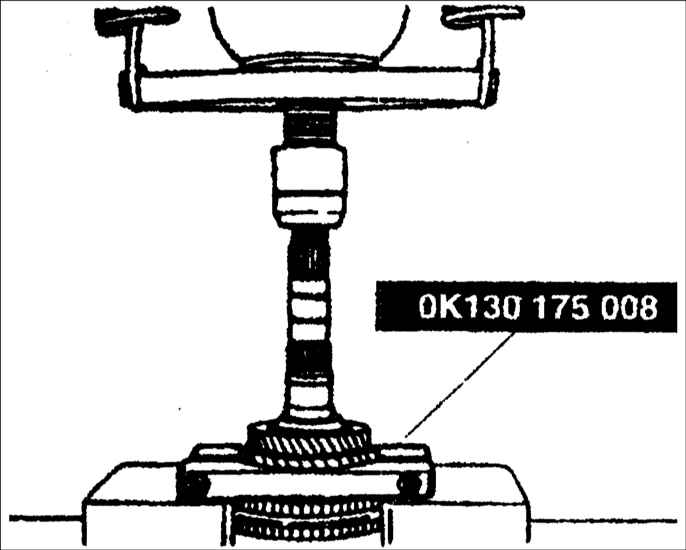

3. При помощи специального
приспособления ОК130 175 008 снимите ведомую шестерню 3–й передачи
и шестерню 2–й передачи. |
| |
|
Ступица муфты 1–й и 2–й передач в сборе, кольцо синхронизатора 1–й передачи
и шестерня 1–й передачи
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снимите стопорное
кольцо. |
 |

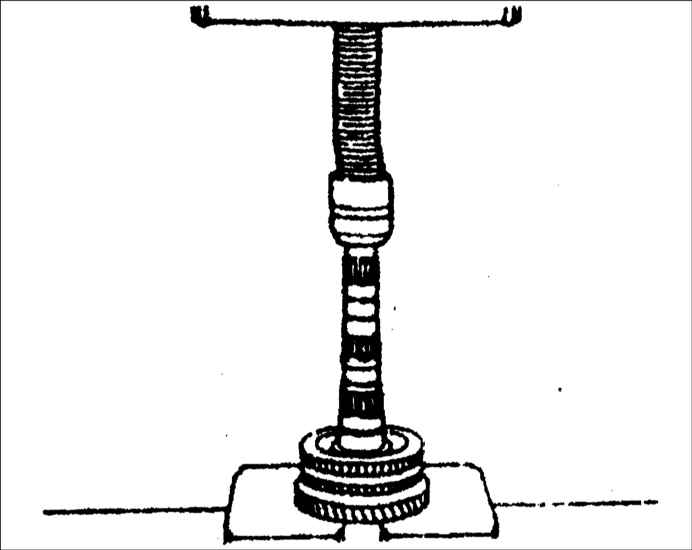

2. При помощи пресса
снимите ступицу муфты 1–й и 2–й передач в сборе, кольцо синхронизатора
1–й передачи и шестерню 1–й передачи. |
| |
|
Подшипник (конец вторичного вала)
| ПОРЯДОК ВЫПОЛНЕНИЯ |
 |

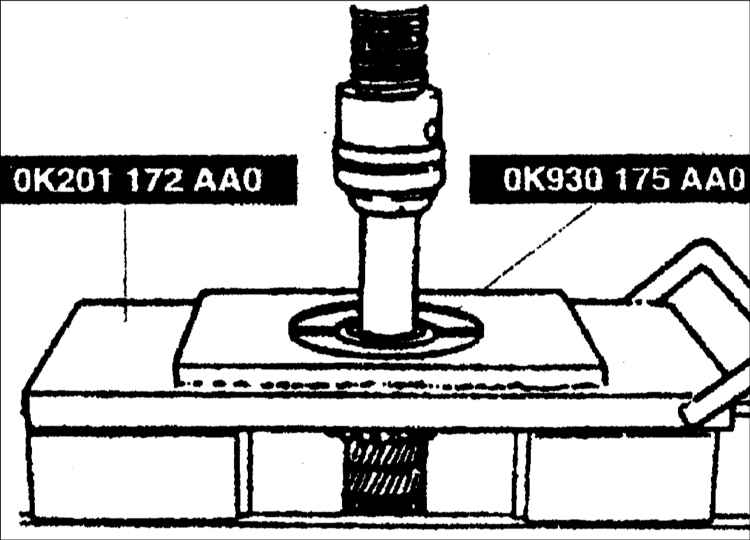

При помощи специальных приспособлений
ОК201 172 АА0 и ОК 930 175 АА0 снимите подшипник. |
| |
|
|
