4.1.3. Снятие и установка двигателя

1. Отсоедините кабель массы от аккумуляторной батареи. Батарея находится в багажнике позади правой боковой облицовки.

При отсоединении батареи стираются данные в электронных блоках памяти, например, памяти неисправностей двигателя.

2. Снимите капот, обратитесь к Разделу Снятие и установка капота.
3. Снимите РКПП, обратитесь к Разделу Снятие и установка РКПП и АТ.
4. Опустите автомобиль на колеса.
5. Снимите воздушный фильтр с измерителем массы воздуха, обратитесь к Разделу Снятие и установка корпуса воздушного фильтра и измерителя массы воздуха.
6. Снимите вентилятор, обратитесь к Разделу Снятие и установка вентилятора и муфты вентилятора.
7. Снимите клиновой ремень, обратитесь к Разделу Снятие, установка и натяжение клинового ремня.
8. Слейте охлаждающую жидкость, обратитесь к Разделу Замена жидкости системы охлаждения. Проверка морозоустойчивости охладителя. Визуальная проверка системы охлаждения.
9. Снимите радиатор, обратитесь к Разделу Снятие и установка радиатора.

Если шланги охлаждающей жидкости закреплены ленточными хомутами, срежьте их бокорезами и при установке закрепите винтовые хомуты.

10. Снимите свечи зажигания, обратитесь к соответствующему разделу Проверка и замена свечей зажигания.

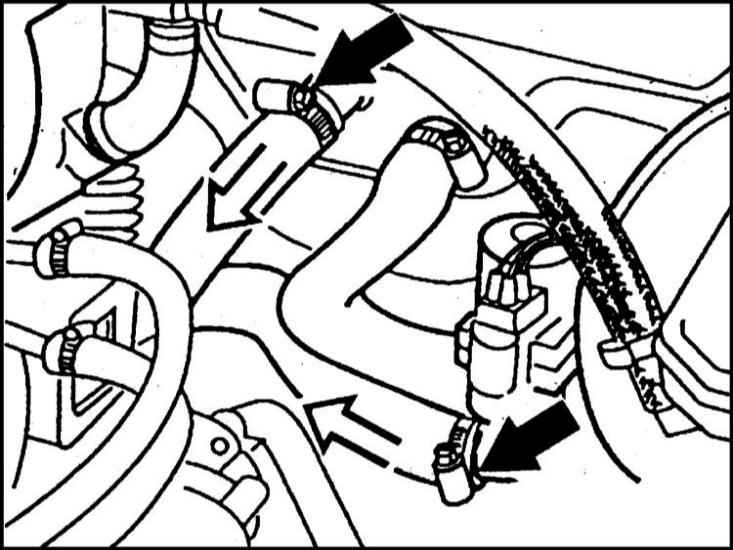

11. Снимите шланги охлаждающей жидкости с крана отопителя и обогревателя, раскрыв предварительно хомуты. Обратитесь к сопроводительной иллюстрации.

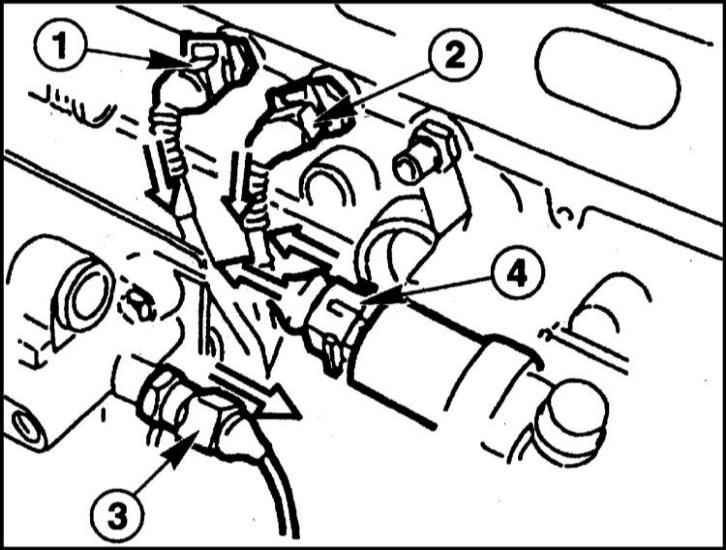

12. Расстыкуйте штекерное соединение, нажав на проволочные зажимы. Обратитесь к сопроводительной иллюстрации. 1 - датчик температуры, 2 - дистанционный термометр, 3 - датчик реле давления масла, 4 - клапан регулировки холостого хода.

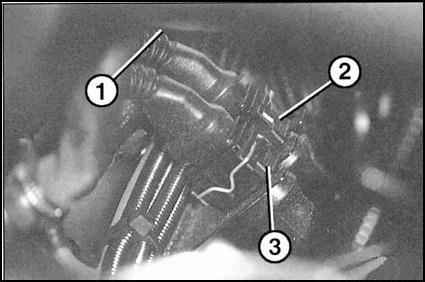

13. Расстыкуйте штекерное соединение под впускным трубопроводом. Расположение штекеров, глядя спереди, следующее (обратитесь к сопроводительной иллюстрации): штекер 1 - датчик детонации (закрыт), 2 - импульсный датчик коленчатого вала, 3 - датчик распознавания цилиндра.

14. Отсоедините кабель от генератора и стартера, обратитесь также к Разделам Снятие и установка генератора и Снятие и установка стартера.

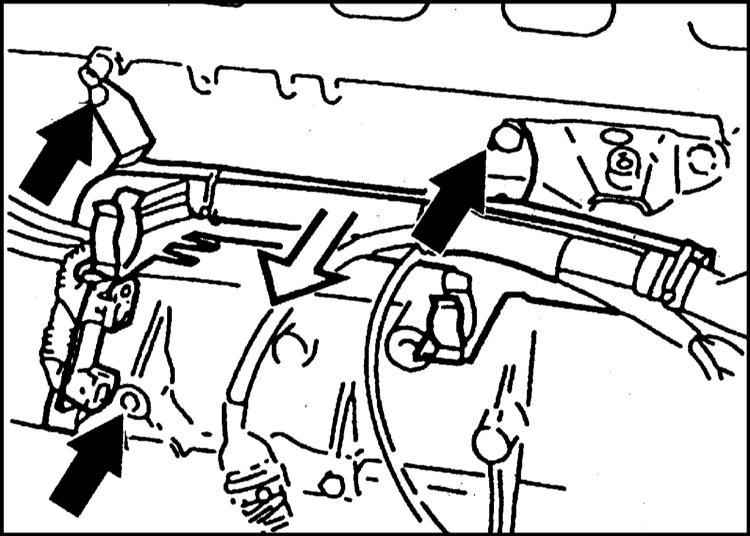

15. Отсоедините жгут кабеля у блока цилиндров, отвернув болты, и отведите его в сторону. (обратитесь к сопроводительной иллюстрации)

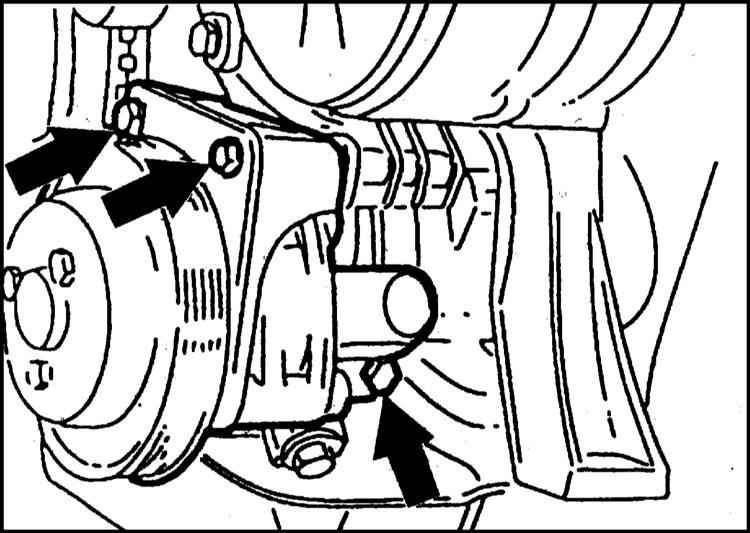

16. Отверните болты крепления и снимите насос гидроусилителя руля и отведите его в сторону, не отсоединяя шлангов. Обратитесь к сопроводительной иллюстрации.

Если открываются гидропроводы, то после установки необходимо удалить из системы воздух, обратитесь к Разделу Проверка уровня жидкости системы гидроусиления руля.

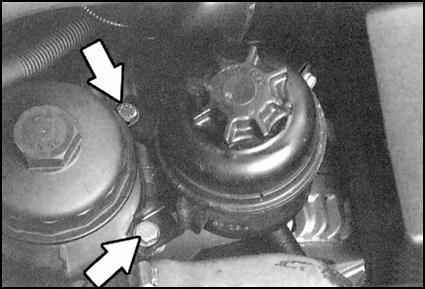

17. Отверните 2 болта крепления резервуара гидроусилителя и закрепите его в стороне проволокой. Обратитесь к сопроводительной иллюстрации.

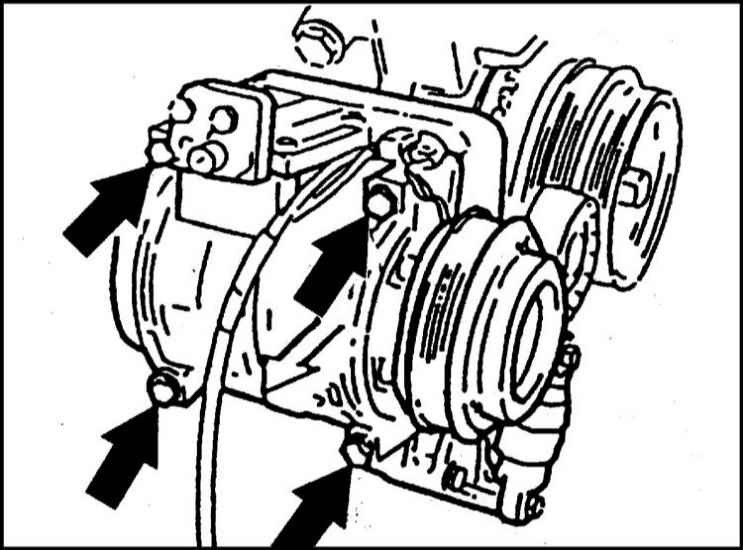

18. Автомобили с кондиционером: Отверните болты крепления компрессора охлаждения и отведите его в сторону с присоединенными шлангами.

Ни в коем случае не следует вскрывать контур охлаждения кондиционера, т. к. охлаждающая жидкость ядовита и при попадании ее на кожу может вызвать ожог. Обратитесь к сопроводительной иллюстрации.

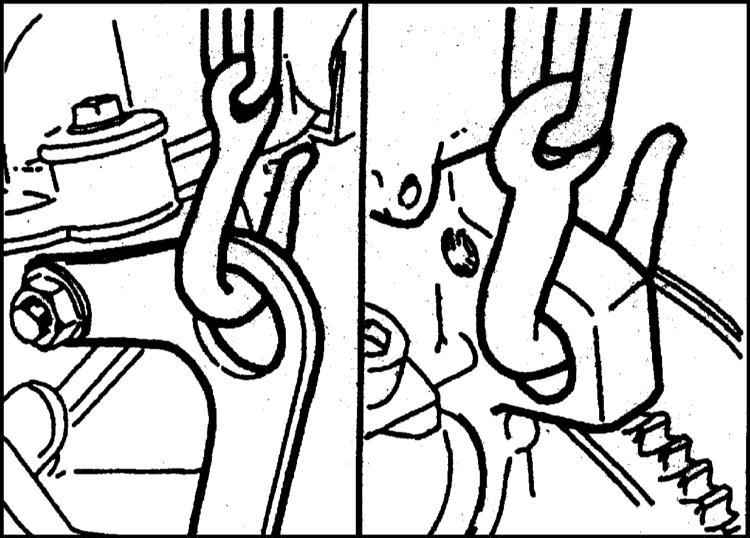

19. Застропьте двигатель. Для этого трос или цепь закрепите за грузоподъемные проушины двигателя. Слегка приподнимите двигатель цеховым краном. Обратитесь к сопроводительной иллюстрации.

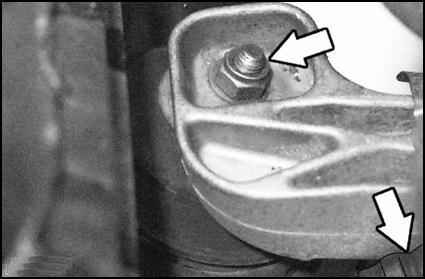

20. Отверните гайки крепления левой и правой опор двигателя, а также отсоедините от двигателя кабель массы (правая стрелка на сопроводительной иллюстрации) у правой опоры.

21. Проверьте, отсоединены ли все шланги и провода, идущие от двигателя к кузову. После этого выньте двигатель цеховым краном.

При подъеме двигателя следите за его направлением, чтобы исключить повреждения при касании со смежными конструкциями.

22. Не следует снятый двигатель более 10 мин держать перевернутым, т. к. в этом случае вытекает масло из компенсаторов зазоров клапанов, что может привести к выходу их из строя. Если необходимо перевернуть двигатель, снимите компенсаторы.

1. Проверьте опоры двигателя, шланги охлаждающей жидкости и масла на наличие пор и повреждений. Если необходимо, замените их.
2. Проверьте легкость хода радиальных шарикоподшипников в коленчатом валу и подшипника выключения сцепления, а также рычаг выключения сцепления.
3. Проверьте, достаточна ли толщина накладок ведомого диска сцепления, а также состояние накладок. При большом сроке эксплуатации сцепления целесообразно его заменить.
4. Осторожно введите двигатель в двигательный отсек. При опускании следите за направлением двигателя, чтобы исключить повреждения первичного вала КПП, сцепления и кузова.
5. Наверните гайки крепления опор двигателя, не затягивая их.
6. Поднимите и установите автомобиль на подставки.
7. Установите РКПП, обратитесь к Разделу Снятие и установка РКПП и АТ.
8. Опустите автомобиль на колеса.
9. Покачайте двигатель для его самоустановки. После этого затяните гайки крепления опор моментом 45 Нм. Закрепите кабель массы на правой балке.

Крепление опор и держателей двигателя осуществляется следующими моментами: Резьба М8 моментом 25 Нм, резьба М10 моментом 45 Нм.

10. Если снимался компрессор охлаждения, закрепите его.
11. Закрепите насос гидроусилителя руля, обратитесь к Разделу Крепление гидронасоса.
12. Наденьте и натяните клиновой ремень, обратитесь к Разделу Снятие, установка и натяжение клинового ремня.
13. Состыкуйте штекерные соединения датчика распознавания цилиндра и импульсного датчика DME маховика. Состыкуйте штекерные соединения датчика температуры, дистанционного термометра, датчика указателя давления масла и клапана регулировки холостого хода, обратитесь к подразделу “Снятие”.
14. Установите впускной трубопровод, обратитесь к Разделу Снятие и установка впускного трубопровода.
15. Присоедините к головке цилиндров все электрические провода, вакуумные шланги и шланги охлаждающей жидкости и топливные шланги в соответствии с маркировками. Закрепите шланги и электрические провода хомутами.
16. Установите на головку цилиндров штекерную планку и закрепите ее.
17. Установите свечи зажигания.
18. Установите крышку подвода воздуха и закрепите ее винтами, обратитесь к Разделу Снятие и установка привода стеклоочистителя/крышки.
19. Закрепите на генераторе электрические провода, обратитесь к Разделу Снятие и установка генератора.
20. Закрепите крышку генератора.
21. Проверьте фильтрующий элемент воздушного фильтра. При необходимости выколотите его или замените, обратитесь к Разделу Снятие и установка корпуса воздушного фильтра и измерителя массы воздуха.
22. Наденьте шланги охлаждающей жидкости на кран отопителя и закрепите их хомутами.
23. Установите радиатор, обратитесь к Разделу Снятие и установка радиатора.
24. Установите вентилятор, обратитесь к Разделу Снятие и установка вентилятора и муфты вентилятора.
25. Установите капот, обратитесь к Разделу Снятие и установка капота.
26. Проверьте содержание антифриза в охлаждающей жидкости и залейте ее в систему.
27. Проверьте уровень масла в двигателе и РКПП. При необходимости долейте масло.
28. Присоедините кабель массы к аккумуляторной батарее. Установите часы. Запрограммируйте радиостанции радиоприемника.
29. Запустите двигатель и прогрейте его до рабочей температуры. Проверьте уровень охлаждающей жидкости. Проверьте герметичность всех соединений.
30. Закрепите нижний щиток двигательного отсека.
