6.1.6. Снятие и установка корпуса воздушного фильтра и измерителя массы воздуха

СНЯТИЕ

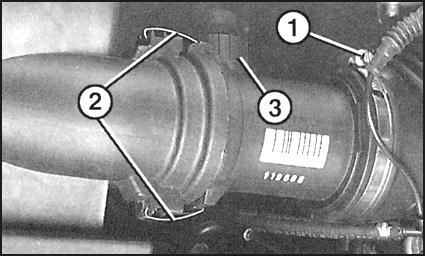

1. Снимите измеритель массы воздуха. Для этого поверните маховичок у штекера (3) влево и снимите. Раскройте хомут в точке (1) у воздушного шланга. Зажимы (2) раскройте отверткой наружу. Обратитесь к сопроводительной иллюстрации.

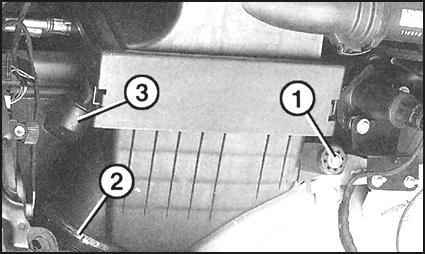

2. Отверните болт (1) и немного потяните корпус воздушного фильтра из всасывающего патрубка (2) и резиновой опоры (3). Обратитесь к сопроводительной иллюстрации.

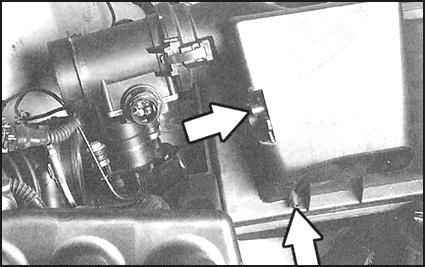

3. Отверните болты крепления и снимите дополнительный бачок (стрелки на сопроводительной иллюстрации) с коробки воздушного фильтра.

Установка

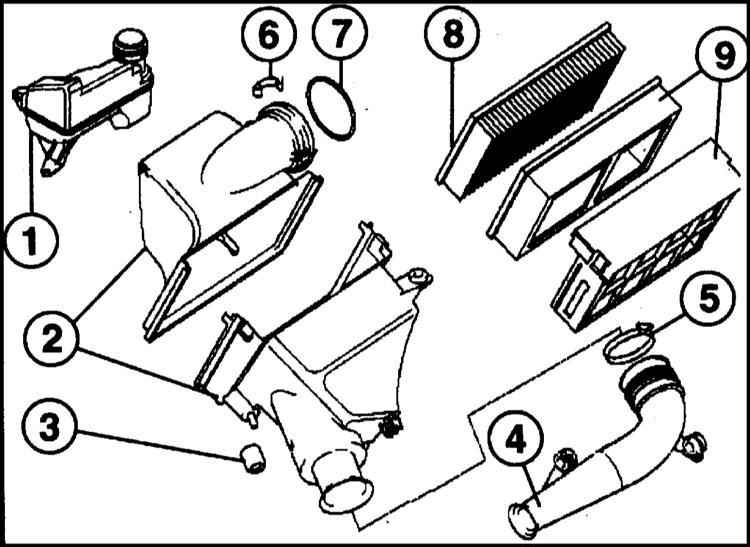

Воздушный фильтр моделей 520i, 523i, 528i:


1 — дополнительный бачок 2 — коробка фильтра 3 — резиновая опора 4 — всасывающий патрубок 5 — хомут	6 — зажим 7 — уплотнительное кольцо 8 — фильтрующий элемент воздушного фильтра 9 — опорные рамки

УСТАНОВКА

1. Закрепите дополнительный бачок
2. Вставьте корпус воздушного фильтра с нижней резиновой опорой. При этом состыкуйте всасывающий патрубок у крыла кузова. Закрепите болты.
3. Вставьте измеритель массы воздуха с уплотнительным кольцом и зафиксируйте его зажимом.
4. Наденьте воздушный шланг впускного трубопровода у измерителя массы воздуха и закрепите его хомутами.
5. Состыкуйте штекерное соединение измерителя массы воздуха и поверните маховичок вправо.
