7.3.12. Снятие и установка стартера Стартер находится сбоку, у плоскости соединения блока цилиндров и КПП.
|
| 1. Отсоедините кабель массы от аккумуляторной
батареи. Батарея расположена в багажнике сзади правой боковой облицовки.
|
|
2. Заизолируйте лентой клемму кабеля,
идущего к отрицательному полюсу аккумуляторной батареи, чтобы исключить
случайный контакт. |
3. Снимите заднюю нижнюю облицовку двигательного
отсека, обратитесь к Разделу Снятие и установка
нижнего щитка двигательного отсека. |

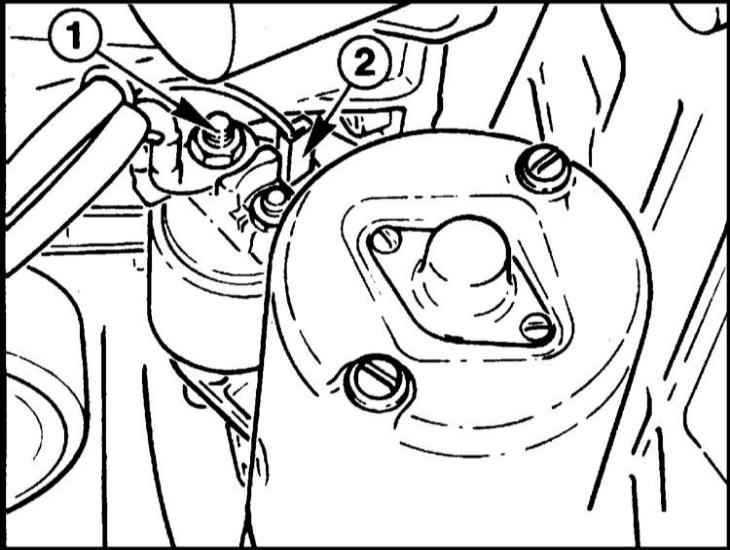

4. Отсоедините следующие провода: 1 -
клеммы 30 от положительного полюса аккумуляторной батареи; 2 - клеммы
50 от выключателя зажигания. |
 |
 | Пометьте прокладку проводов, чтобы
не ошибиться при сборке. |
|
5. Выверните болты крепления стартера
со стороны КПП с помощью удлинителя. |
6. Выньте стартер. |
|
|

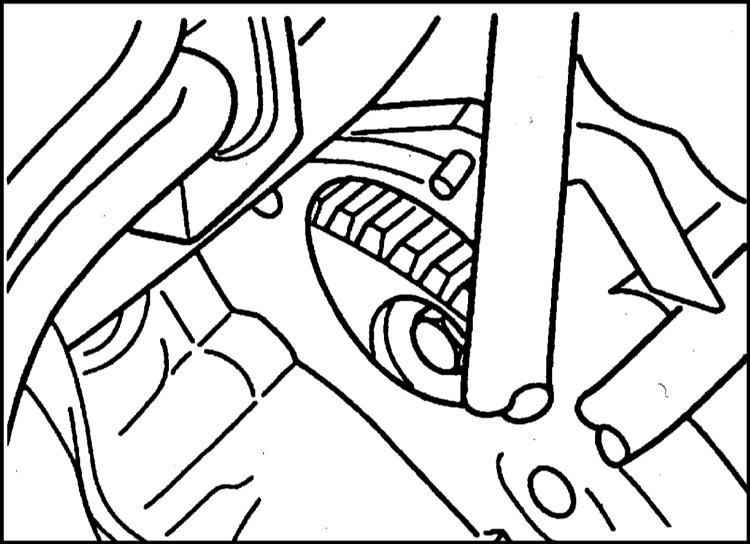

1. Проверьте шестерню привода стартера
и зубчатый венец маховика. Обратитесь к сопроводительной иллюстрации. |
 |
2. Установите стартер и закрепите болты
крепления моментом 50 Нм. |
3. Закрепите провод у клеммы 30 моментом
10 Нм, у клеммы 50 моментом 5 Нм. |
| | Провода проложите в соответствии
с маркировкой, нанесенной при отсоединении. Следите за тем,
чтобы они не перетирались о смежные конструкции. |
|
4. Установите заднюю нижнюю облицовку
двигательного отсека, обратитесь к Разделу Снятие
и установка нижнего щитка двигательного отсека. |
5. Присоедините кабель массы к аккумуляторной
батарее. Установите часы, запрограммируйте станции радиоприемника.
|
|
|
|
