4.1.10. Снятие, установка и натяжение клинового ремня

Привод насоса охлаждающей жидкости с вязкостной муфтой и генератора осуществляется от коленчатого вала через широкий клиновой ремень. При наличии кондиционера его компрессор приводится в движение от дополнительного клинового ремня. Ремни находятся друг за другом. Для снятия дальнего ремня необходимо снять предыдущий.

Клиновой ремень следует заменить при:
   a) Ломкости ремня и образовании трещин.
   b) Появлении шума (например, вследствие замасливания).
   c) Повреждениях типа: поперечных трещин в каркасе, обрывах каркаса, отложениях в виде грязи и мелких камней между элементами каркаса, разлохмачивании или боковом износе резинового каркаса, обратитесь к Разделу Проверка состояния приводных ремней.

Если снятый ремень будет вновь применяться, необходимо сохранить направление его вращения. Перед снятием ремня направление вращения необходимо отметить мелом.

Замена клинового ремня компрессора кондиционера

Все модели

Компрессор охлаждения приводится в движение широким клиновым ремнем, натяжение которого осуществляется автоматически.

ПОРЯДОК ВЫПОЛНЕНИЯ

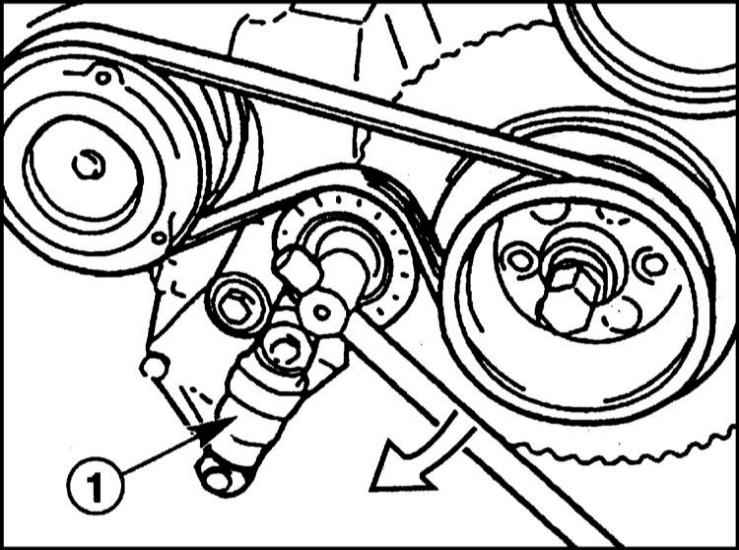

1. Поднимите и установите автомобиль на подставки. Отверните болты крепления и снимите нижнюю облицовку двигательного отсека, обратитесь к Разделу Снятие и установка нижнего щитка двигательного отсека. 2. Установите на болт натяжного ролика ключ с внутренним шестигранником. Медленным вращением по часовой стрелке гидравлический натяжной элемент (1) сжимается. Снимите клиновой ремень. Обратитесь к сопроводительной иллюстрации. 3. Наденьте новый ремень согласно схеме прокладки. При этом натяжной ролик как при снятии поверните полностью направо. Следите за правильностью укладки ремня. 4 Разгрузите натяжной ролик, отпустив ключ с внутренним шестигранником. Сила натяжения ремня натяжным роликом не регулируется. 5 Установите нижнюю облицовку двигательного отсека. Опустите автомобиль на колеса.

Замена клинового ремня

Модели 520i/523i/528i

Клиновой ремень приводит в движение генератор, насос охлаждающей жидкости и насос гидроусилителя руля.

ПОРЯДОК ВЫПОЛНЕНИЯ

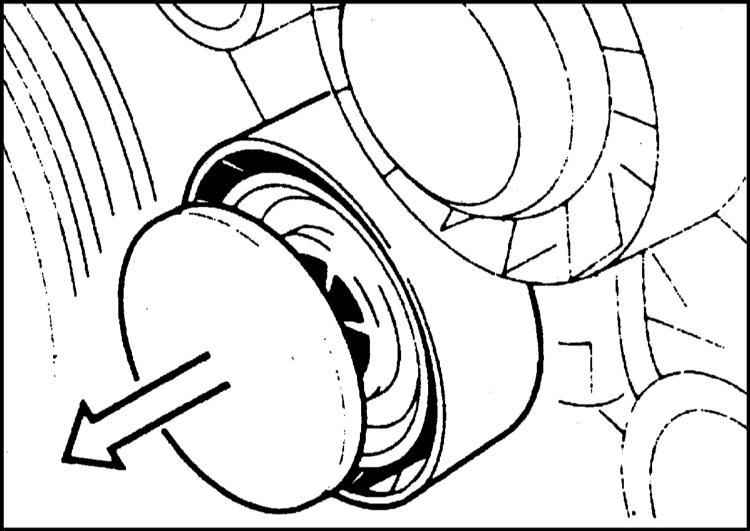

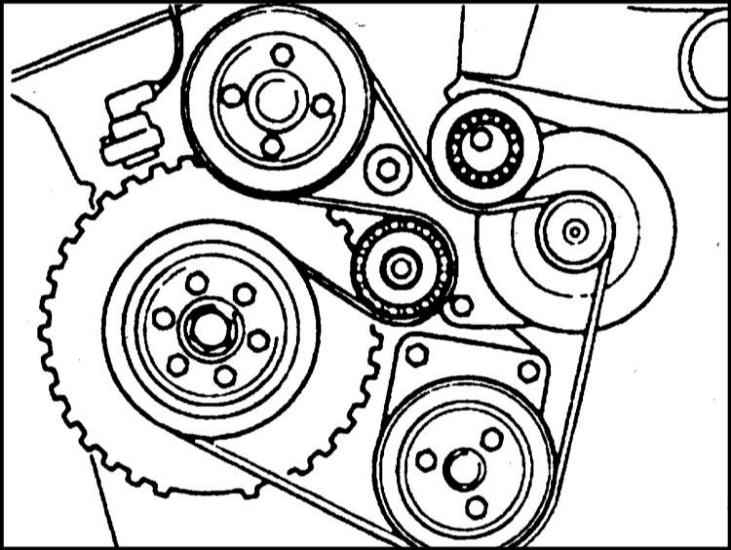

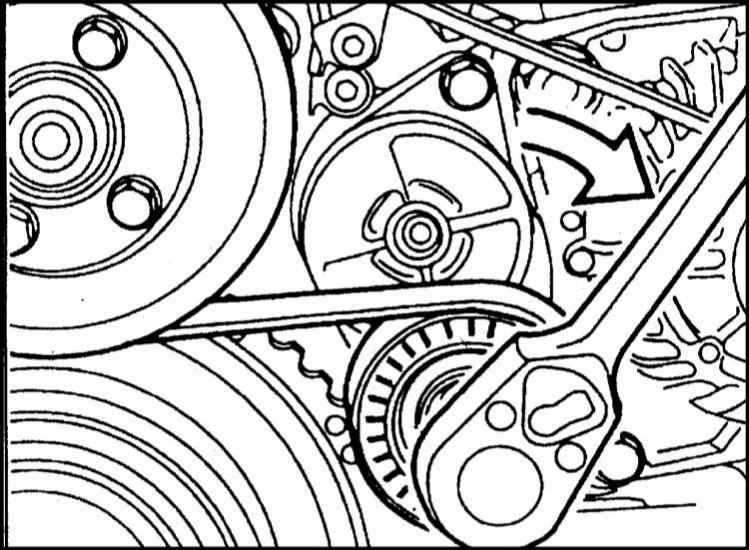

1. Снимите муфту вентилятора с вентилятором, обратитесь к Разделу Снятие и установка вентилятора и муфты вентилятора. 2. Снимите крышку с натяжного ролика. Обратитесь к сопроводительной иллюстрации. 3. Вставьте ключ с внутренним шестигранником в болт на натяжном ролике. Медленно поворачивая по часовой стрелке, сожмите гидравлический натяжитель. Снимите клиновой ремень. 4. Наденьте новый ремень согласно схеме прокладки. При этом натяжной ролик как при снятии поверните полностью направо. Следите за правильностью укладки ремня 5. Разгрузите натяжной ролик, отпустив ключ с внутренним шестигранником. Сила натяжения ремня натяжным роликом не регулируется. 11 Установите муфту вентилятора с вентилятором, обратитесь к Разделу Снятие и установка вентилятора и муфты вентилятора.

Модель 520tds

Дизельный двигатель автомобиля модели 525tds имеет широкий клиновой ремень, приводящий в движение генератор, насос охлаждающей жидкости и насос гидроусилителя руля.

ПОРЯДОК ВЫПОЛНЕНИЯ

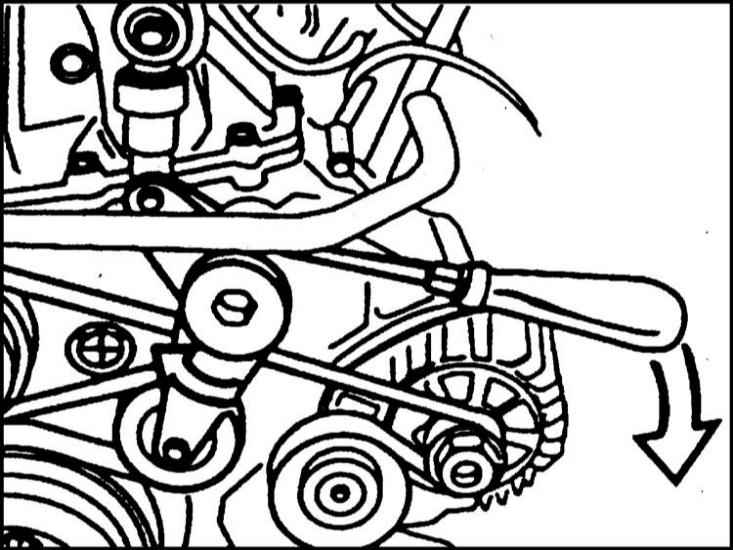

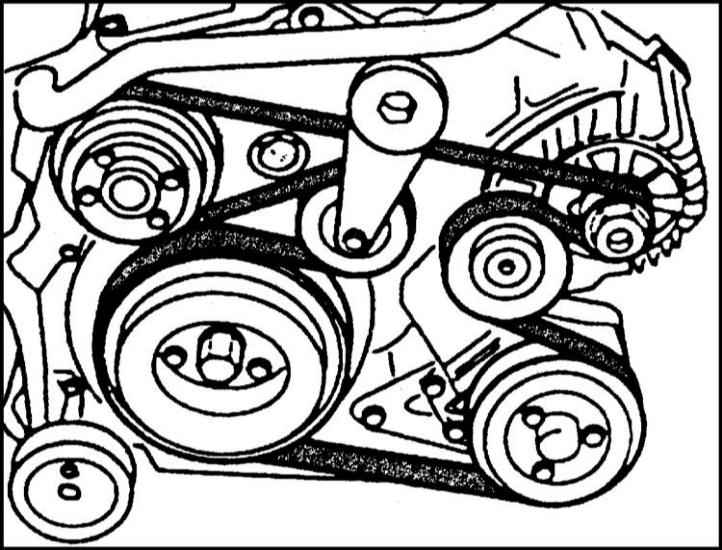

1. Снимите муфту вентилятора с вентилятором, обратитесь к Разделу Снятие и установка вентилятора и муфты вентилятора. 2. Установите достаточно прочную отвертку или какой-либо рычаг на натяжном элементе. Нажмите на рычаг, сжав натяжитель ремня и снимите ремень. Обратитесь к сопроводительной иллюстрации. 3. Наденьте новый ремень согласно схеме прокладки. При этом натяжной ролик, как при снятии, поверните полностью направо. Следите за правильностью укладки ремня. 4. Разгрузите натяжной ролик, отпустив ключ с внутренним шестигранником. Сила натяжения ремня натяжным роликом не регулируется. 5. Установите вентилятор с вязкостной муфтой, обратитесь к Разделу Снятие и установка вентилятора и муфты вентилятора.
