4.1.7. Снятие и установка клапанов Все модели
 | Если элементы механизма распределения будут
использоваться вновь, их необходимо установить на прежние места. Для исключения
ошибки детали необходимо соответствующим образом хранить. |
|
| 1. Снимите головку цилиндров, обратитесь
к Разделам Снятие и установка впускного трубопровода
и Снятие и установка головки цилиндров.
2. Снимите распределительный вал, обратитесь к Разделу Снятие
и установка распределительного вала. |
3. Вдавите тарелку клапана и снимите сухари.

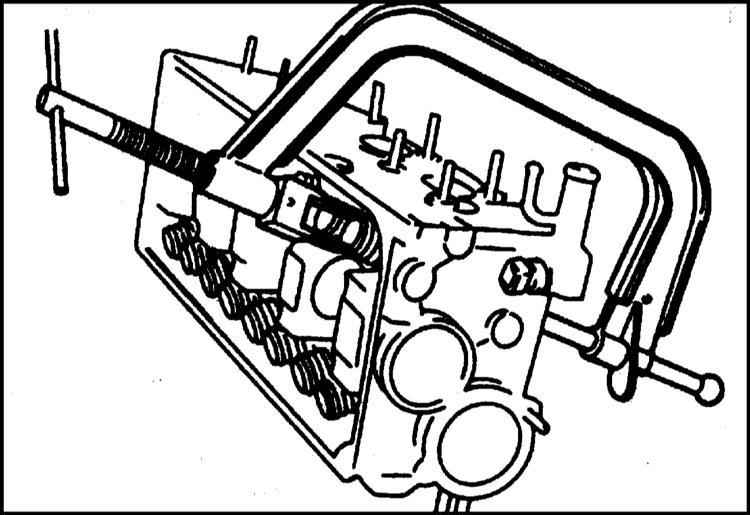

Для сжатия клапанных пружин можно воспользоваться стандартным приспособлением.
Обратитесь к сопроводительной иллюстрации. |
 |
4. Разожмите пружину и снимите тарелку
сверху, пружину и тарелку снизу. |

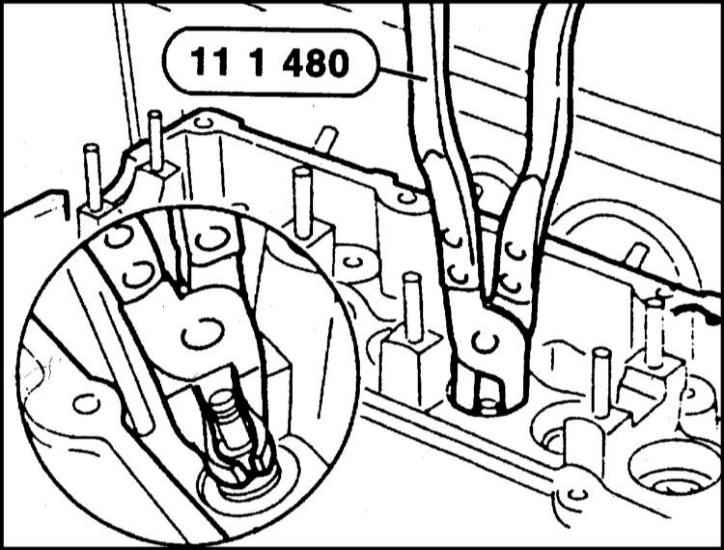

5. Специальными клещами снимите маслоотражательный
колпачок. Для этой цели можно применять инструмент 791-5 или съемник
791-2 HAZET. На иллюстрации показан инструмент BMW. Обратитесь к
сопроводительной иллюстрации. |
 |
6. Выньте клапан из головки цилиндров
со стороны камеры сгорания.
7. Снимите следующий клапан. |
|
Установка
Перед установкой клапанов проверьте направляющие. При необходимости притрите
седла клапанов, обратитесь к Разделу Обработка седел клапанов
в головке цилиндров/притирка клапанов.
 |

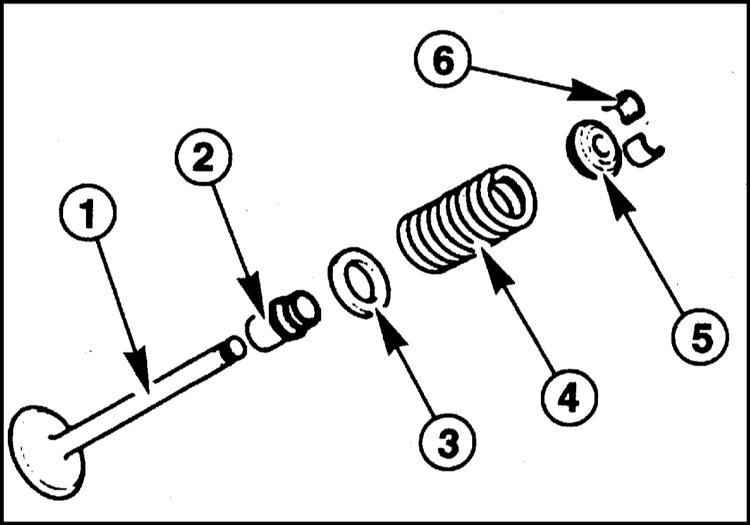

Последовательность установки:
1 - клапан,
2 - маслоотражательный колпачок,
3 - нижняя тарелка,
4 - пружина клапана,
5 - верхняя тарелка,
6 - сухари. |
|
| 1. Удалите острые кромки на прилегающей
поверхности сухарей. |
2. Слегка смажьте стержень клапана и направляющую
двигательным маслом и вставьте клапан.
3. Слегка смажьте маслом маслоотражательный колпачок (1) и вставьте
его с помощью соответствующей оправки до упора. Обратитесь к сопроводительной
иллюстрации.
|
 |

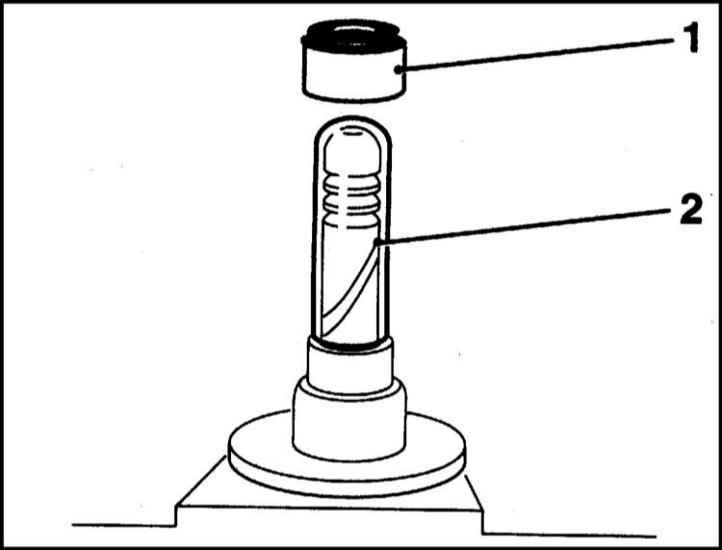

| | Для исключения повреждений маслоотражательных
колпачков перед установкой колпачка поставьте монтажную втулку
(2) (BMW 11 1 960) над стержнем клапана. Если втулки нет,
закройте стержень клейкой лентой на поверхностях прилегания
сухарей. После установки колпачка ленту снимите. |
|
4. Установите нижнюю тарелку, затем пружину.
Поврежденные элементы замените.
5. Установите верхнюю тарелку.
6. Сожмите пружину приспособлением и вставьте сухари. Медленно разожмите
пружину, следя за положением сухарей.
7. Установите следующий клапан. Не перепутайте впускной и выпускной
клапаны.
8. Установите головку цилиндров, обратитесь к Разделам
Снятие и установка впускного трубопровода и Снятие
и установка головки цилиндров. |
|
|
