14.36. Снятие и установка привода стеклоочистителя / крышки

1. Пометьте положение рычагов стеклоочистителя на ветровом стекле. Для этого можно воспользоваться клейкой лентой.

2. Снимите крышки с гаек крепления. Для этого можно воспользоваться, например, небольшой отверткой.

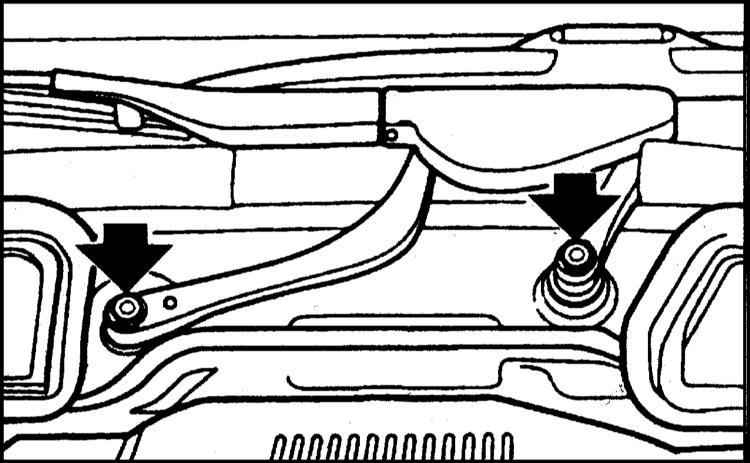

3. Отверните гайки.

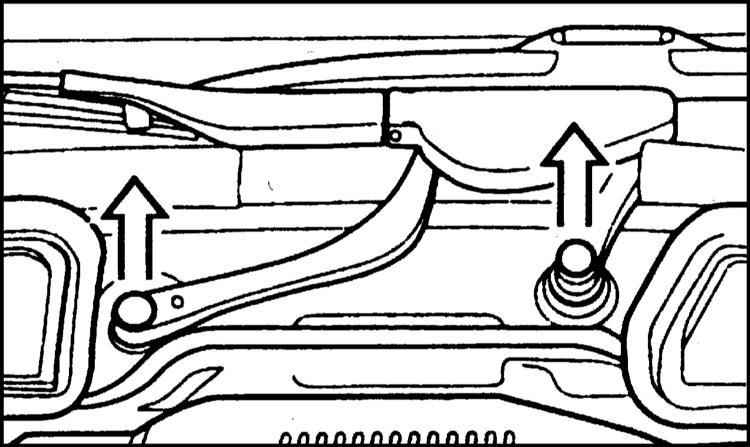

4. Снимите оба рычага привода щетки со стороны переднего пассажира.

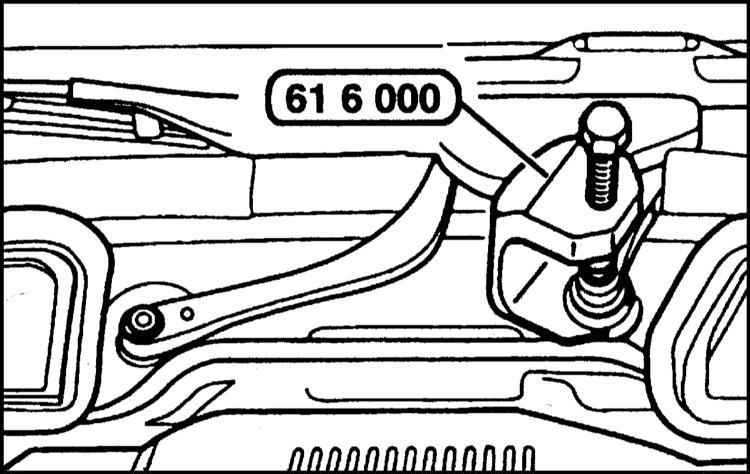

Не деформируйте рычаг. Он может сломаться! Рычаг с подшипника снимайте специальным съемником, например, BMW-616000.

5. Снимите вверх крышку левого рычага.

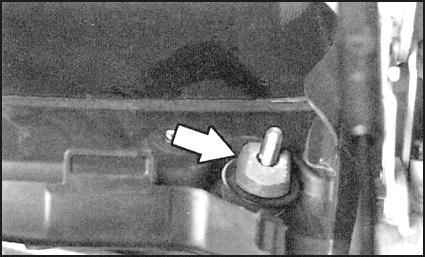

6. Отверните гайку на подшипнике щетки и снимите рычаг наверх.

7. Снимите регулировочную шайбу рычага с подшипника. Шайба сидит очень прочно. Для ее снятия требуется специальный съемник, например BMW-616000, обратитесь также к иллюстрации 4.

8. Снимите вверх резиновое уплотнение на передней перегородке.

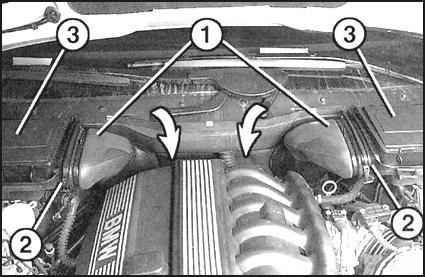

9. Отсоедините хомуты (2) у воздушных каналов (1) слева и справа. Поверните каналы к центру автомобиля. Для этого отсоедините их от байонетных зажимов.

10. Снимите вставку фильтра всасываемого воздуха (3) слева и справа, обратитесь к Разделу Замена фильтра воздуха салона.

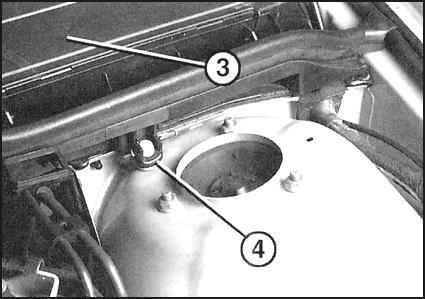

11. Выньте сбоку скобу (4). Отсоедините сзади корпус фильтра (3) и снимите его.

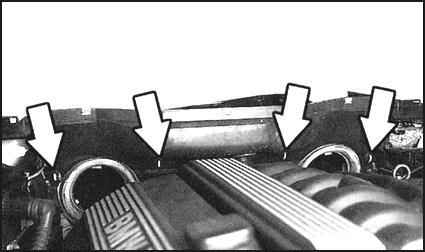

12. Снимите крышку воздухоподвода. Для этого раскройте восемь зажимов, вынув отверткой штифты.
13. Отверните винты крепления и снимите крышку привода щеток.

14. Снимите крышку кабеля, повернув предварительно на 90° все зажимы.

15. Расфиксируйте и снимите многопозиционное штекерное соединение. Для этого сместите вниз рычаг фиксатора. Благодаря этому штекер отсоединяется от контактов.

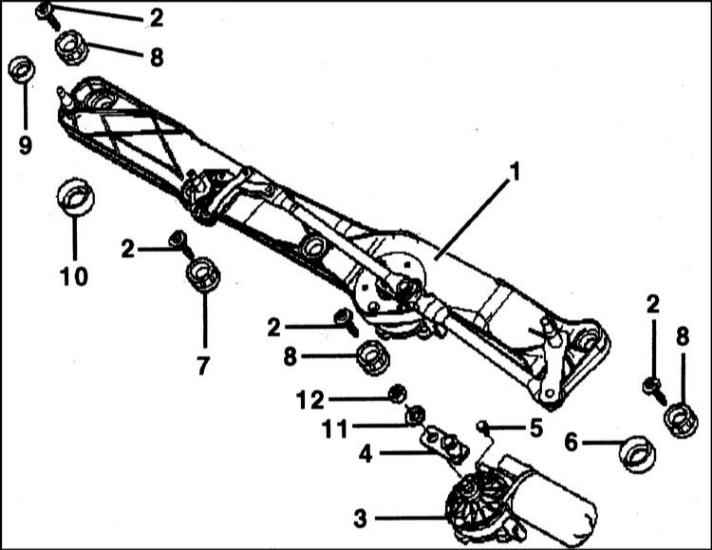

16. Отверните пять болтов крепления привода стеклоочистителя и выньте его.

1. Вставьте привод стеклоочистителя и закрепите болты от руки. Выставьте привод так, чтобы он занял свое положение.

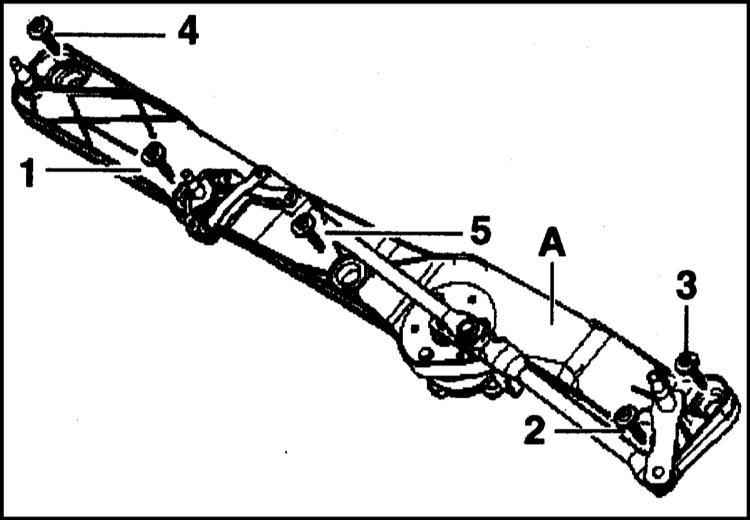

2. Закрепите привод (А) болтами в последовательности с 1 по 5 моментом 10 Нм.
3. Состыкуйте штекерное соединение и зафиксируйте его.
4. Установите крышку кабелей и зафиксируйте ее четырьмя зажимами.
5. Закрепите винтами крышку привода.
6. Установите крышку воздухоподвода. Закрепите ее зажимами.
7. Установите корпус воздушного фильтра и закрепите его спереди скобой.
8. Установите справа и слева фильтры чистого воздуха, обратитесь к Разделу Замена фильтра воздуха салона.
9. Вставьте воздушный канал в байонетный затвор и зафиксируйте его, повернув наружу. В конце поворота вставьте канал сначала вниз у фильтра, затем прижмите и закрепите пластмассовым хомутом. Подвигайте канал в разные стороны, проверив надежность его крепления. Второй канал установите аналогичным образом.
10. Поставьте резиновое уплотнение на передней стенке.
11. Установите регулировочную шайбу левого рычага очистителя и выставьте в соответствии с ранее нанесенной маркировкой. Следите за тем, чтобы угол установки щетки к ветровому стеклу составлял около 90°. Если угол отличается от указанного сместите рычаг и регулировочную шайбу. Закрепите рычаг и регулировочную шайбу моментом 40 Нм.
12. Закрепите крышку левого рычага.
13. Установите на место оба рычага привода правого очистителя.
14. Закрепите гайки моментом 25 Нм и спустя 15 мин еще раз подтяните моментом 25 Нм.
15. Наденьте крышки на гайки крепления.
