14.37.4. Система кондиционирования воздуха

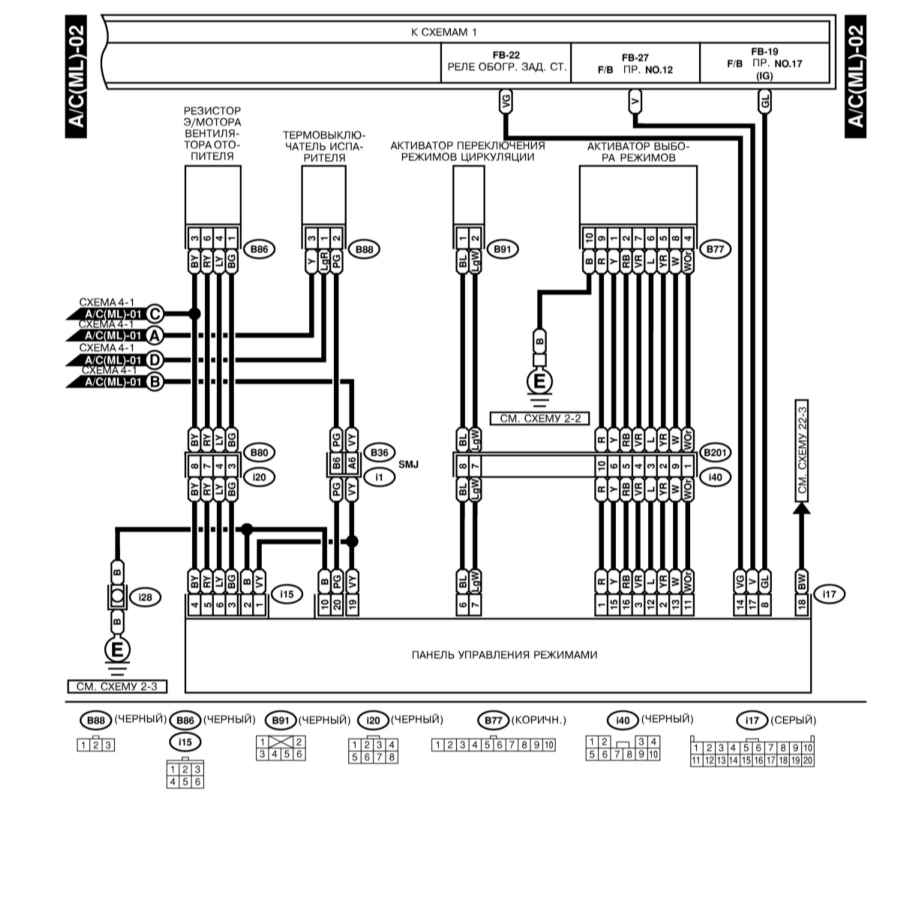

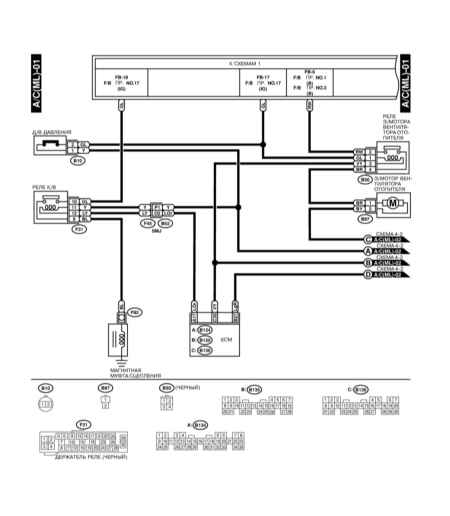

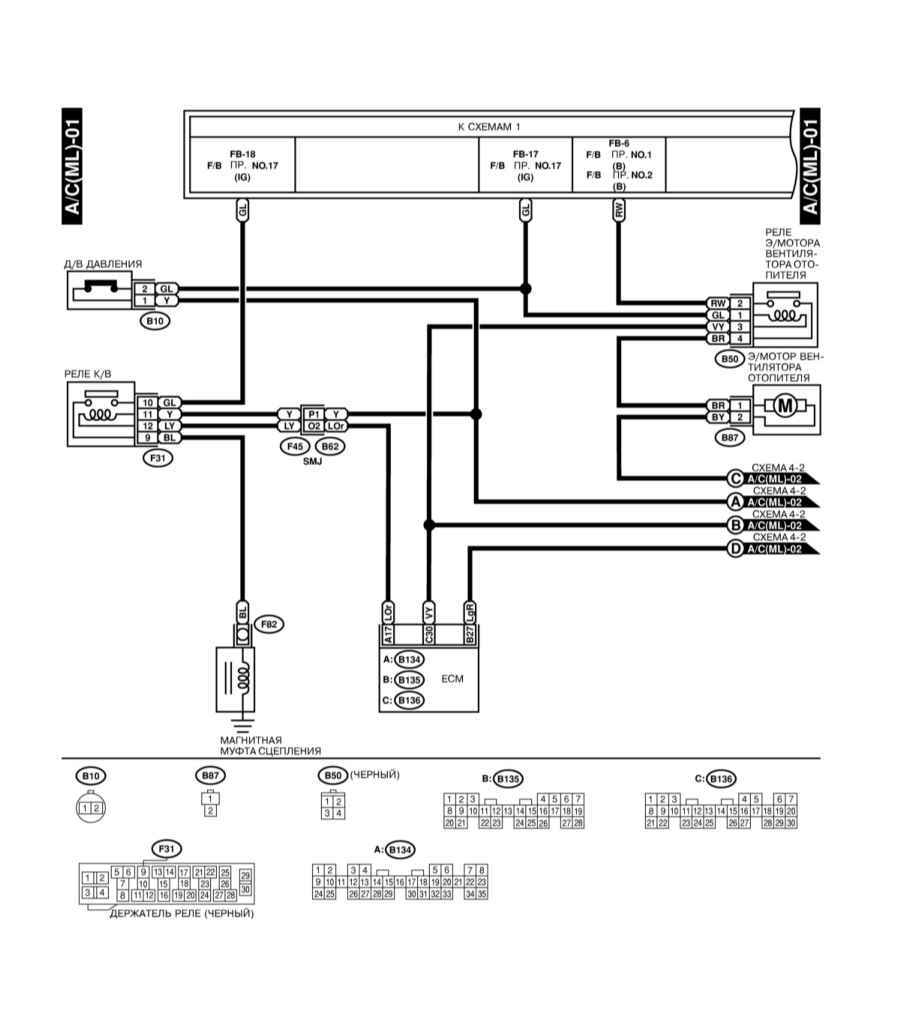

Система кондиционирования воздуха с ручным управлением

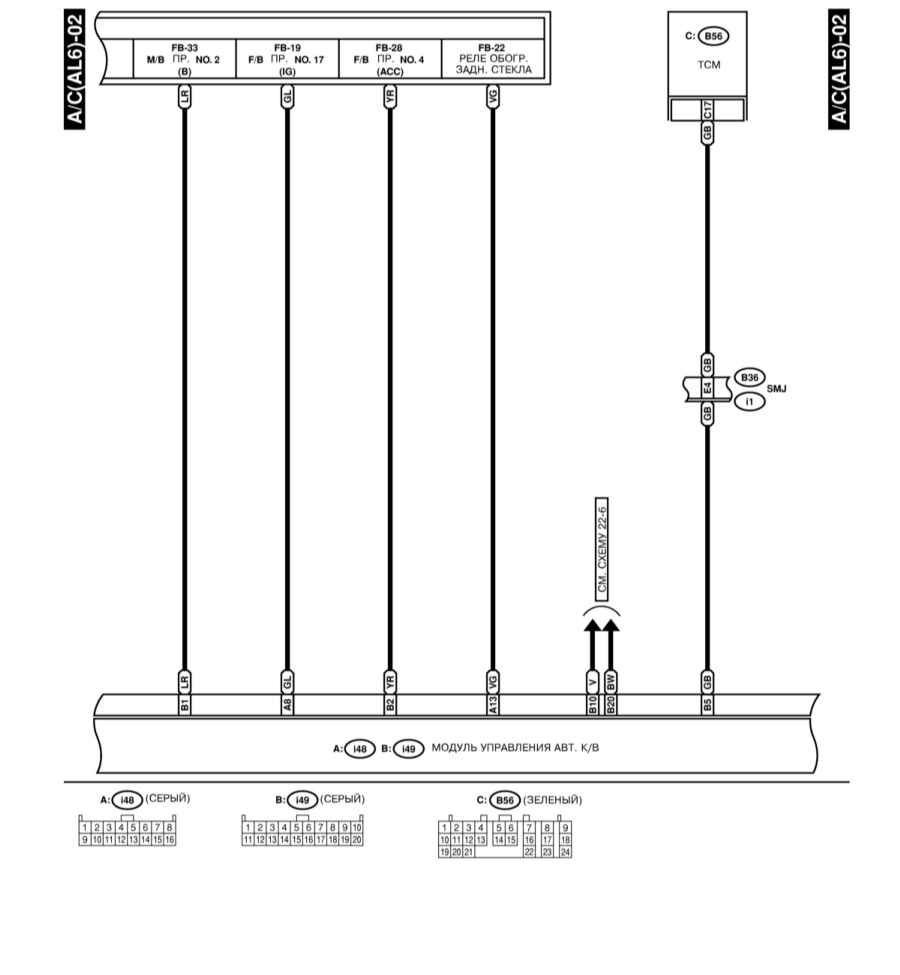

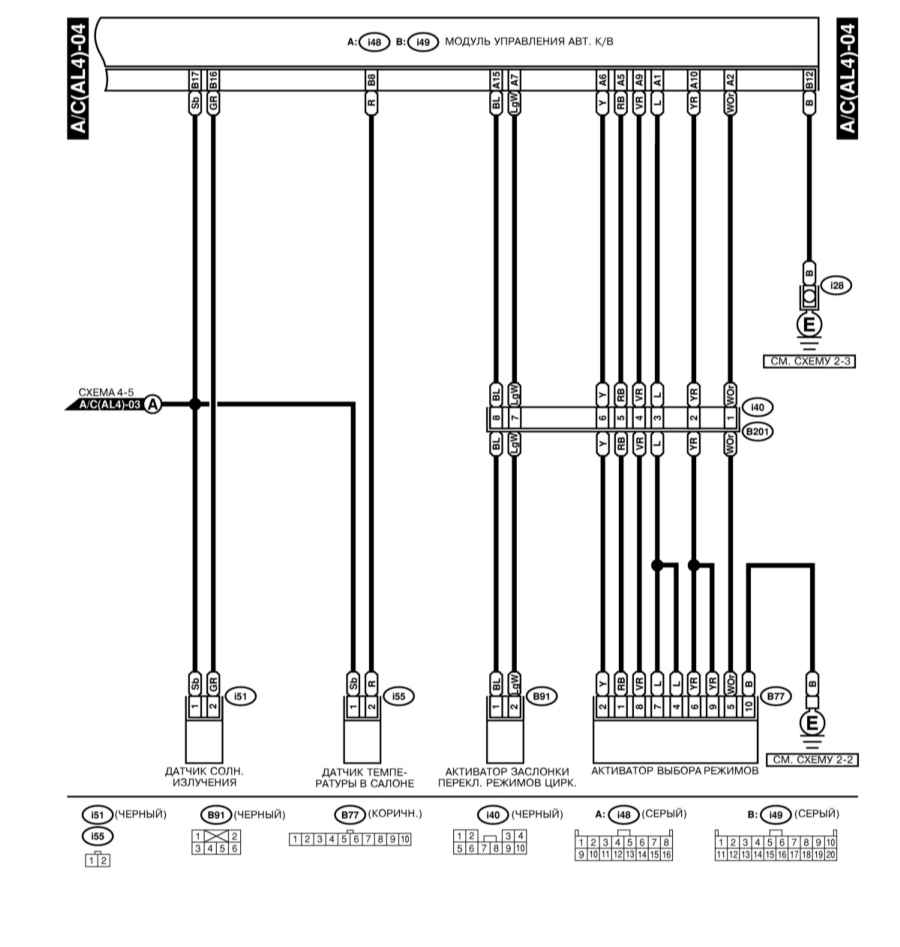

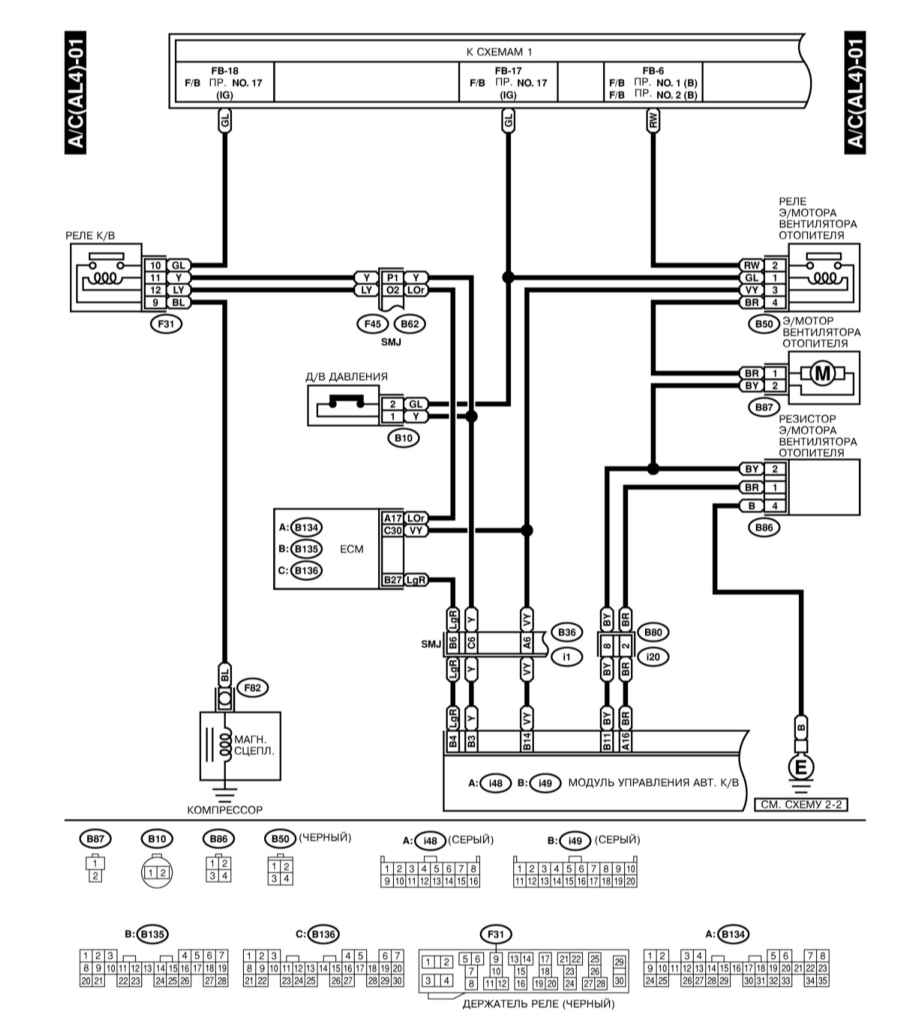

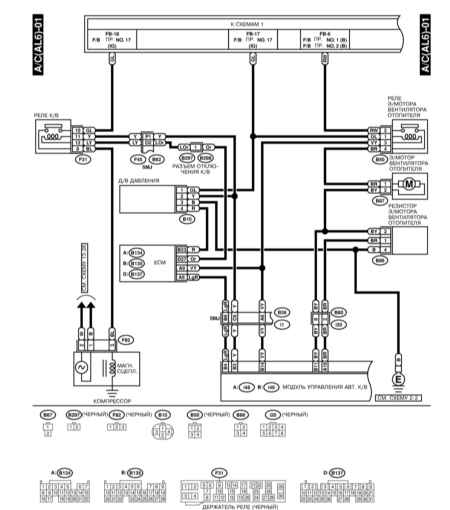

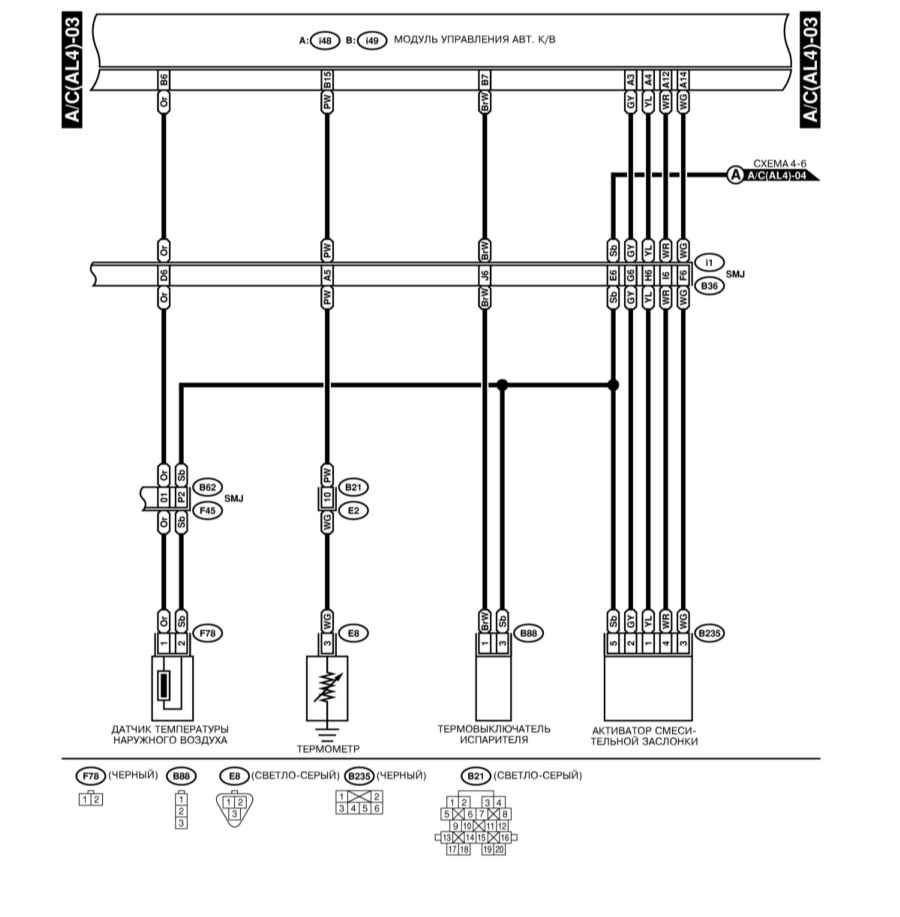

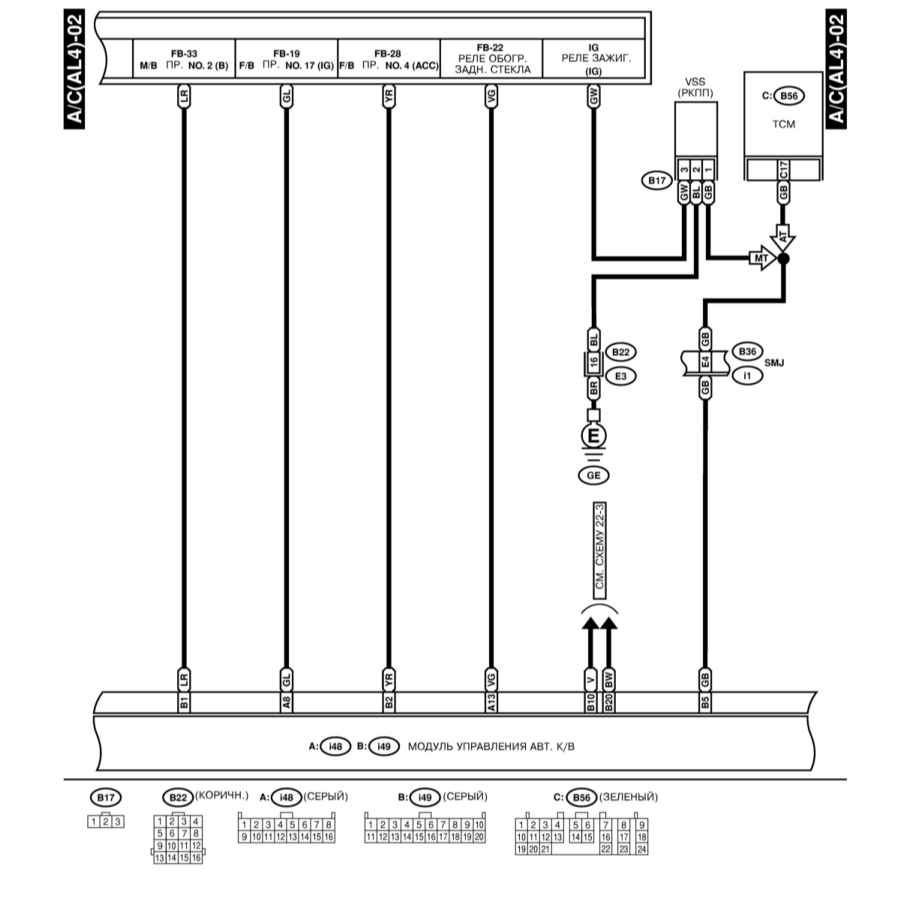

Автоматическая система кондиционирования воздуха, 4-цилиндровые модели

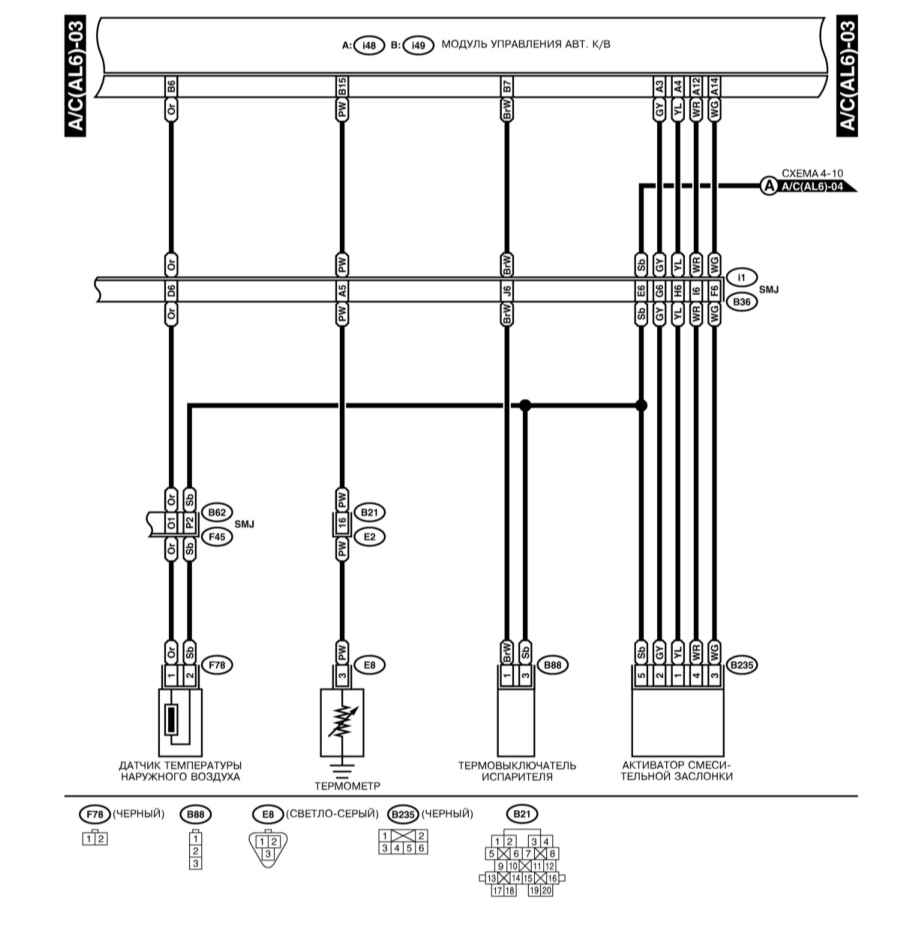

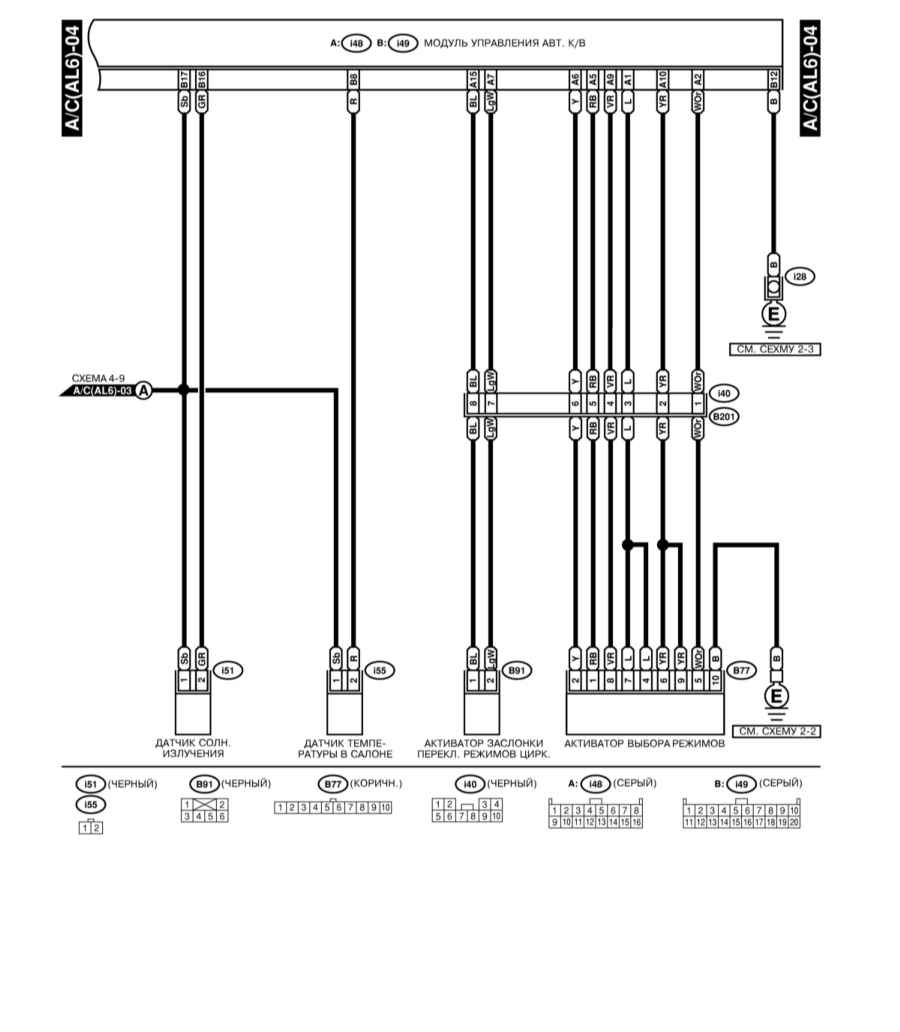

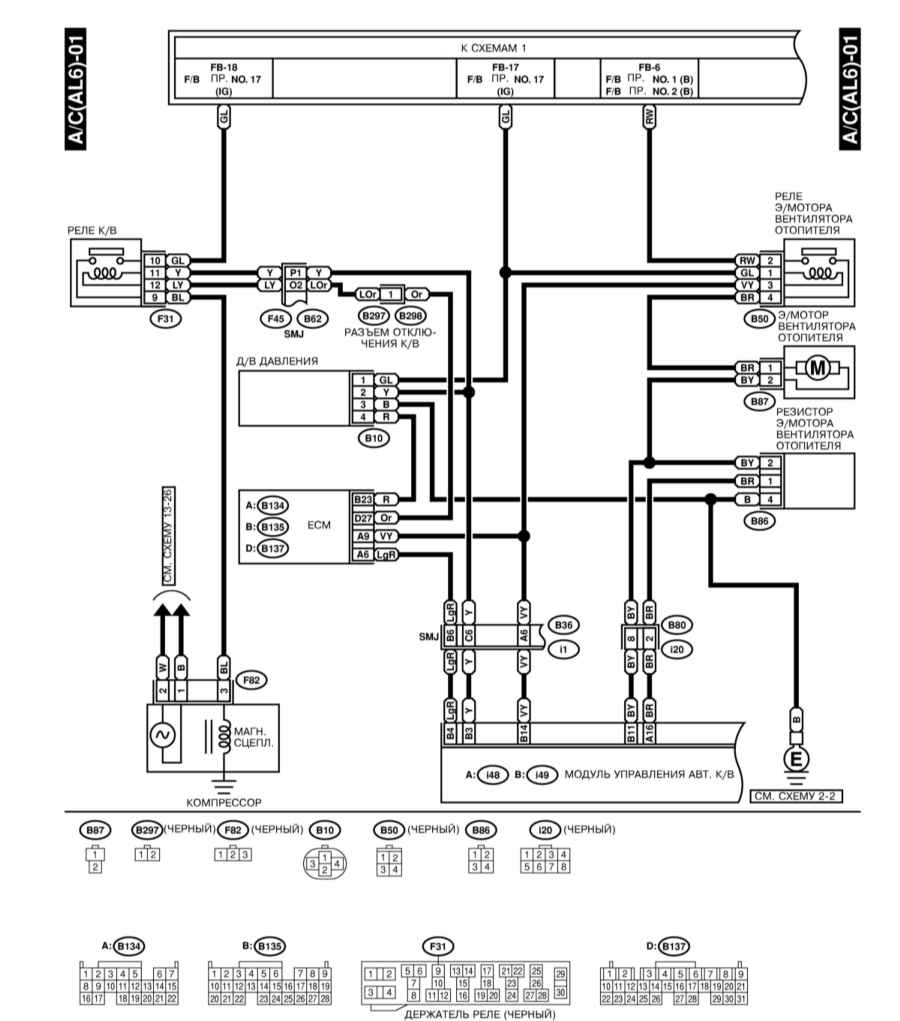

Автоматическая система кондиционирования воздуха, 6-цилиндровые модели
